Wi-Fi Модуль для віддаленого контролю та керуванням ключами розряду і заряду JBD / JK Smart BMS.

• Додано відображення часу до розряду/заряду, що розраховується на основі поточної потужності та заряду.

• V1 плати: Для звичайних Smart BMS в яких присутній UART, GPS порт(JK), UART порт(JBD). -1249грн.
• V2 плати: WiFi модуль- перехідник для інверторних JK BMS та звичайних. На платі є мікросхема MAX3485 (RS-485), один 4 піновий розєм JST 1.25(GPS порт) та два 6 пінових розєма GH 1.25(LCD порт) для одночасної роботи дисплея з кнопкою, або кнопкою вімкнення та WiFi модуля. - 1499грн.
• V3 плати + плата розширення (Фото 3) + БЖ 12V 1A. Підключається до RS485-2 інверторної JK BMS V14, V15, V19 версій.
Перевірено з PB1A16S10, PB2A16S20P (Фото 5). - 1999грн.

• Вхідна напруга модуля до 80V.

Розмір модуля: 29мм × 46мм.

- Контроль можливий на Web сторінці монітору в локальній мережі та передавання даних до MQTT брокера .
- Інтеграція модуля з автоматичним додаванням в Home Assistant.

Підключення до НА:

1. Потрібно встановити до НА доповнення МQТТ
тa Mosquitto. Cepвic MQTT в HA потрібно
налаштувати (прописати логін та пароль),
підключивши до брокера Mosquitto.
2. Перейти в монітор до сторінки налаштувань
MQTT, заповнити логін, пароль, обрати
режим НА та натиснути Save.
3. Якщо підключення відбулося, монітор
зявиться серед пристроїв в сервісі MQTT НА.

• Для стабільної роботи модуля, рівень сигналу WiFi повинен бути більше 50%.

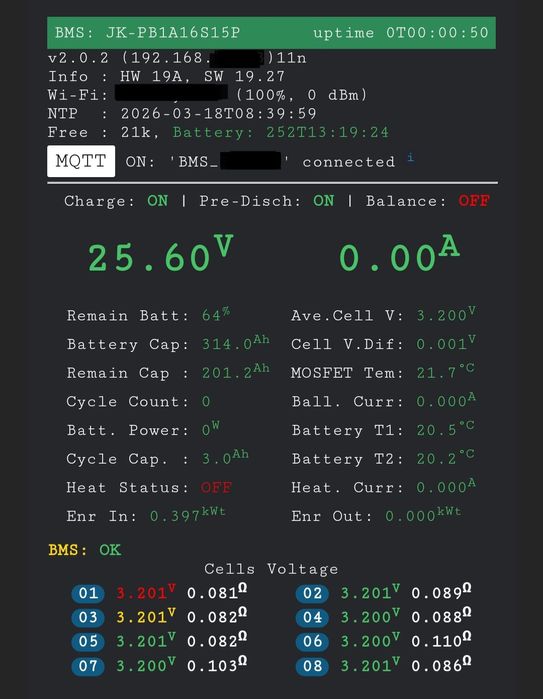

• На фотографіях 6 відображаються параметри з порта GPS(JK), UART(JBD)Smart BMS.
• Нa 7 фотографії відображаються параметри з LCD JK (дисплейного) порта по RS485.
