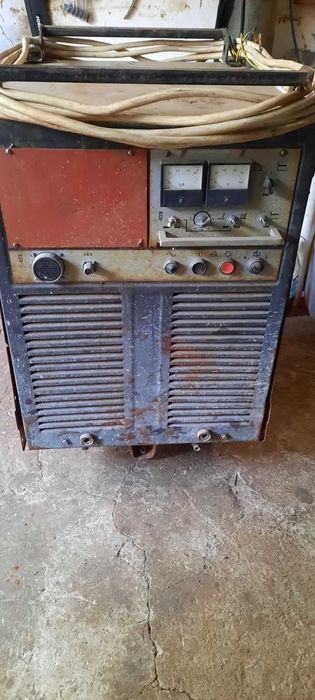

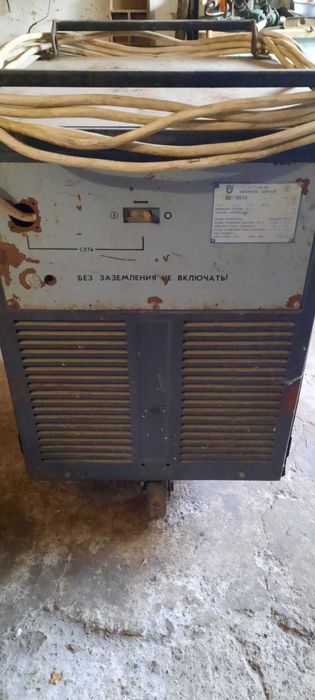

Выпрямитель сварочный универсальный ВДУ-506 предназначен для ручной дуговой сварки покрытыми электродами и для комплектации сварочных полуавтоматов и автоматов для дуговой сварки плавящимся электродом в среде защитного газа. Является регулируемым тиристорным выпрямителем с жесткой (MIG-MAG) или падающей (MMA) внешней характеристикой.
Аппарат после капитального ремонта, укомплектован новой платой управления ВДУ-506С, что значительно повышает качество и точность сварки, надежность и бесперебойную работу аппарата.
Работает в комплекте с ПДГО-510 и другими подающими механизмами, со стабилизацией скорости подачи сварочной проволоки и возможностью удаления подающего механизма от выпрямителя на расстояние до 30м, оптимален для цеховых условий при сварке на токах дуги до 450А (ПВ=100%).

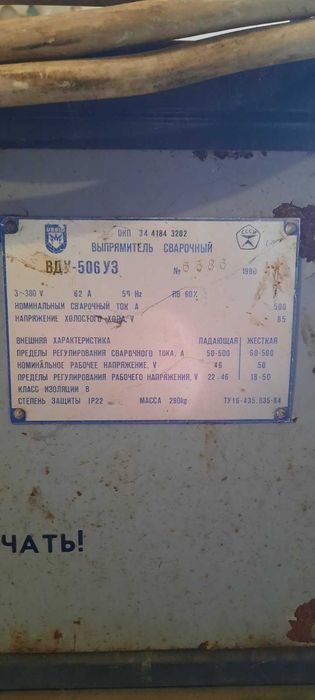

Технические характеристики ВДУ-506
Напряжение питания, В 3х380
Номинальная потребляемая мощность, кВА 40
Частота питания сети, Гц 50
Номинальный сварочный ток, А (ПВ, ПН, %) 500 (60)
Пределы регулирования сварочного тока, А
60...500
50...500
Рабочее напряжение, В:
- жесткие хар-ки 18...50
- падающие хар-ки 22...46
Напряжение холостого хода, не более, В 85
Диаметр штучных электродов, мм 2...6
Потребляемая мощность, кВА, не более 34
Масса, не более, кг 290
Габариты (ДхШхВ), мм 830х420х1080
