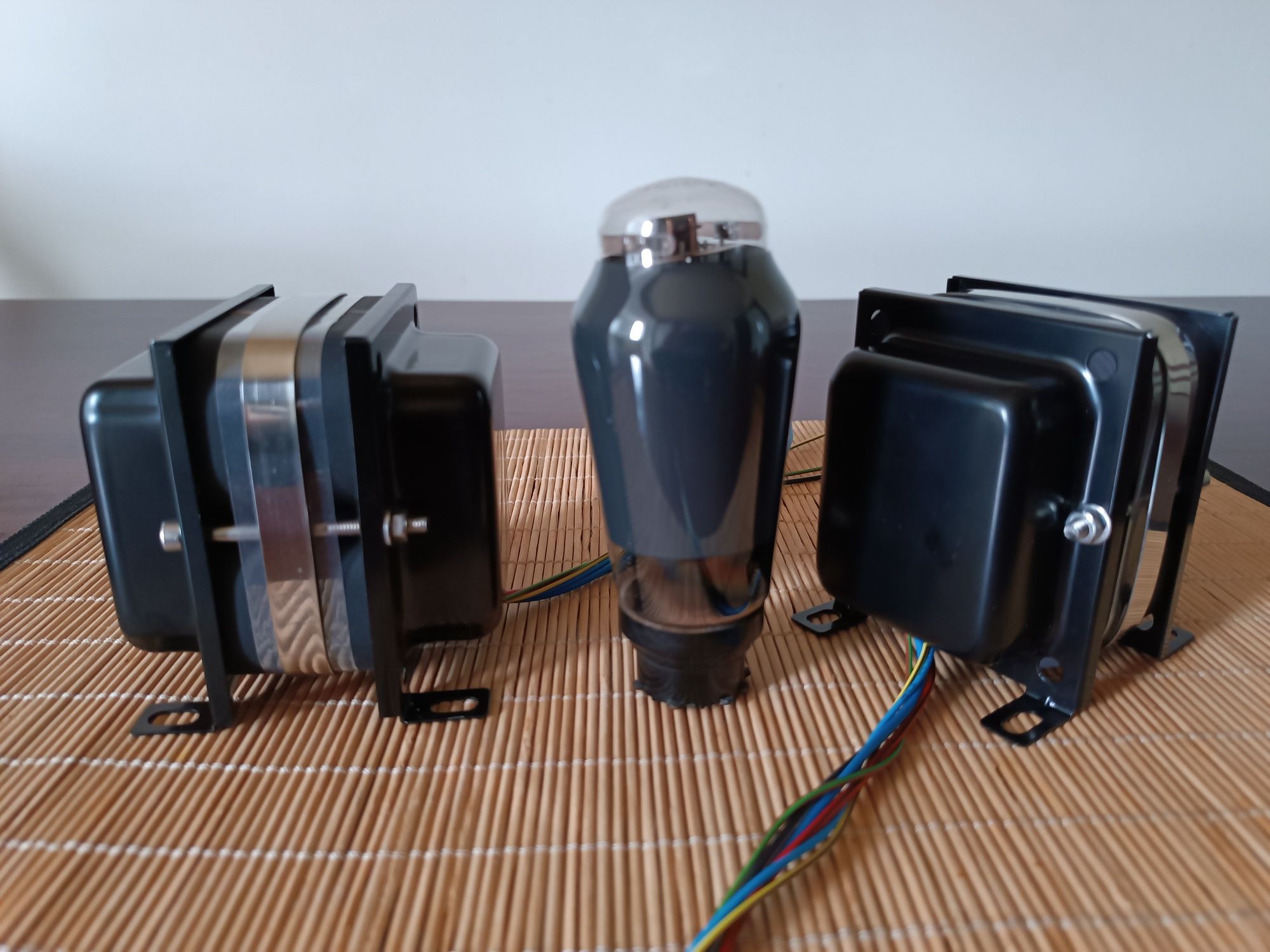

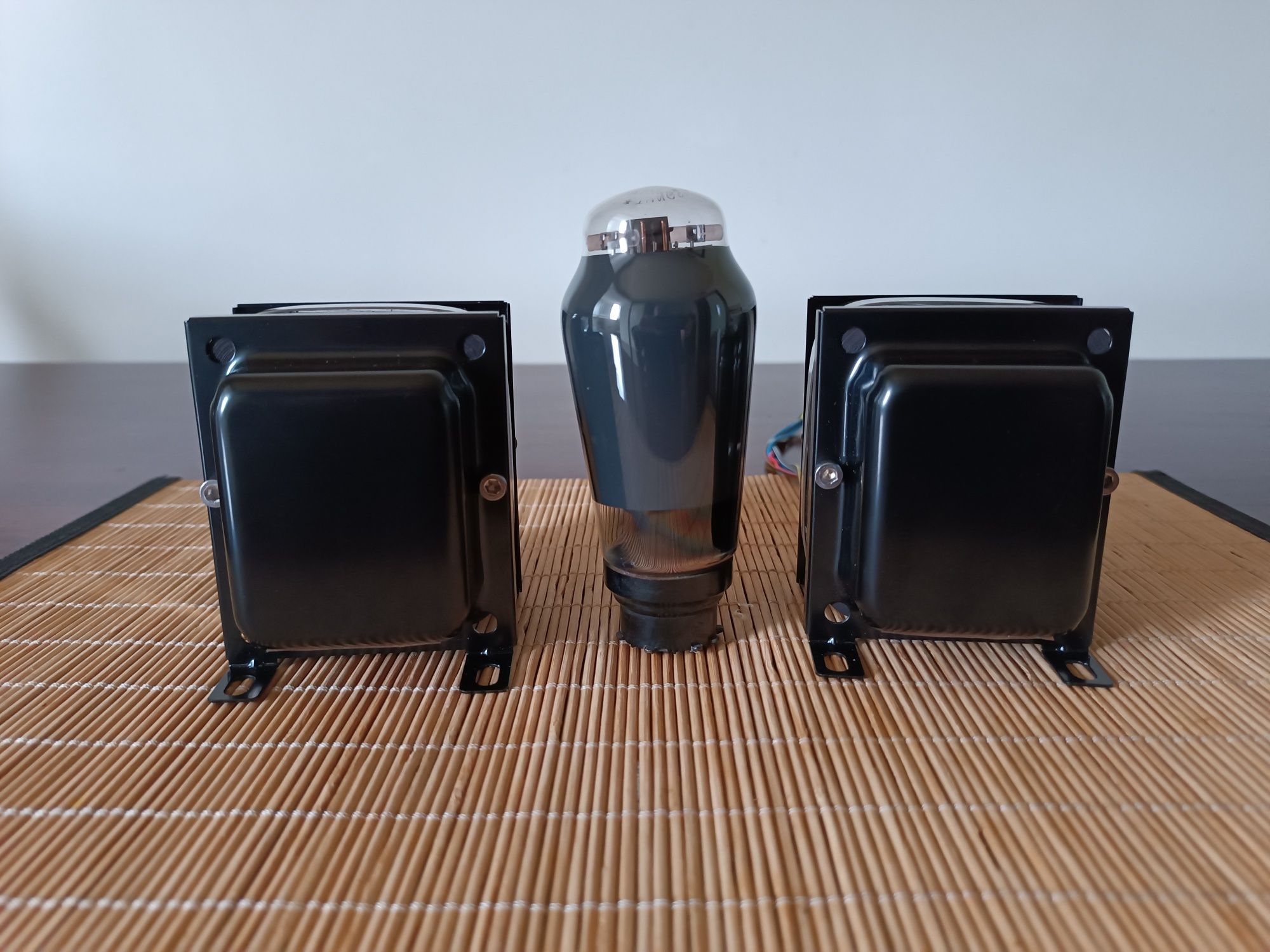

Продам SE выходные трансформаторы. Цена за пару.

ШЛ сердечники, железо Э330 (10кв.см.)

Намотка:
Бескаркасная, очень плотная, качественным старым проводом, межслойная изоляция - бумага, межсекционная - картон. Сердечники стянуты
нержавеющей лентой. Выводы сделаны из качественного немецкого провода.

5ком:4/8ом (отвод на нагрузку 4 ом)
Ультра линейный отвод 43%.

Зазор выставлен для тока покоя 60мА.

Индуктивность первичной обмотки (L1) (c током подмагничивания 60мА):33Гн.

АЧХ измеренное в макете 6ж9п(в триоде), 6п31с (в триоде Ток покоя 60 мА), выходная мощность 2.0вт: 20Гц -0.1дб, 20кГц -0.3дБ, 5Гц - 78кГц -3дБ

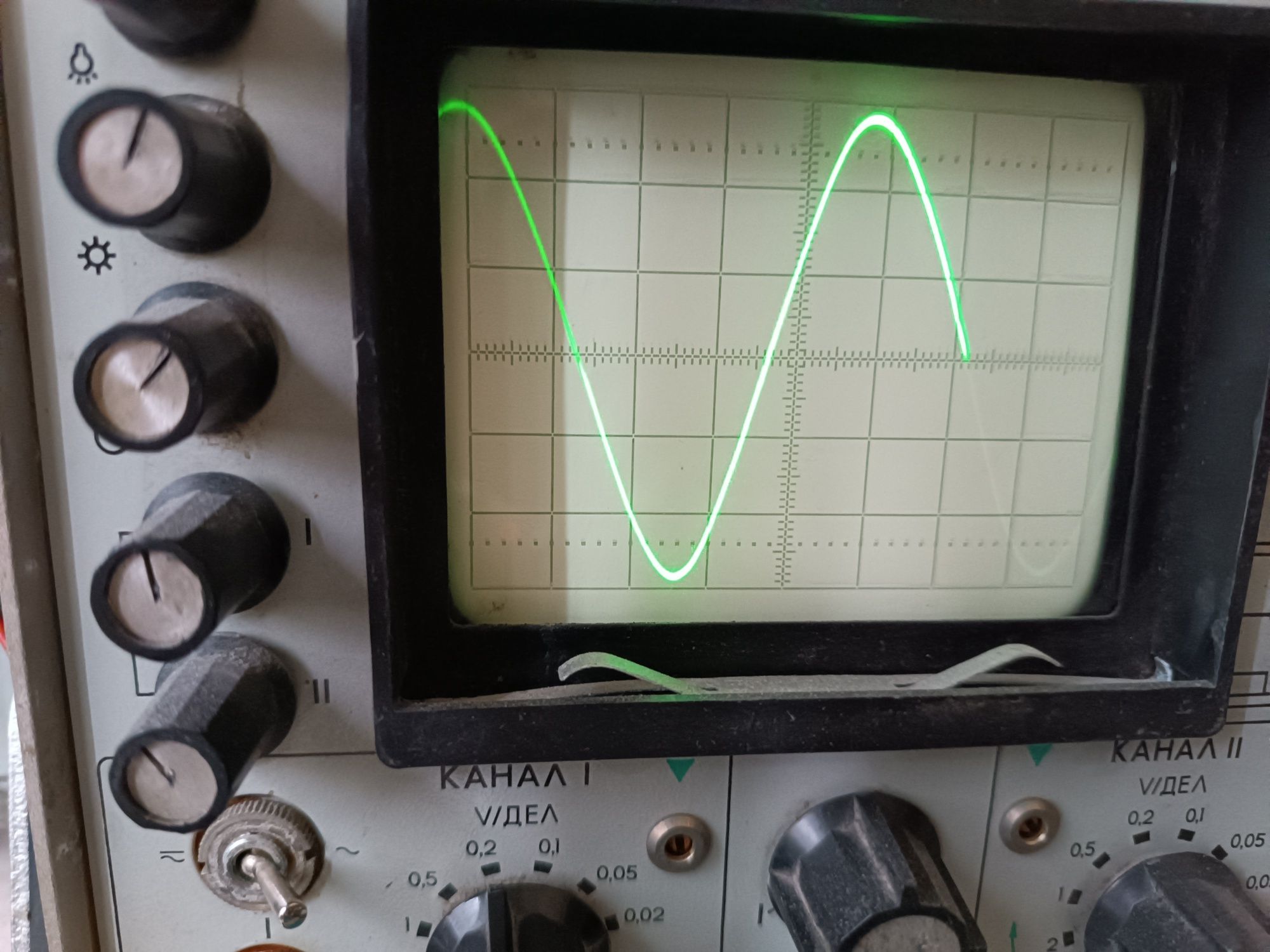

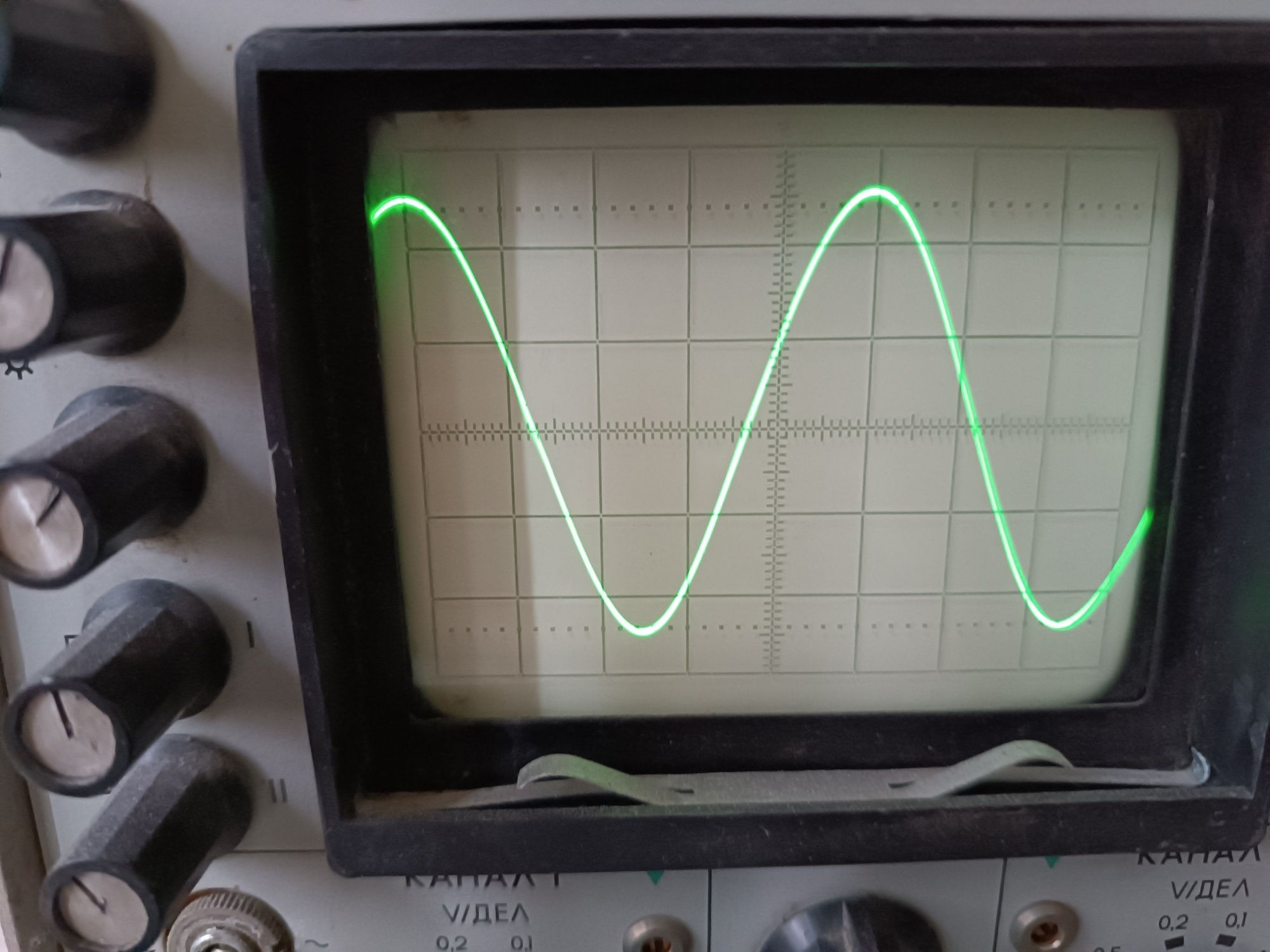

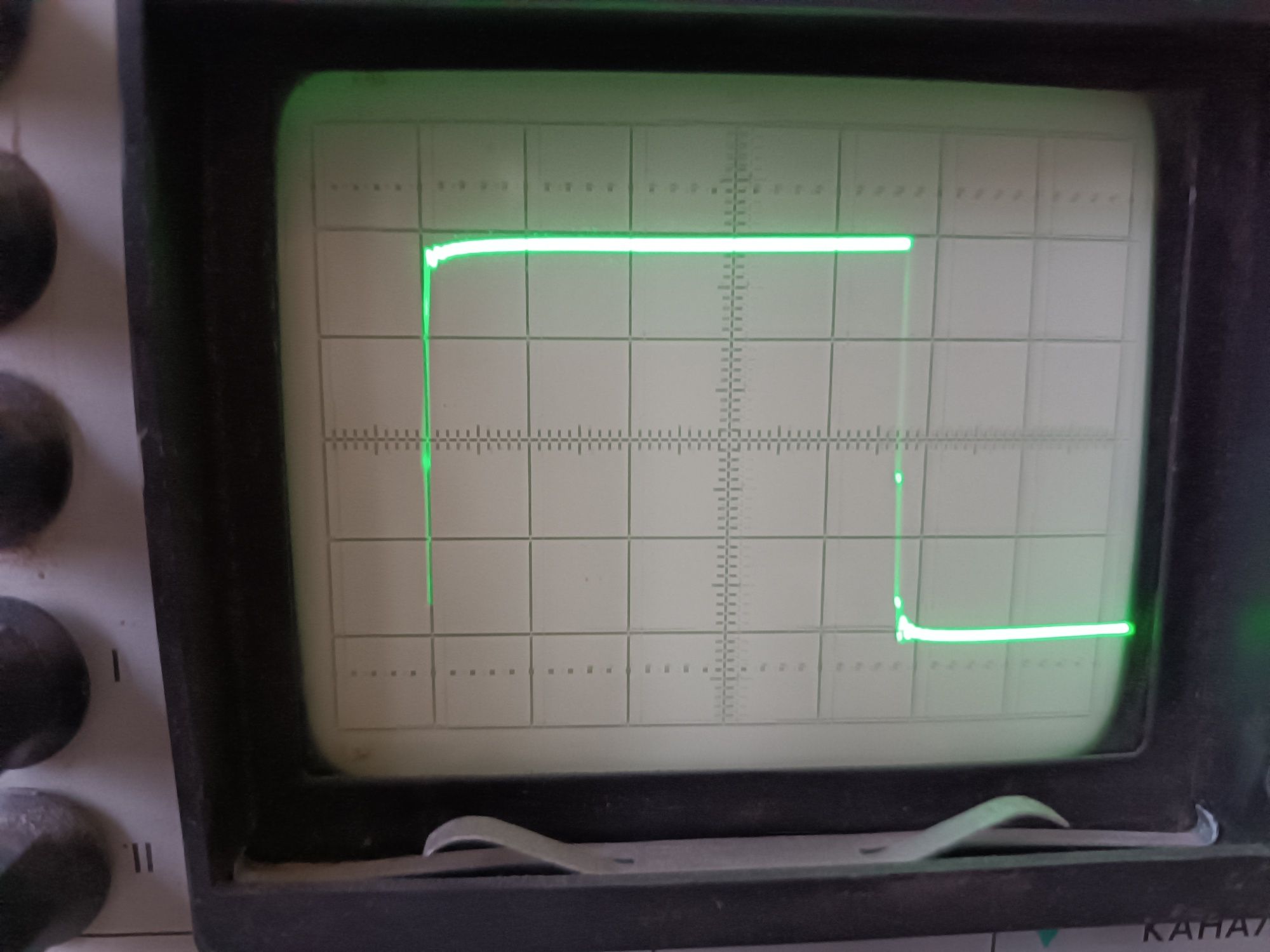

На фото синус 20Гц, 20кГц и меандр 1кГц.

Активное сопротивление первичной обмотки R1= 192 ом, вторичной R2=0.44 ом

Измерения: вольтметр В3-38, генератор Г3-120, LCR метр DER-500, стенд для измерения индуктивности с постоянным током подмагничивания.

Габариты 90х75х88мм (ВхШхГ)
Вес 1шт: 1.7кг

Подойдут для: 2А3, 2С4С, 6C4C, УО186. 6П31С(в триоде), 6П13С(в триоде), 6ф3п (в триоде) и т.д.

Большой опыт в разработке и изготовлении выходных, межкаскадных, силовых трансформаторов, дросселей. Гарантия качества. ОЛХ доставкой не отправляю. Отправляю только Новой почтой.

Все вопросы - пишите в личку.
