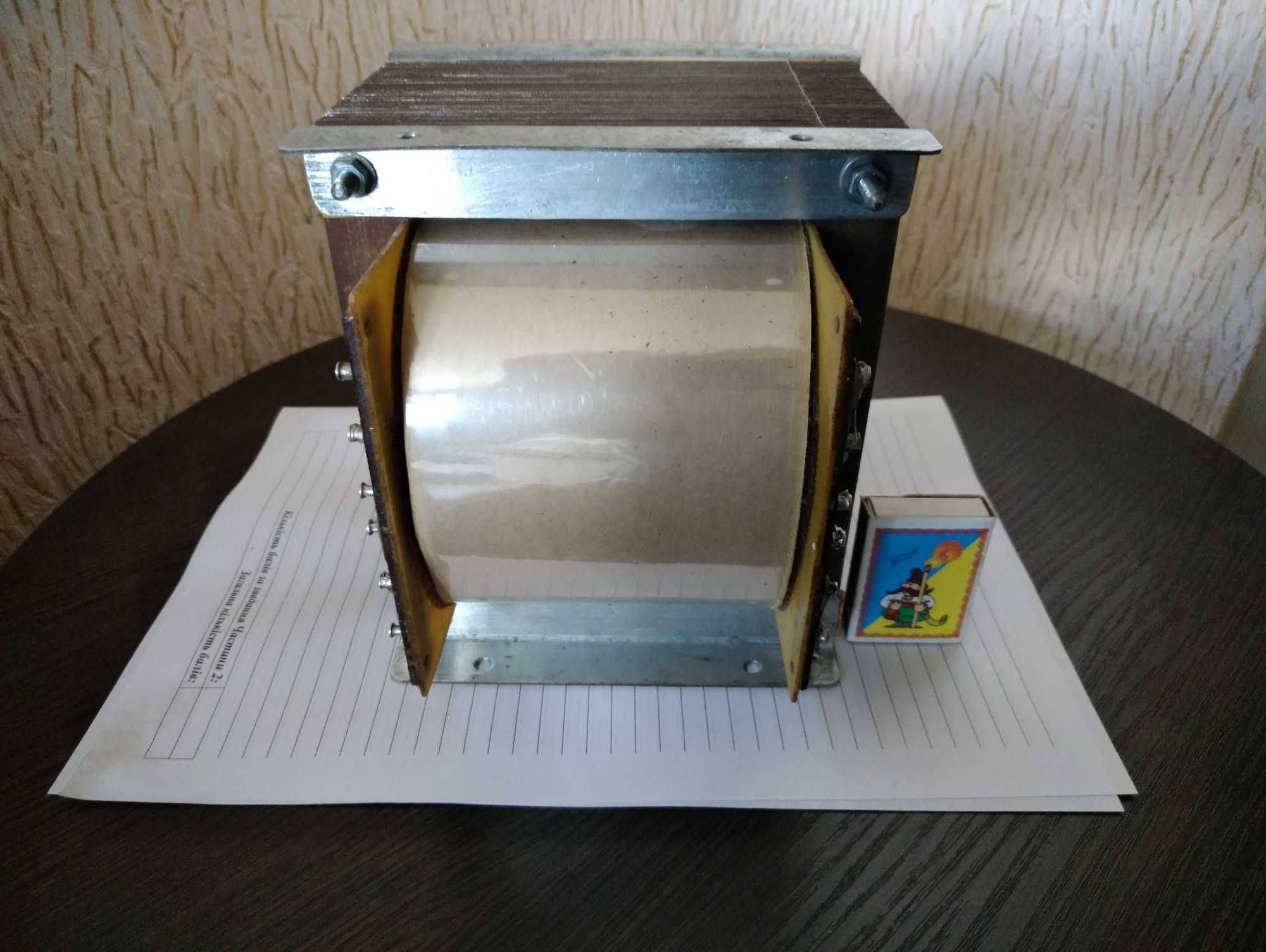

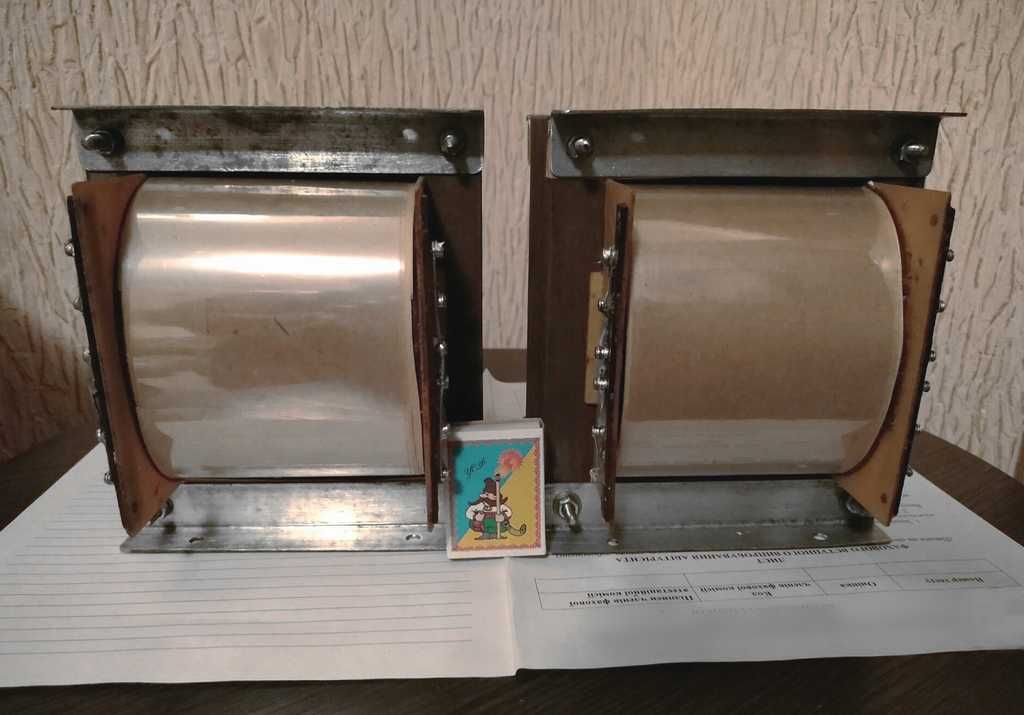

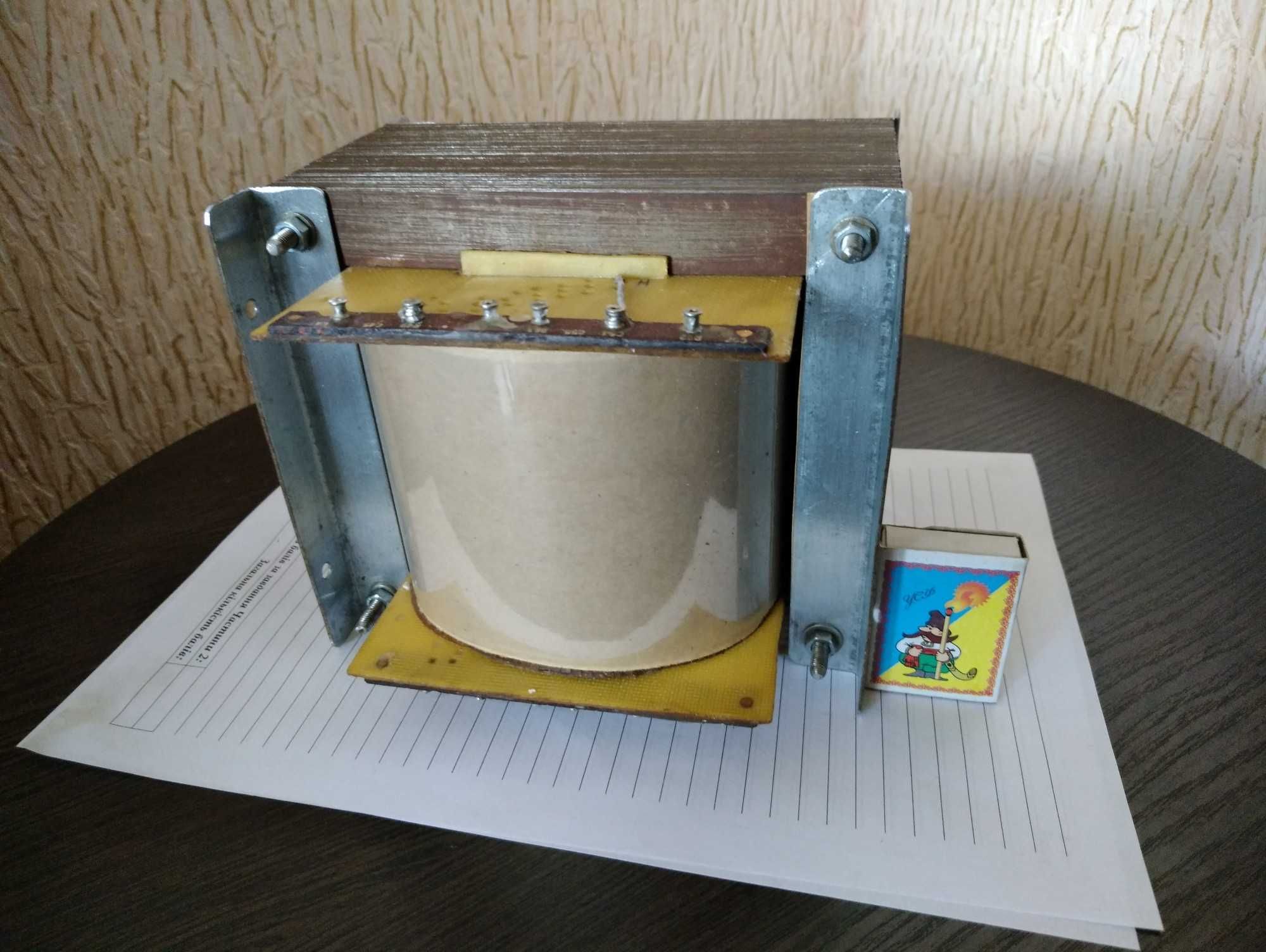

Высококачественные ТВЗ для мощного однотактного УНЧ. Намотаны на железе Ш40х80. Секционирование 5+4, жесткий каркас, удобные жесткие выводы. Пропитка парафином. Uраб > 1 кВ (испытаны при 1 кВ).
Ктр - 33
Прокладка в немагнитном зазоре для Ia0 до 150-200 мА
L1 = 46,8 и 46,4 Гн (100 В, 50 Гц)
r1 = 48 Ом
r2 = 0,04 Ом
АЧХ от ГНЧ 600 Ом, 9 В, на экв. 4 Ом по уровню -3дБ: 2 Гц ... 70 кГц (Г3-118, В3-38)
КПД = 0,98
Испытаны в выходном каскаде на ГУ-72 при Ua0 до 650 В, Ia0 до 150 мА. При выходной мощности 20 Вт синусоида 20 Гц на эквиваленте нагрузки без визуальных искажений (С1-83). Намоточные данные - реальному покупателю. Расчет и сборка произведены мной, каркасы и намотка - опытным Мастером.
Вес каждого ТВЗ около 15 кг. Вес нового медного провода в изделиях - 11 кг
Цена - за оба. Без комиссии олх и банка - 12000. Олх-доставка, или наложенный платеж с частичной предоплатой (только Новая Почта). Надежно упакую, закреплю на жестком основании. Отправлю двумя местами.
Хорошего звука! Alex_Dnepr
