Влагомер ЭВ-2К - предназначается для измерения влажности пиломатериалов, заготовок, деталей и изделий из химически необработанной древесины сосны, ели, березы, дуба, бука на предприятиях лесной, целлюлозно-бумажной и деревообрабатывающей промышленности, в строительстве и на других предприятиях, использующих древесину.

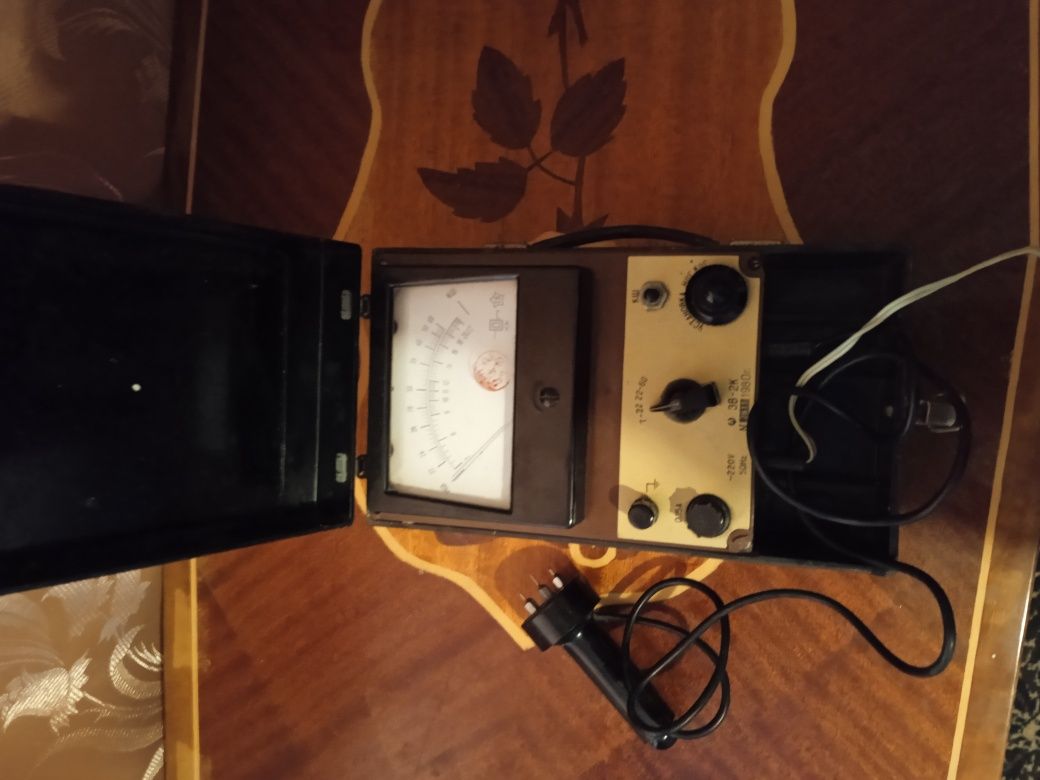

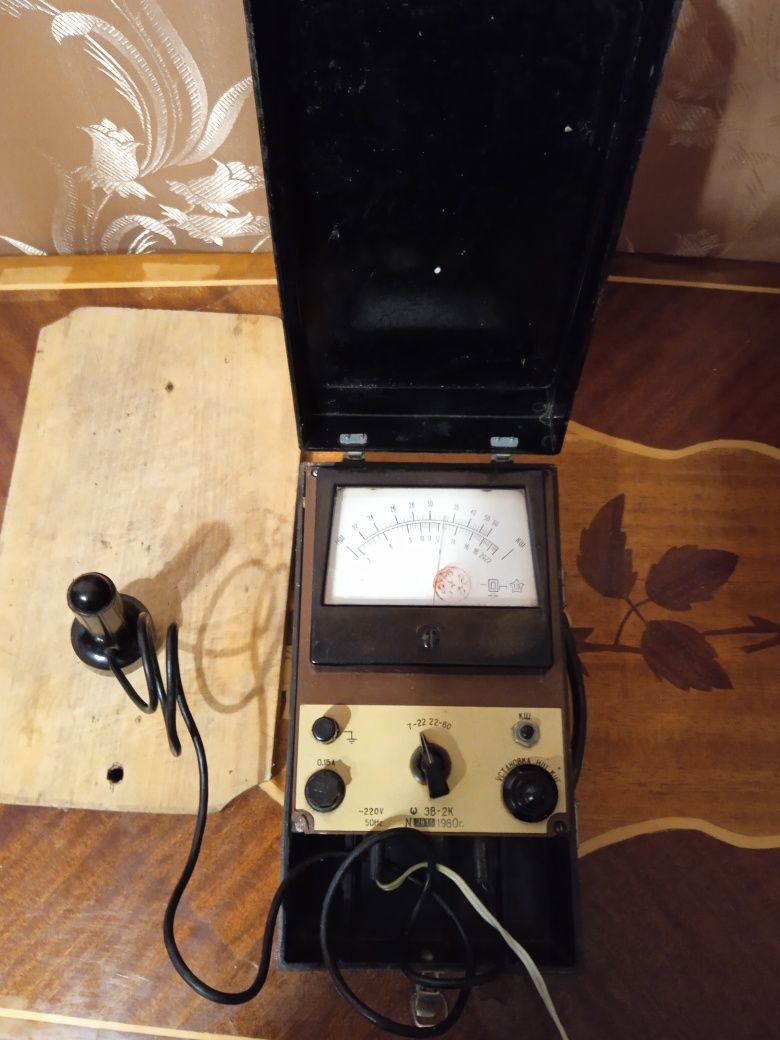

Влагомер древесины ЭВ-2К использует косвенный метод измерения, основанный на зависимости электрического сопротивления древесины от влажности. Прибор ЭВ 2К представляет собой переносный двухдиапазонный измеритель сопротивления со специальным датчиком, внедряемым в древесину. На первом диапазоне измерения влагомер выполнен по схеме лампового омметра, на втором - по схеме последовательного магнитоэлектрического омметра.

Переключение пределов измерения осуществляется переключателем «В».



Условия эксплуатации ЭВ-2К:

Температура окружающего воздуха - от + 5° С до +40° С.

Относительная влажность воздуха при температуре +25° С - до 90%.

Для использования в закрытых помещениях и на открытом воздухе в неагрессивной среде.

Измерения с помощью влагомеров ЭВ-2К следует производить на здоровых участках древесины, в нескольких участках сортимента по длине, ширине и толщине материала, а также не производить измерения на участках местного поверхностного увлажнения древесины.

Технические характеристики влагомера ЭВ-2К:

Диапазон измерения влажности древесин - от 7% до 30%.

Диапазон показаний влажности - от 30% до 60%.

Поддиапазоны измерения влажности:

- от 7% до 22%;

- от 22% до 60%.

Шкала влагомера дерева ЭВ-2К отградуирована в процентах влажности по древесине сосны.

Основная абсолютная погрешность влагомера в зоне внедрения электродов датчика глубине не более 10 мм от поверхности должна быть:

- в диапазоне от 7% до 12% - не более ±2%;

- в диапазоне от 12% до 30% - не более ±2,5%;

- в диапазоне от 30% до 60% - не нормируется.



Доверительная вероятность результатов наблюдений влажности древесины с применением влагомера ЭВ-2К - не менее 0,9.

При отклонении температуры измеряемой древесины от +20° С в пределах рабочих температур вносится поправка.

Время измерения с момента внедрения электродов датчика в древесину - не более 10 с.

Напряжение сети питания - от 187 В до 242 В.

Частота сети питания - 50 Гц ±2%.

Потребляемая мощность влагомера - не более 7 В·А.

Габаритные размеры влагомеров - не более 265×147×97 мм.

Масса прибора ЭВ-2К - не более 2,0 кг.
