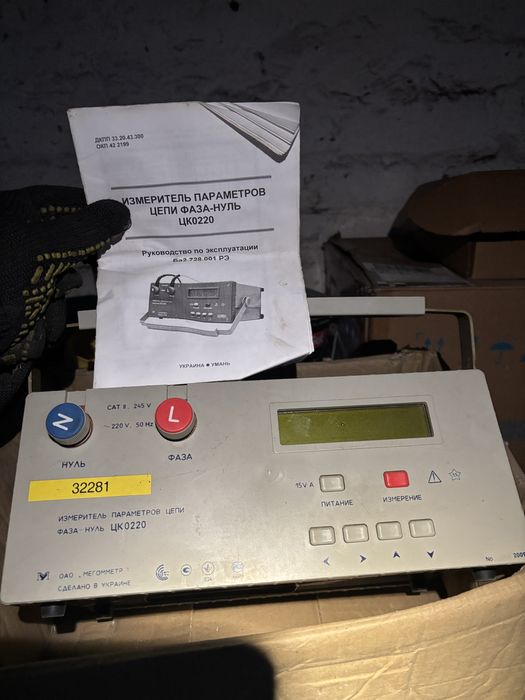

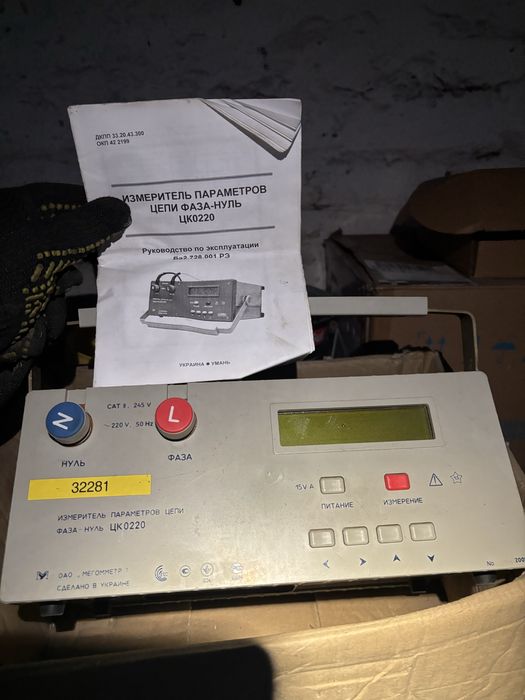

Вимірювач параметрів кола ФАЗА- НУЛЬ ЦК 0220
Діапазони вимірів:
- Струм короткого замикання (Ік.з.) в діапазоні 10 А - 10000 А з похибкою ±5% від вимірюваної величини;
- Повний опір (Z) в діапазоні 0,022? - 22? з похибкою ±5% від вимірюваної величини;
- напруга мережі (U) у діапазоні 180 V – 245 V з похибкою ±1 % від вимірюваної величини в ланцюгах фаза-нуль та фаза-заземлення частоти 50 Hz, 60 Hz, у яких кут зсуву фаз між струмом та напругою (φ) від 0 до 60 електричних градусів.
Вимірювач ЦК 0220 проводить розрахунок та індикацію наступних параметрів ланцюга:
- Активного опору R;
- Реактивного опору X;
- Кута зсуву фаз φ.
Вимірювач ланцюга ЦК0220 має:
- мікроконтролерне управління та обробку інформації з наступним виведенням її на символьний дисплей з підсвічуванням;
- Пам'ять результатів 10 останніх вимірювань;
- резистор обмеження струму к.з. 0,1?
Живлення вимірювача ланцюга ЦК 0200 здійснюється від вимірюваної мережі.
Вимірник автоматично відключається від мережі живлення при появі у зовнішньому ланцюзі падіння напруги, що перевищує 36 V, зниження напруги мережі менше 180 V, або перевищення напруги мережі більше 245 V.
Умови експлуатації:
- температура навколишнього повітря від мінус 10 °С до плюс 40 °С
- відносна вологість 90% при 30 °С
Тривалість безперервної роботи – 8 h.
Час перерви до повторного включення щонайменше 25 min.
Потужність, (при не натиснутій кнопці ВИМІР) не більше 15 VА.
