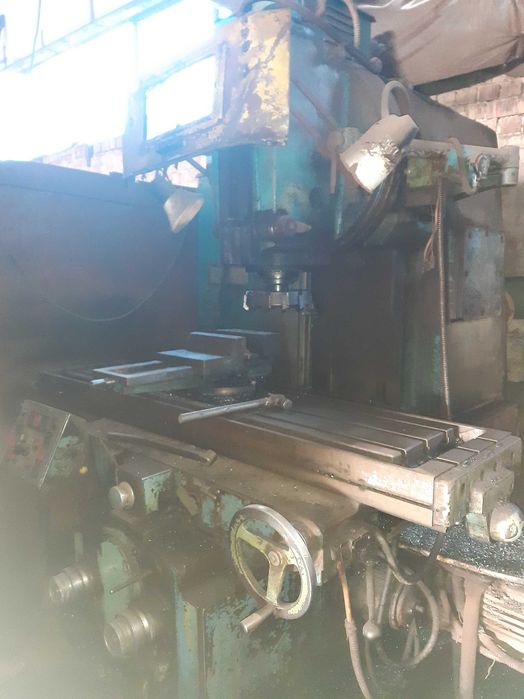

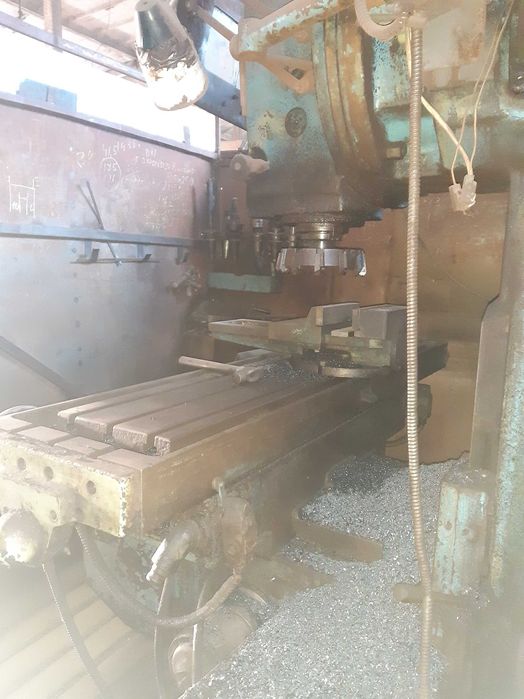

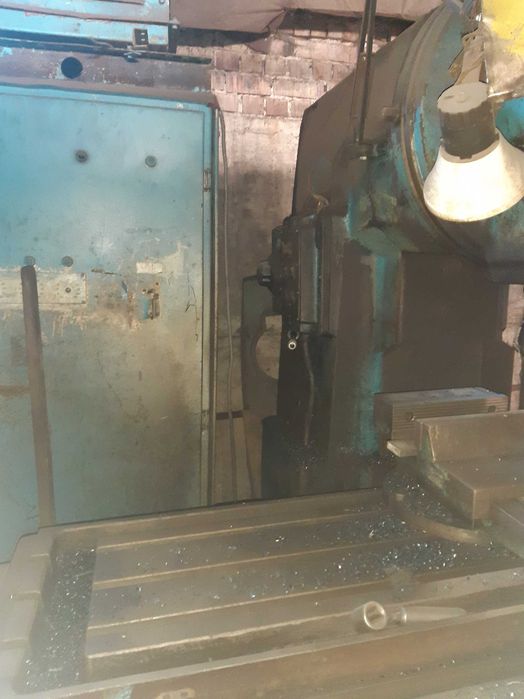

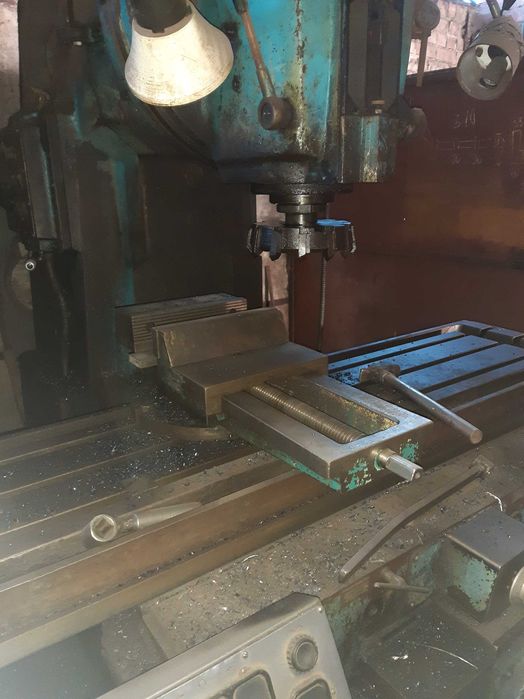

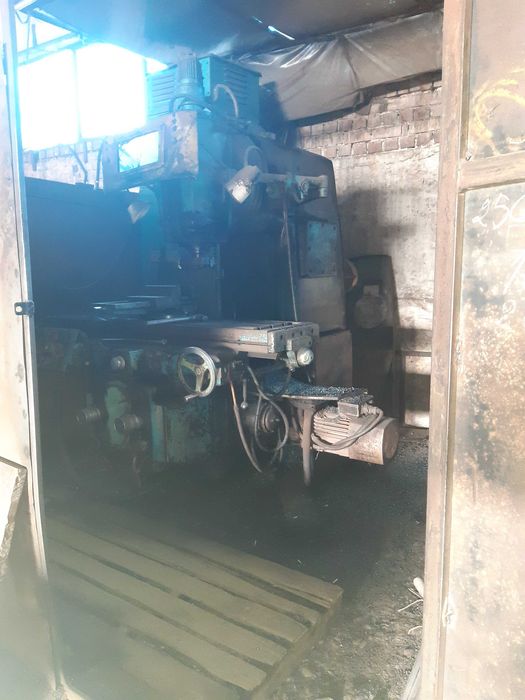

Фрезерний верстат 6Т13Ф20.1. в робочому стані , підключений.
Наименование параметра

6Т13

Основные параметры станка


Размеры поверхности стола, мм

400 х 1600

Наибольшая масса обрабатываемой детали, кг

630

Наибольший продольный ход стола (X), мм

1000

Наибольший поперечный ход стола (Y), мм

400

Наибольший вертикальный ход стола (Z), мм

430

Расстояние от торца шпинделя до поверхности стола, мм

70..500

Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм

460

Шпиндель


Мощность привода главного движения, кВт

11

Частота вращения шпинделя, об/мин

31,5..1600

Количество скоростей шпинделя

18

Перемещение пиноли шпинделя, мм

80

Перемещение пиноли шпинделя на одно деление лимба, мм

0,05

Угол поворота шпиндельной головки, град

±45°

Конец шпинделя ГОСТ 836-62


Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6

50

Рабочий стол. Подачи


Пределы продольных и поперечных подач стола (X, Y), мм/мин

12,5..1600

Пределы вертикальных подач стола (Z), мм/мин

4,1..530

Количество подач стола (продольных, поперечных, вертикальных)

22

Скорость быстрых перемещений (продольных, поперечных/ вертикальных) X, Y/ Z, м/мин

4/ 1,330

Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм

0,05

Переміщення столу на один оборот лімба (поздовжнє, поперечне/ вертикальне), мм

6/ 2

Найбільше припустиме зусилля різання (поздовжнє/ поперечне/ вертикальне), кН

20/ 12/ 8

Електрообладнання і приводи верстата


Кількість електродвигунів на верстаті

4

Електродвигун головного руху, кВт

11

Електродвигун привода подач, кВт

3

Електродвигун затиску інструменту, кВт

0,25

Електродвигун насоса СОЖ, кВт

0,12

Сумарна потужність всіх електродвигунів, кВт

14,37

Габарити і маса верстата


Габарити верстата (довжина ширина висота), мм

2570х2252х2430

Маса верстата, кг

4300
