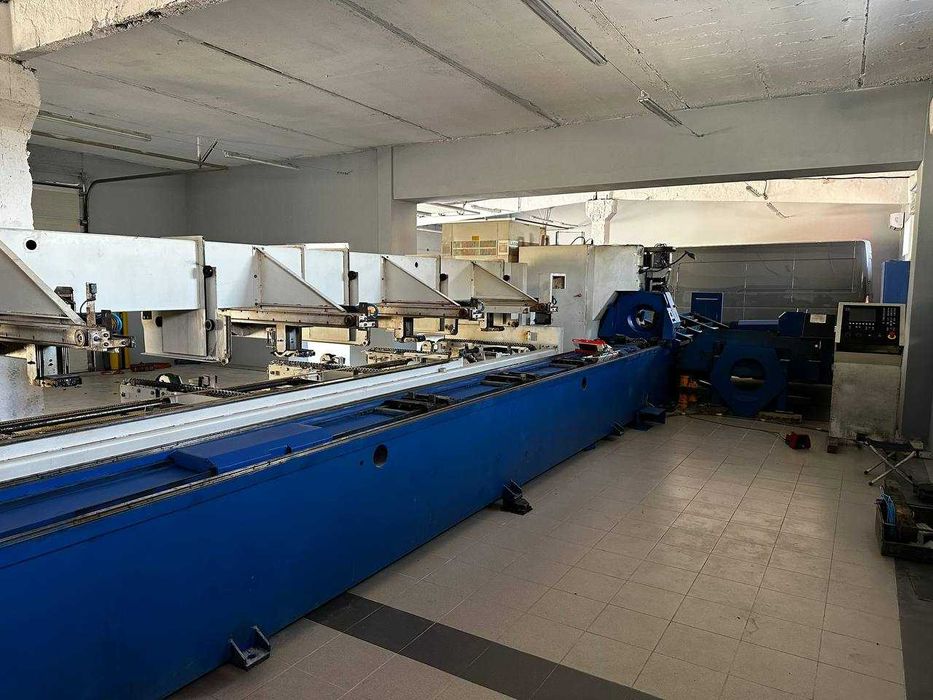

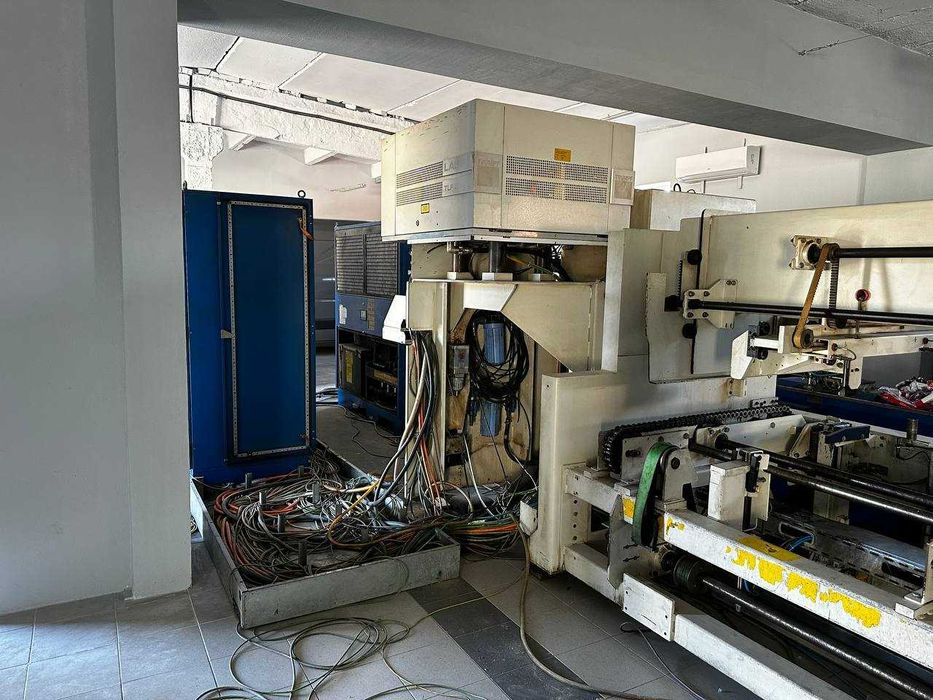

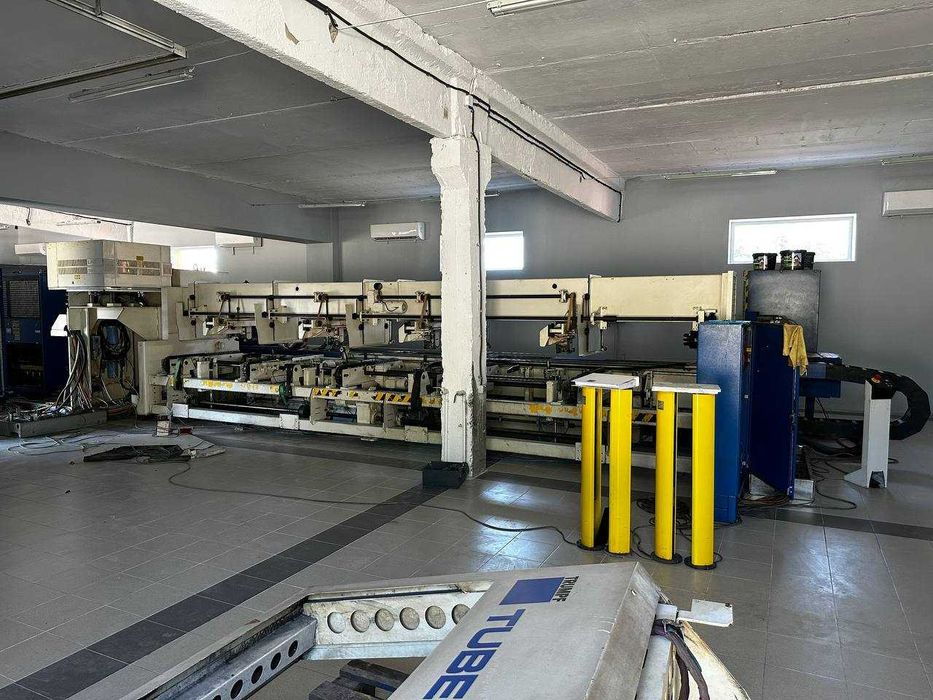

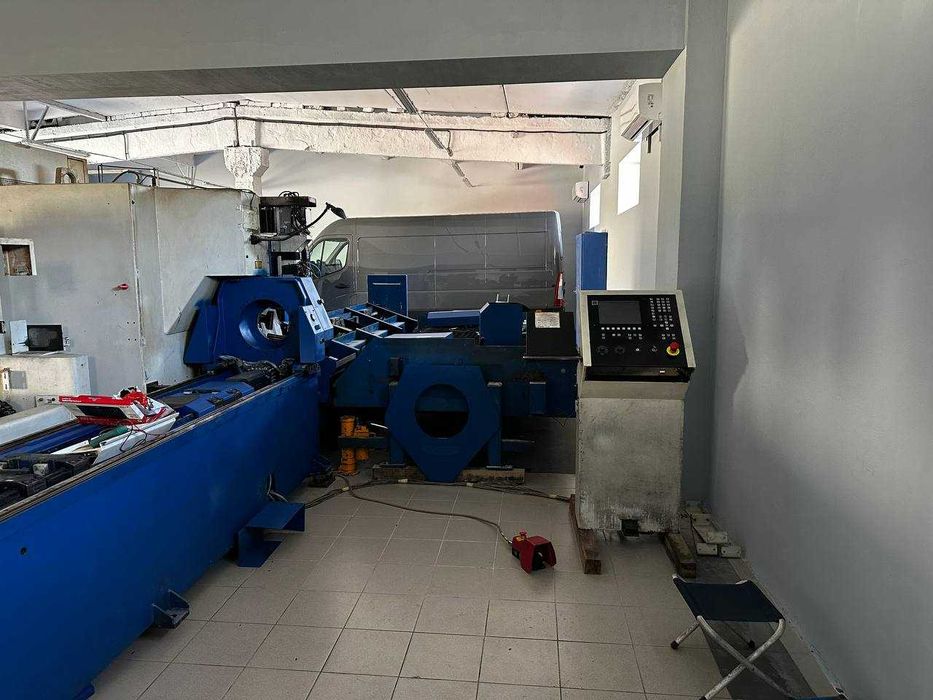

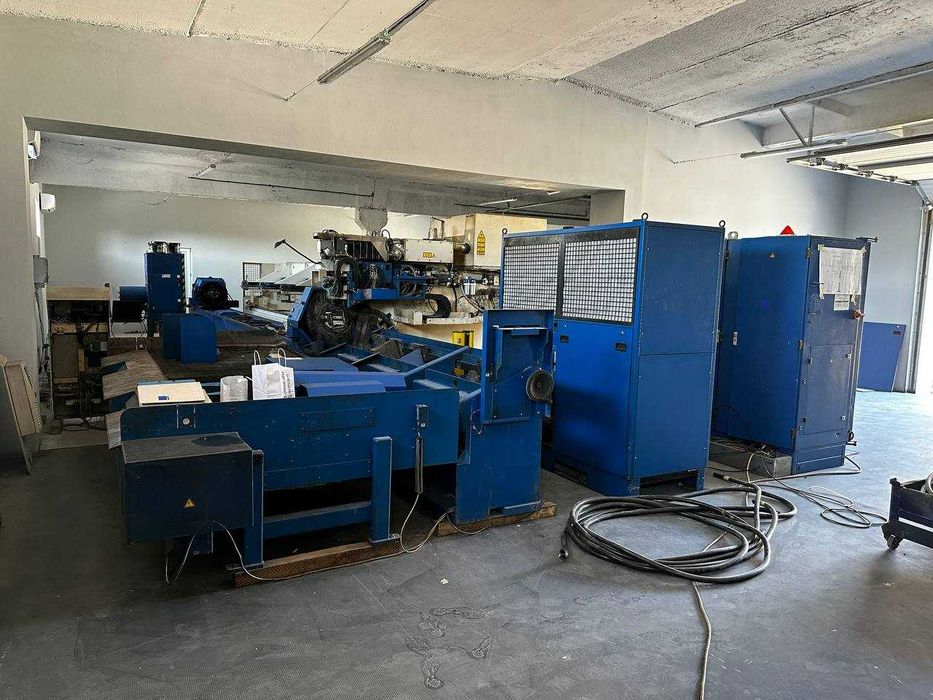

Продається трубний лазерний станок TRUMPF TUBEMATIC у повній комплектації.

Верстат використовувався у промисловому виробництві, повністю у робочому стані.
Професійно демонтований, збережений у комплектному вигляді.

Комплектація:

- станина та механічна частина

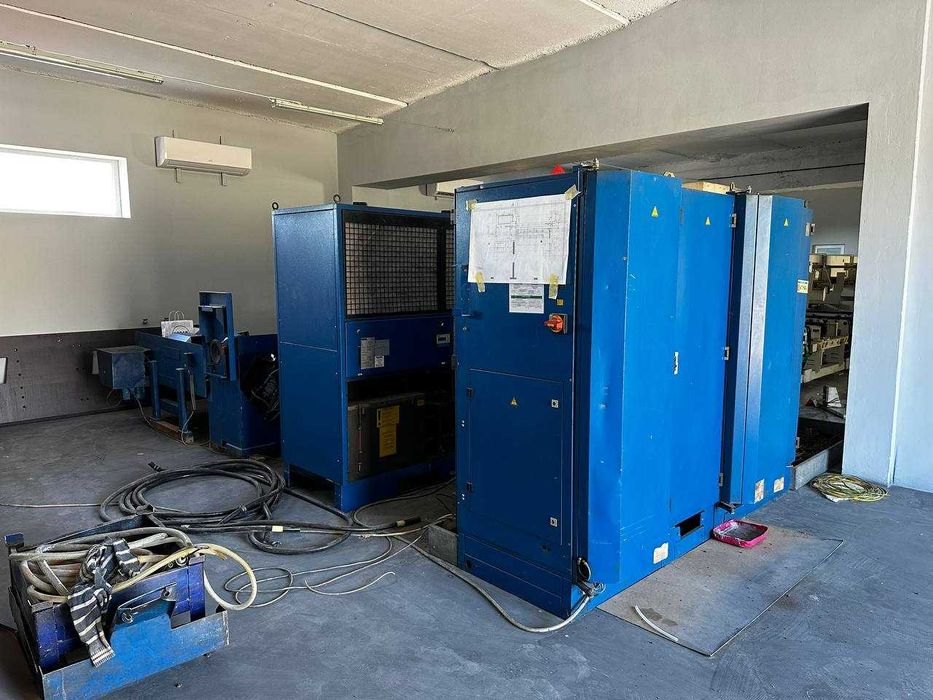

- електрошкафи з оригінальною електронікою TRUMPF

- приводи, блоки керування, силові модулі

- система охолодження (чилер)

- кабельні траси, датчики, проводка, тощо...

Технічні характеристики станка:

Вісь Х - 6500 мм
Вісь У - 200 мм
Віcь Z -  150 мм

Розміри заготовок:
Довжина заготовки
*для ручного завантаження - 141-6500 мм
*для автоматичного завантаження - 3000-6500 мм
Макс. довжина готової деталі - 2000 мм
Мін. залишкова довжина труби - 141 мм
Товщина стінки - 0,8-6,4 мм
Розміри круглої труби - Ø20 - Ø150 мм
Розміри квадратного профіля - 20х20 – 120х120 мм
Розміри прямокутного профіля - 20х20 – макс.овал Ø150 мм

Вага заготовки:
Макс. вага заготовки - 120 кг
Макс. вага заготовки для станції розвантаження готової деталі - 40 кг
Макс. вага пачки - 4000 кг

Швидкість:
Вісь X - 100 м/за
Вісь У - 40 м/хв
Віcь Z - 40 м/хв
Віcь А - 720 º/с

Точность позиціювання 1:
Відхилення положення - ± 0,2 мм
Середній діапазон розкиду - ± 0,06 мм

Згідно VDI / DGQ 3441, довжина, яка вимірюється дорівнює 1 м.
Точність обробки заготовки залежить від виду заготовки, її попередньої обробки, розмірів і положення в робочій зоні.

Система управління:
Система ЧПУ TRUMPF - Siemens Sinumerik 840 D

Загальна вага базової комплектації установки - 15460 кг

Дані лазера

CO2-лазер TLF фірми TRUMPF з високочастотним збудженням - TLF 2000
Гарантована макс. потужність лазера (програмується покроково в 1%) - 2000 Ватт
Частота проходження імпульсів - ТЕМ00

Витрата газу:
Лазерні гази   *СО2 - 1 л/год.
                          *N2 - 6 л/год.
                          *Не - 13 л/год.
Ріжучі гази  *О2 - залежно від застосування
                    *N2 - залежно від застосування

Охолодження лазера - замкнута система
Максимальна потреба в електриці для всієї установки - 63 кВт/год
Пневматичне з'єднання - 7-10 бар
