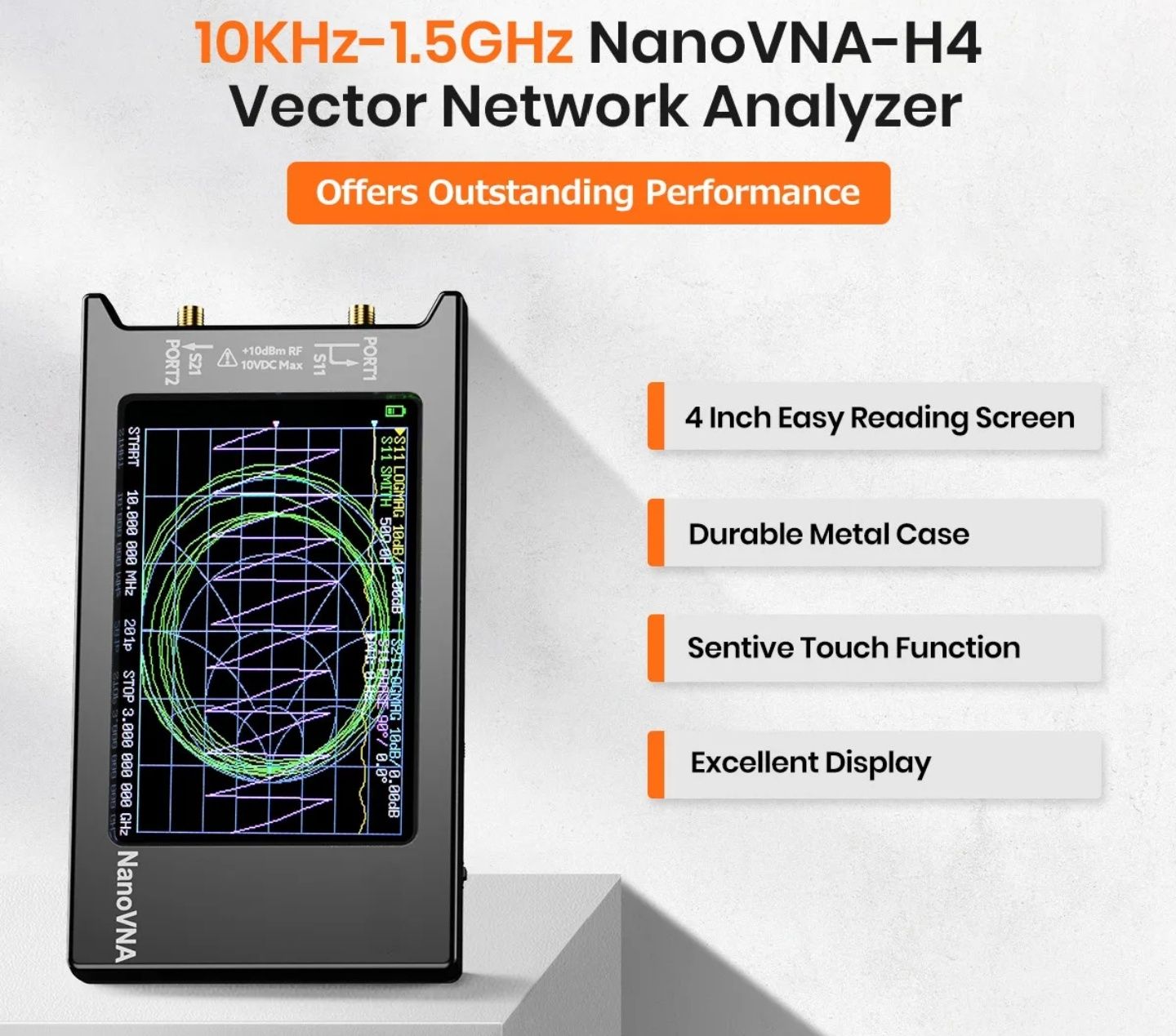

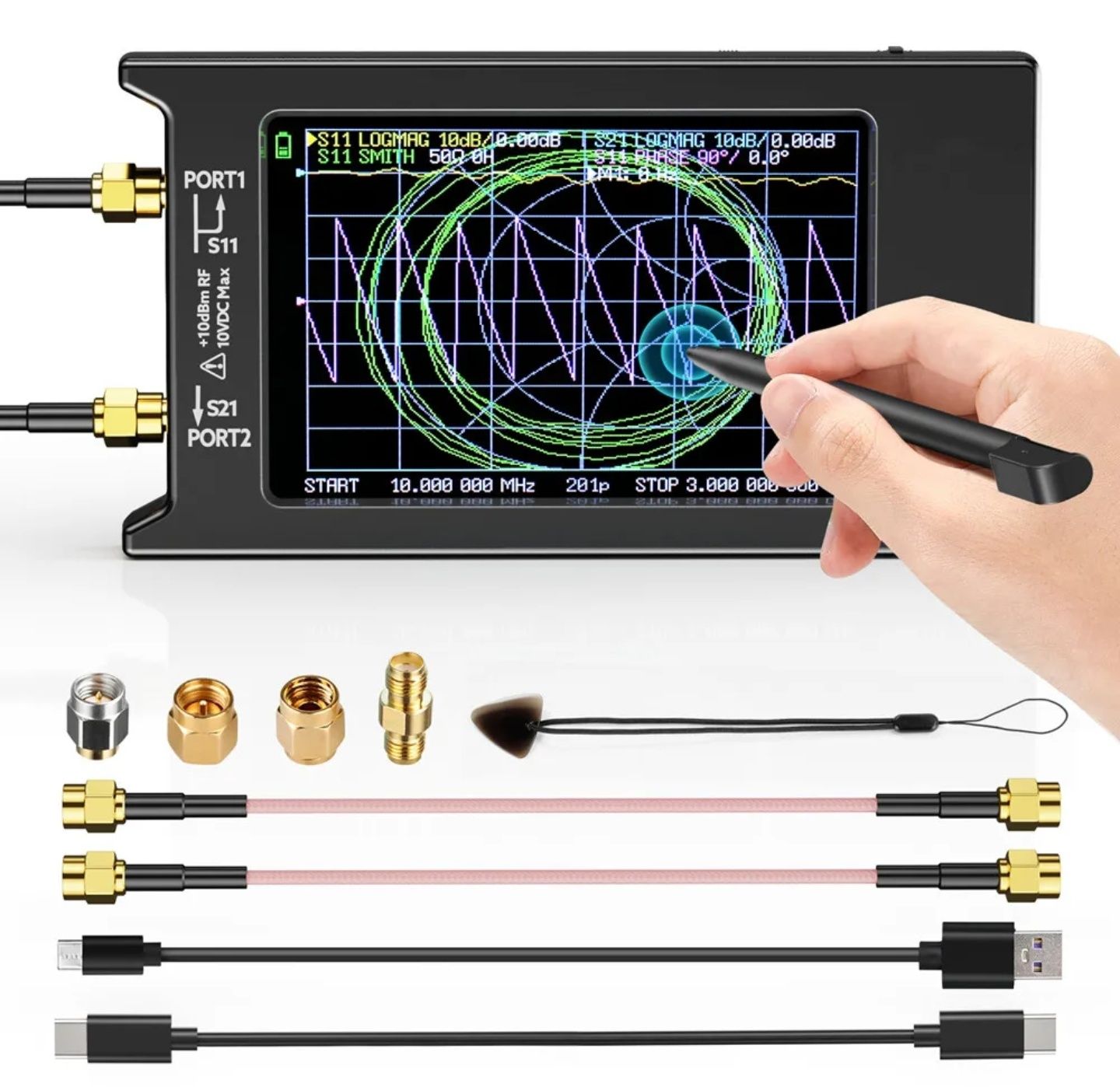

Векторный анализатор сети NanoVNA-H4. Новый, полный комплект для работы с частотами до 1500Мгц...

Особенности:
Этот Nano VNA-это продукт DIY, который обеспечивает идеальные возможности измерения векторной сети, крошечный и портативный, автономный с 4-дюймовым ЖК-дисплеем, портативный с питанием от батареи 1950 мАч или питанием от USB.
Улучшенный Частотный алгоритм может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 1, 5 ГГц. Диапазон частот 50-300 МГц прямого выхода si5351 обеспечивает динамику более 70 дБ, расширенный диапазон 300-900 МГц обеспечивает динамику более 60 дБ, А диапазон 900M-1, 5 ГГц лучше, чем 40 дБ. динамика.
Основная функция прошивки по умолчанию используется для измерения характеристик антенны. Метод TX/RX может измерять полные параметры S11 и S21. Если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку порта приемопередатчика.
Используя программное обеспечение для ПК NanoVNASaver, он может подключаться к NanoVNA и извлекать данные для отображения на компьютере и для сохранения в файлы Touchstone. Мы можем экспортировать файлы Touchstone (SNP) для различного программного обеспечения для радиопроектирования и моделирования через программное обеспечение для ПК.
Металлический экран предназначен для уменьшения внешних помех и повышения точности измерения.

Характеристики:
Корпус из АБС-пластика: 75 мм x 133 мм x 18 мм (без выступов)
Частота измерения: 10 кГц-1, 5 ГГц
Версия HW: 4,3
Выход RF: 0 дБм (± 2 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 60 дБ (300M-900 МГц), 40 дБ (0,9G-1,5 ГГц);
Могут быть ошибки, вызванные нелинейным преобразованием основной волны при использовании гармонического измерения.
Порт КСВ: 1,1

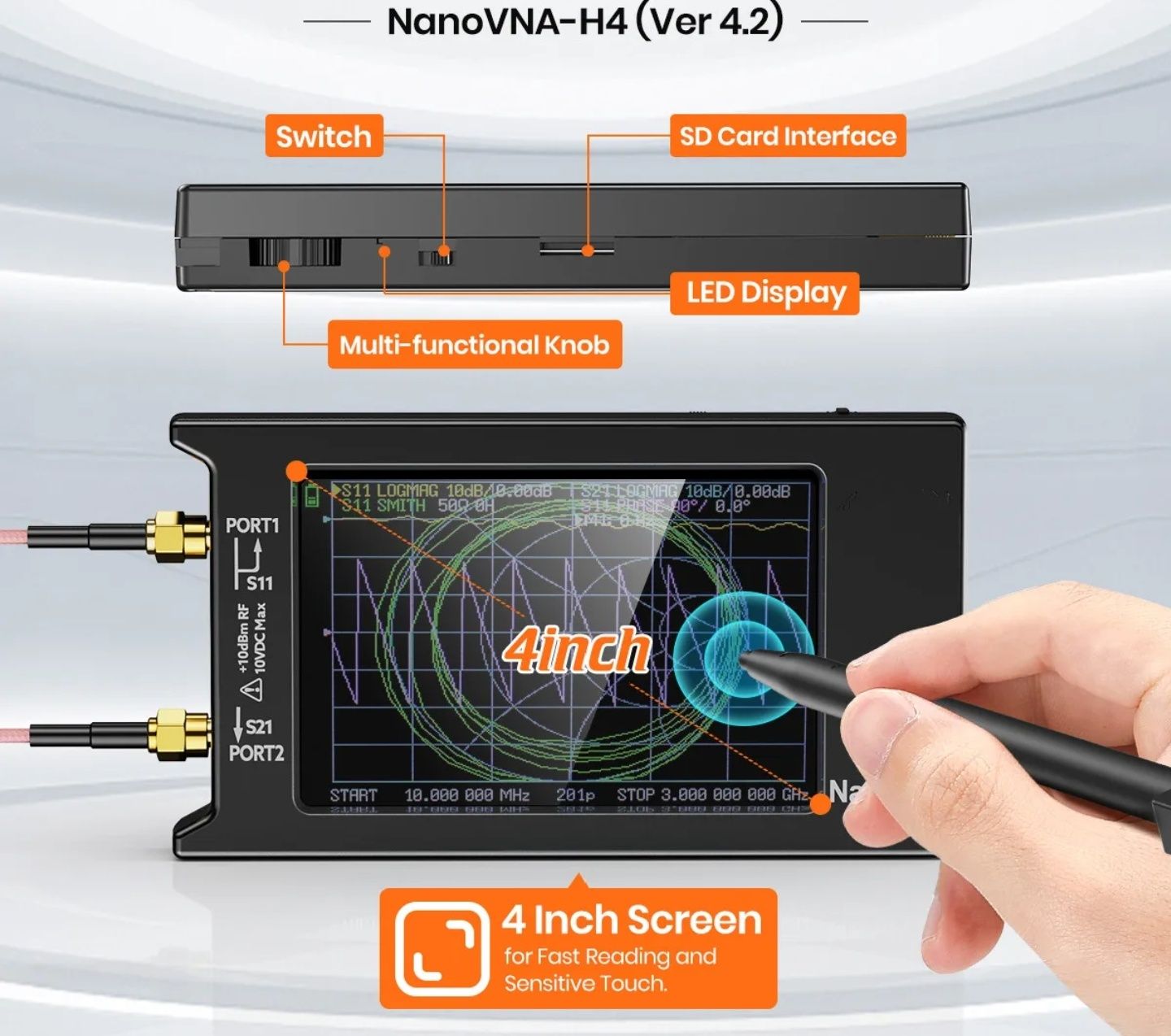

Дисплей: 3,95-дюймовый TFT (320x480)
Интерфейс USB: USB Type-C режим связи: CDC (последовательный)
Питание: USB 5 В 200 мА, встроенный аккумулятор 1950 мАч, максимальный ток зарядки 1 А
Количество точек сканирования: 101 (фиксированная)
Допуск частоты: 2,5 ppm
Стабильность частоты: 0,5 ppm
