LiteVNA 64 – портативний векторний аналізатор з широким діапазоном частот
для налаштування антен, фільтрів, вимірювання амплітудно-частотних та фазо-частотних
характеристик резонансних ланцюгів, вимірювання магнітуди та SWR.

LiteVNA 64 є покращеною версією широко відомих NanoVNA та SAA2.
Для мінімізації енергоспоживання та габаритів у LiteVNA використовується тільки один змішувач,
що дозволяє проводити вимірювання S11 та S21 за допомогою внутрішньої ВЧ-комутації та може проводити вимірювання TDR та DTF-вимірювань за допомогою IFFT-розрахунків.

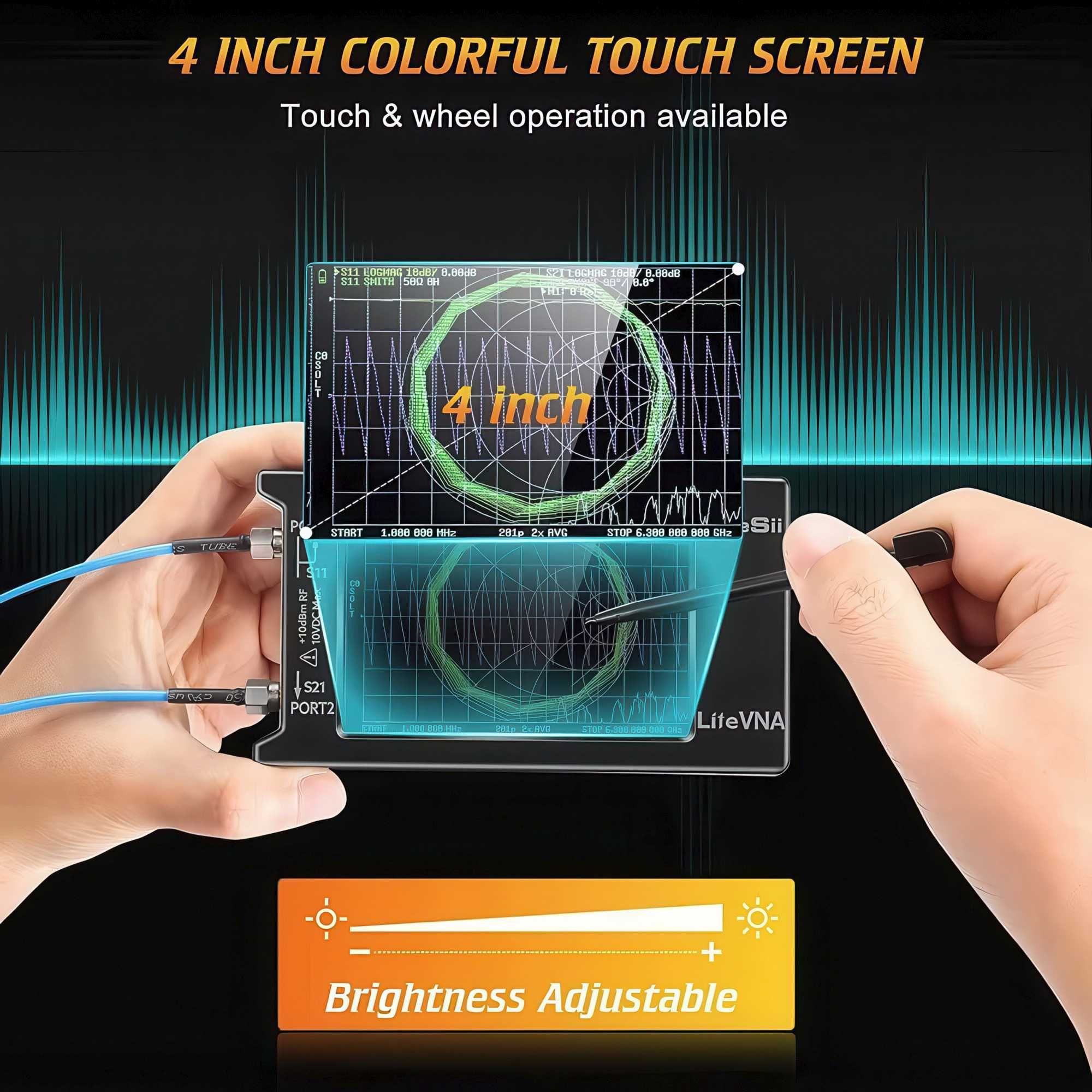

Аналізатор оснащений 3,95-дюймовим сенсорним дисплеєм, на якому відображаються
результати вимірювань в 10-1001 точках даних. Крім того, аналізатор має вбудований
акумулятор ємністю 2000 мАг і може бути підключений до телефону або комп'ютера з ОС Android.
Підключення до телефону або ПК дозволяє керувати аналізатором та відображати результати вимірювань.

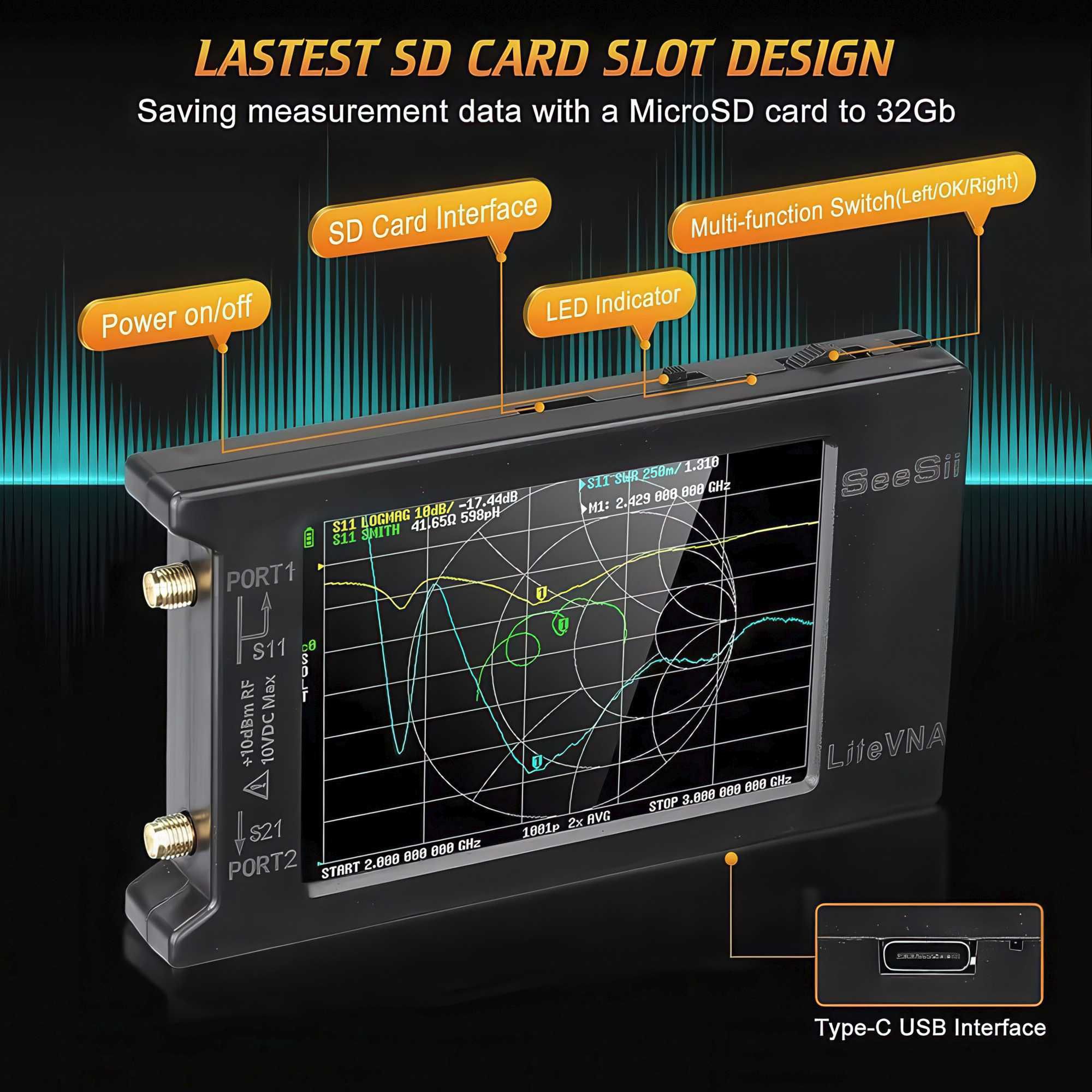

Також аналізатор має слот MicroSD, що дозволяє у будь-який час зберегти дані польових випробувань чи екрани на карту MicroSD.

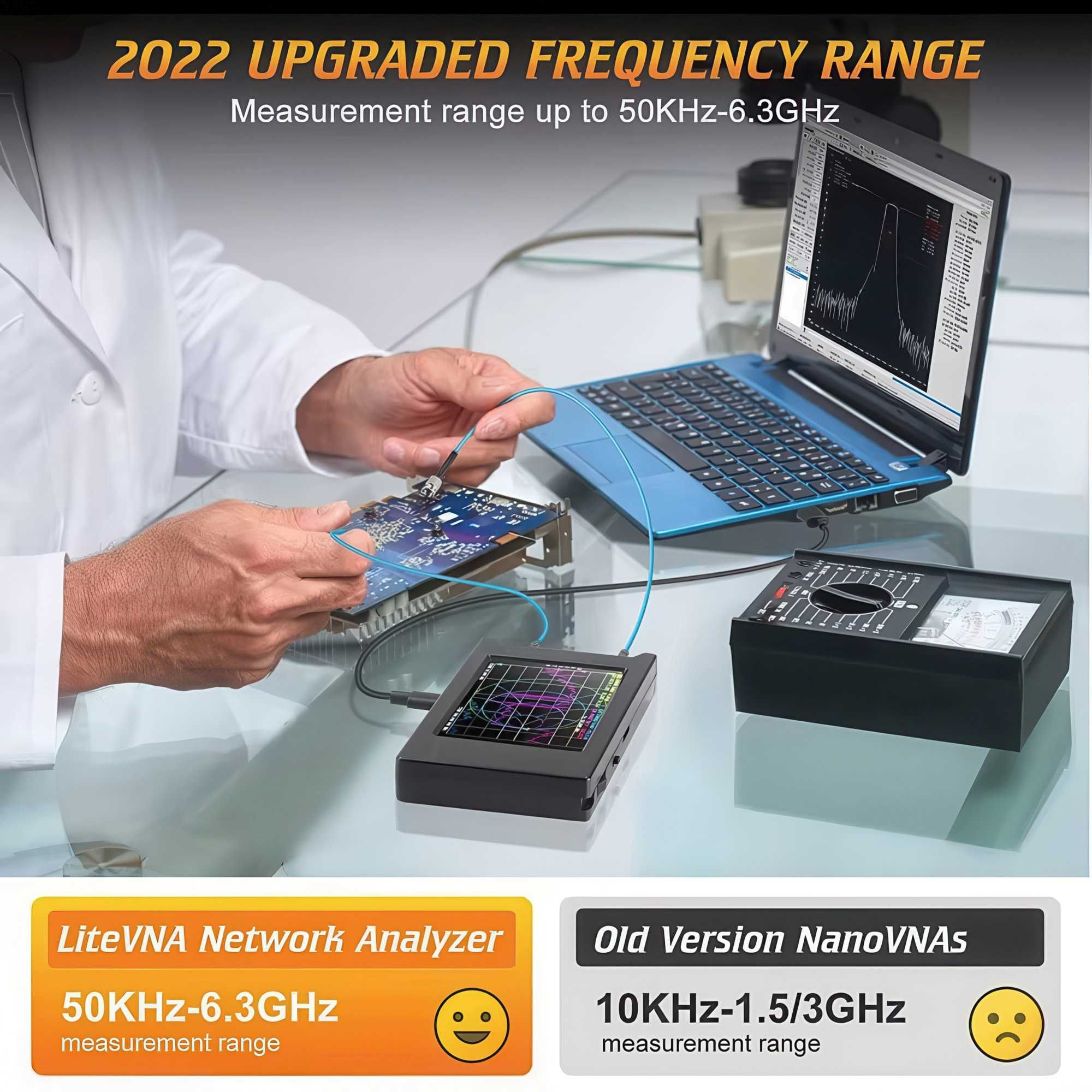

Завдяки діапазону вимірювань до 6,3 ГГц, LiteVNA здатний задовольнити
звичайні радіоаматорські та IoT-програми, а також нові випробування в діапазоні 5 ГГц,
що дозволяють застосовувати новітні технології wifi та передачі зображень на частоті 5,8 ГГц.

Характеристики

Діапазон частот: 50 кГц ~ 6,3 ГГц

Динамічний діапазон:

>70 дБ – f 3 ГГц, після калібрування

>50 дБ – f >= 3 ГГц, після калібрування

Шумовий поріг S11:

-50 дБ – f 3 ГГц, після калібрування

-40 дБ – f >= 3 ГГц, після калібрування

Стабільність частоти: 0,5 ч/млн

Швидкість розгортки:

>550 точок/с (Двоканальний)

>800 точок/с (Одноканальний)

Точки розгортки (на пристрої): 21 ~ 1024 точок

Точки розгортки (USB) 1 ~ 65535 точок

Робоча температура: -5? ~ 50 ?, продуктивність батареї знижується нижче 0°C.

Блок живлення: USB, 5V±0.5V 1A MAX

Акумулятор: Li-polimer 3.7V 2000mAh

Роз’єм: SMA female

Дисплей: 3.95? TFT LCD (480?320)

Колір: чорний

Розмір: 165?120?55мм

Вага: 345г

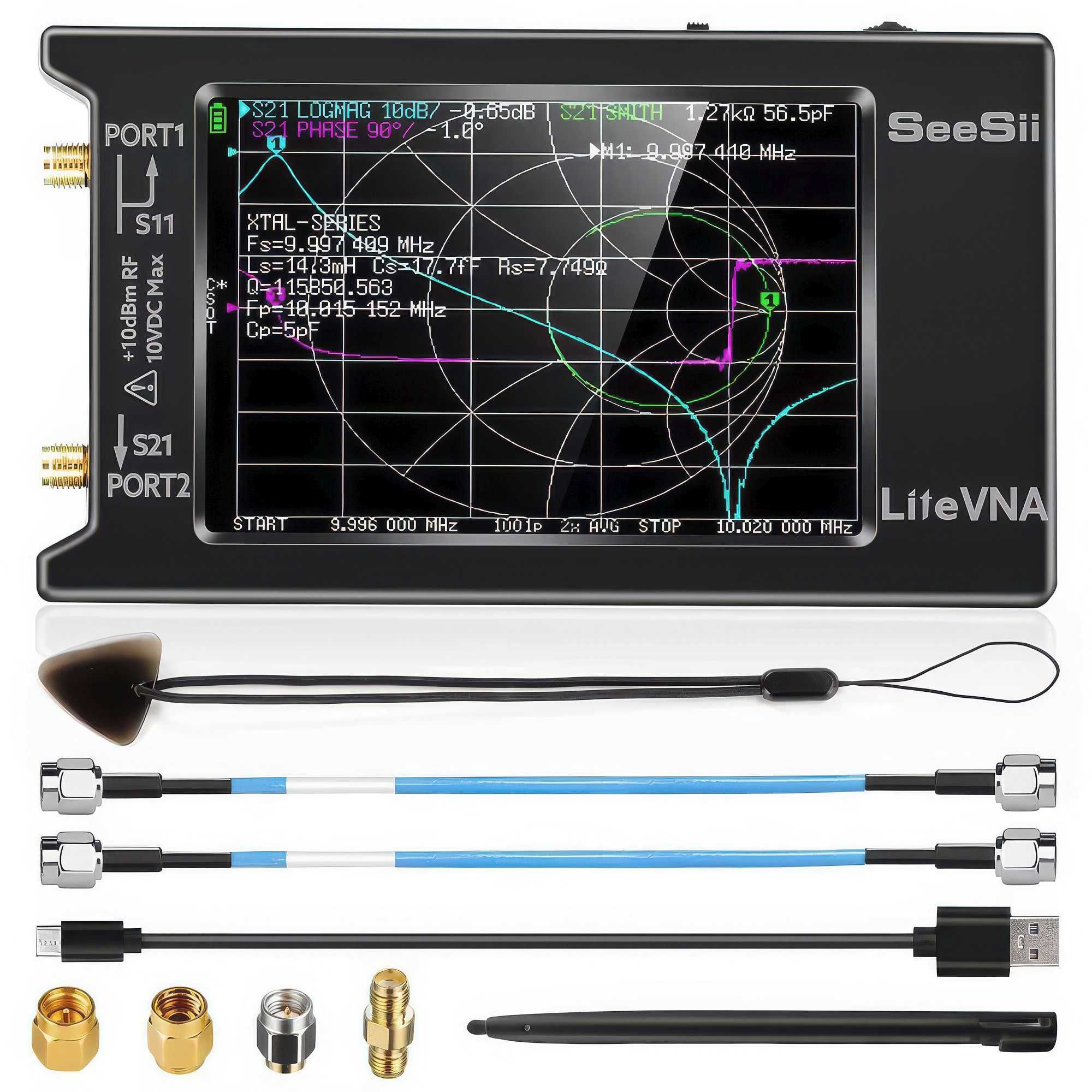

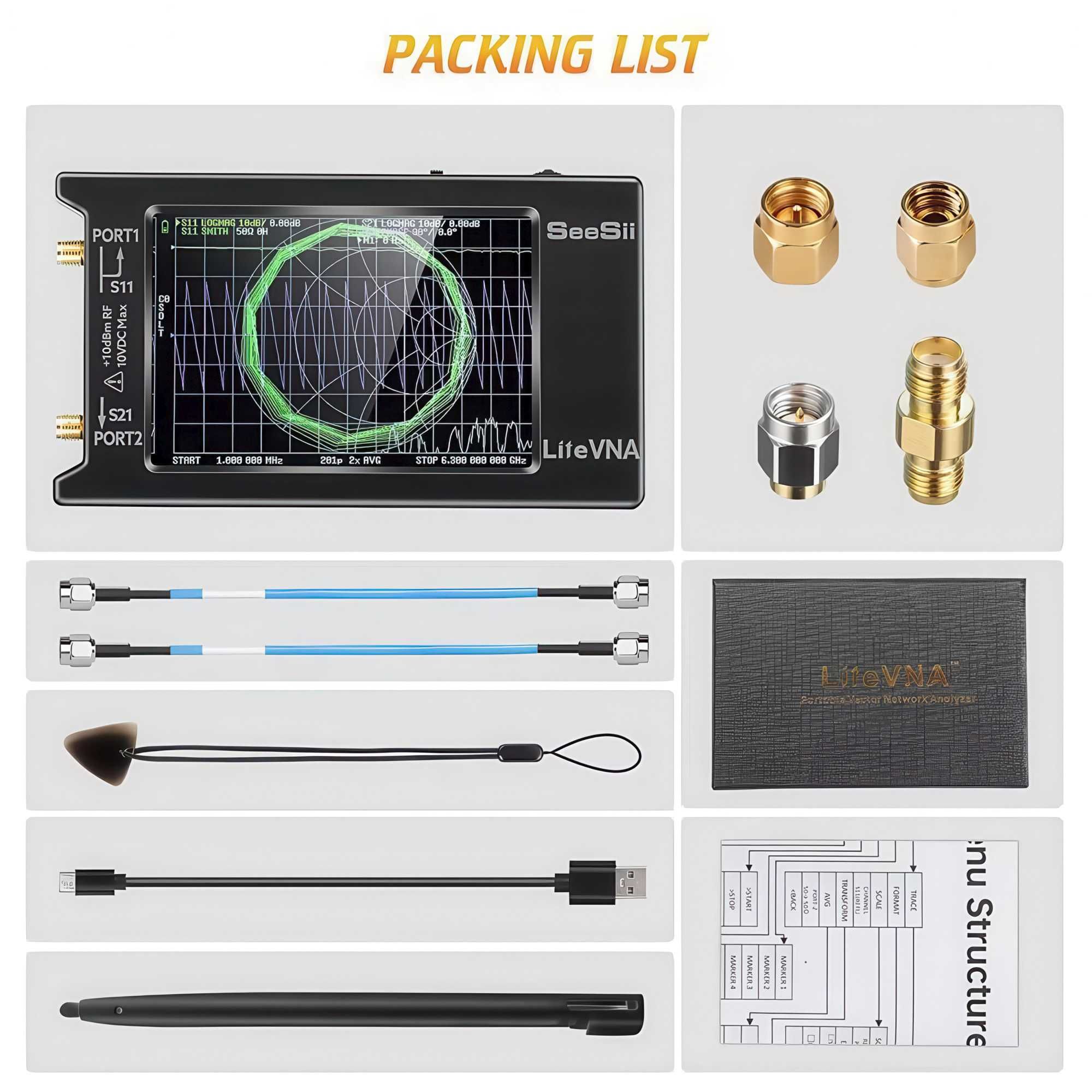

Комплектація

1 х LiteVNA 64
1 х кабель USB-C
2 x SS405 кабелю довжиною 30 см з роз’ємами SMA
1 x SMA перехідник гніздо-гніздо
1 х калібрувальний стандарт SMA Short
1 х калібрувальний стандарт SMA Load
1 х калібрувальний стандарт SMA Open
