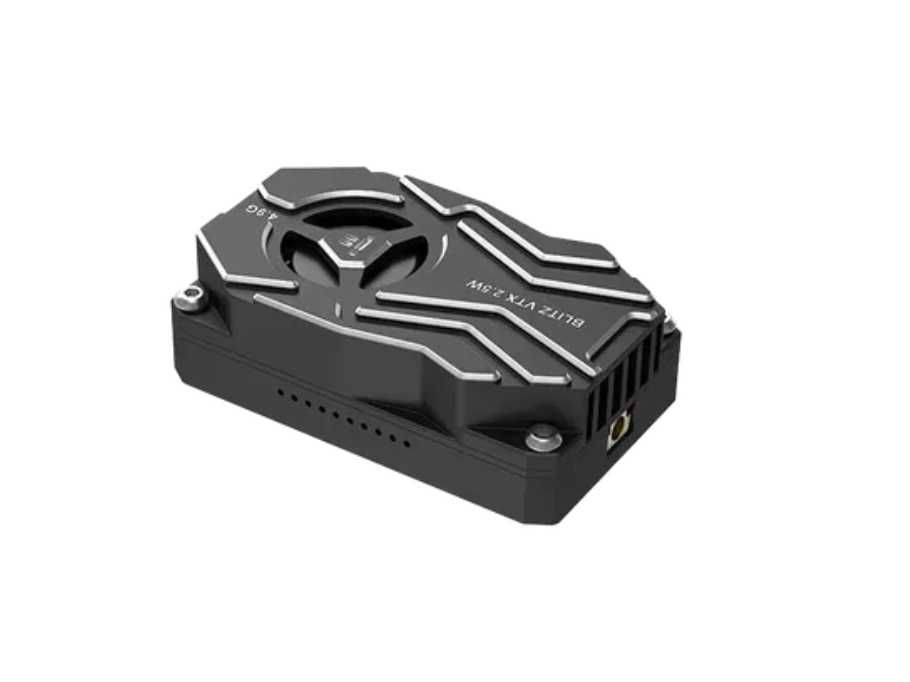

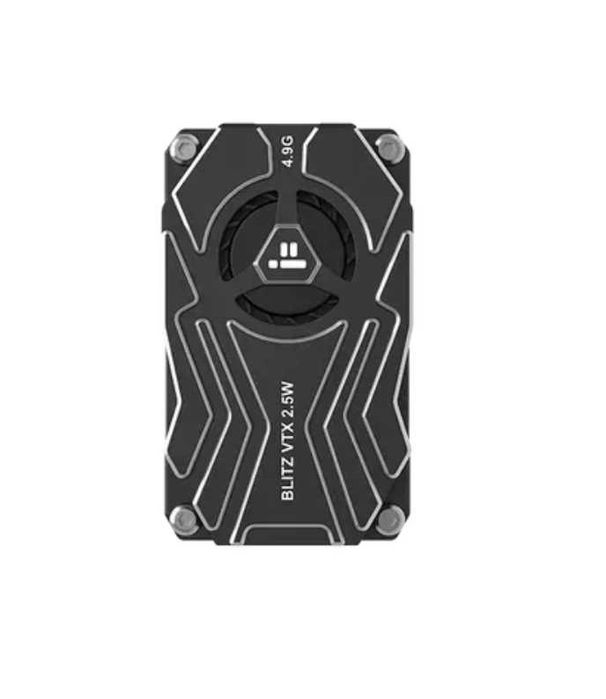

Відеопередавач BLITZ Whoop 4.9G 2.5W VTX iFlight

особливості
Вбудований мікрофон

4 рівня потужності до 2500 мВт

Корпус охолодження з ЧПК разом із вбудованим вентилятором забезпечує подвійний ефект розсіювання тепла

Поради
За замовчуванням VTX встановлено на 25 мВт! Рівні потужності понад 25 мВт потребують ліцензії HAM або повинні бути схвалені місцевими органами влади! Будь ласка, переконайтеся, що ви летите на дозволених частотах, і використовуйте наші підготовлені таблиці Betaflight VTX відповідно до вашого регіону.

Технічні характеристики
Вхідна напруга: 7 В ~ 34 В

Інтерфейс: MMCX

Рівні потужності: PIT/25мВт/400мВт/1000мВт/2500мВт

Канали: 8

Схема кріплення: 25,5x25,5 мм/Φ1,6

Розміри: 50*30*16 мм

Легка вага: 32 г

Телеметрія VTX: IRC Tramp

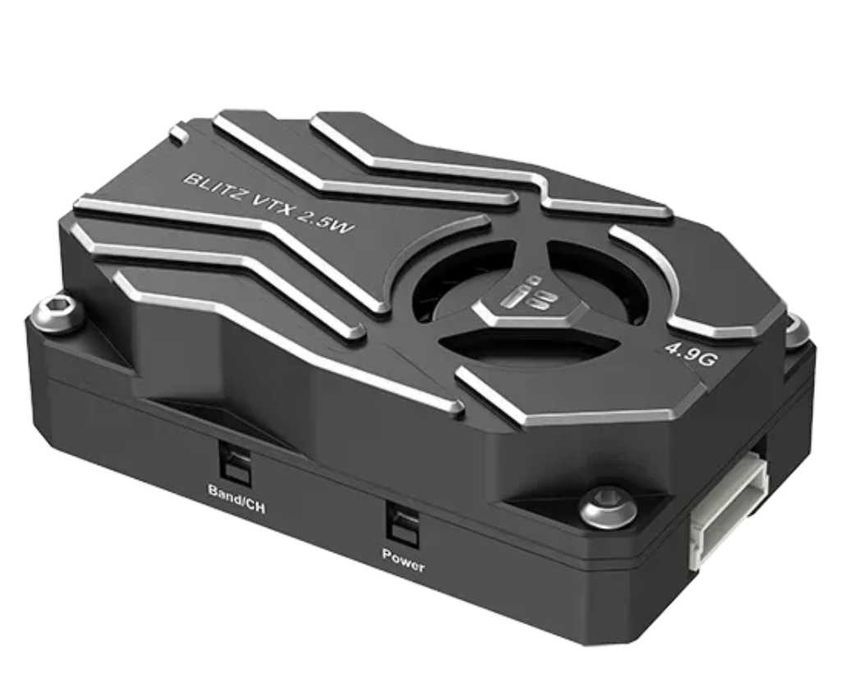

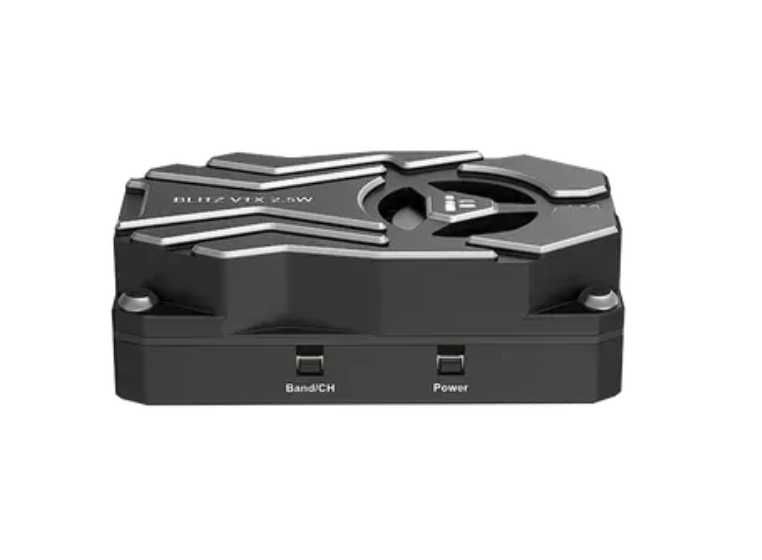

Світлодіодний індикатор і функціональна кнопка
Кнопка живлення:

Натисніть і проведіть 2 секунди: увійдіть або вийдіть з режиму PIT, постійне зелене світло вказує на вхід у режим PIT

Коротке натискання: зелене світло (вихідна потужність): кількість світлодіодів, що блимають, вказує на вихідну потужність VTX. Коротко натисніть, щоб змінити вихідну потужність. 1 спалах = 25 мВт, 2 спалахи = 400 мВт, 3 спалахи = 1000 мВт, 4 спалахи = 2500 мВт.

Кнопка діапазону та каналу

Коротке натискання: синій (CH): кількість блимаючих індикаторів вказує на канал від 1 до 8. Коротке натискання для перемикання каналу.

Порти
VBAT: 2-8S，7-34V DC позитивний вхід

GND: негативний

IRC: вхідний сигнал IRC Tramp

Video in: Вхід відеосигналу

Вихід камери: відеовихід камери

Вихід 5 В: Вихідна напруга 5 В

GND: негативний

Вхід камери: відеовхід камери

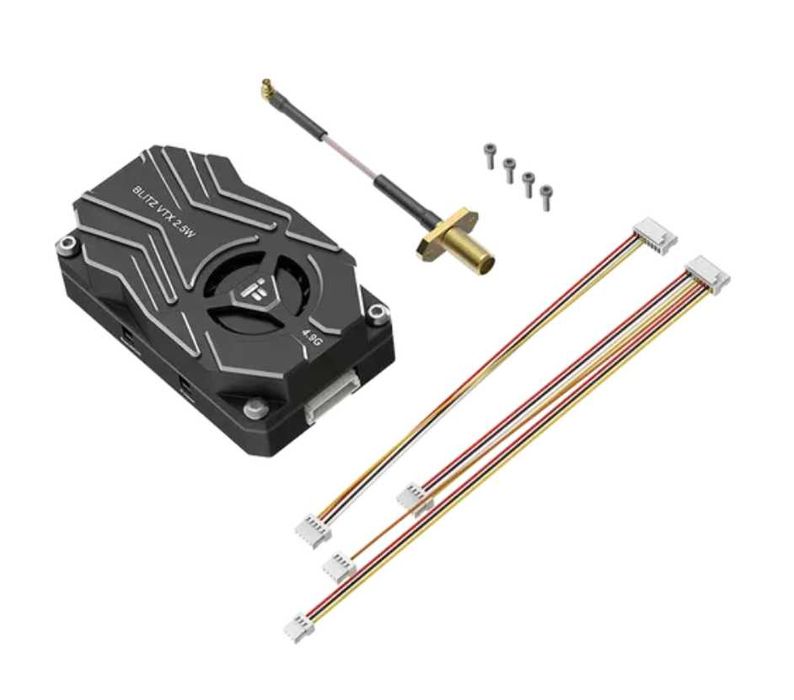

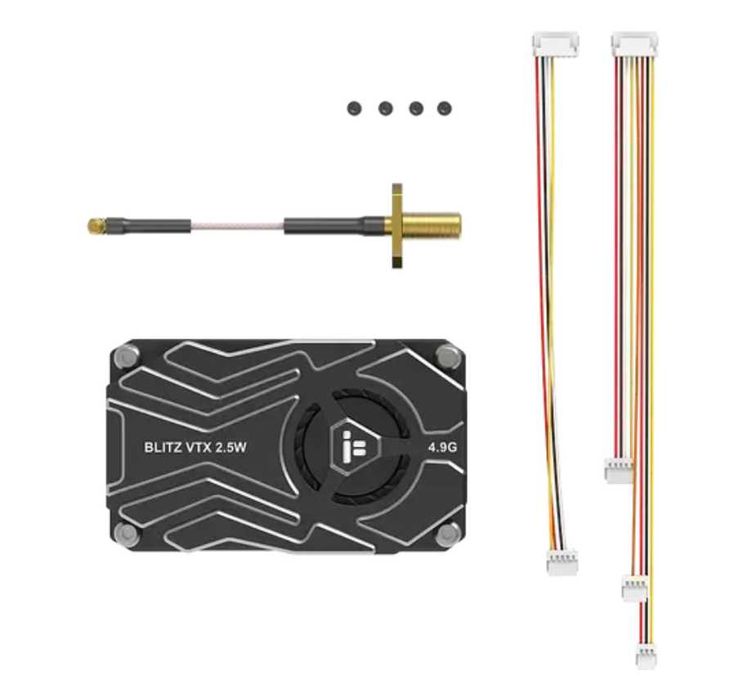

Пакувальний лист
1 x BLITZ Whoop 4.9G 2.5W VTX

Увага
Перед використанням прочитайте інструкції щодо правильного підключення.

Рекомендується перед увімкненням живлення переконатися, що антена встановлена, це може продовжити термін служби модуля.

Перед увімкненням живлення рекомендується переконатися у правильному діапазоні напруги та правильній позитивній і негативній полярності, щоб уникнути спалювання компонентів.

Будь ласка, зберігайте достатньо місця під час встановлення VTX, щоб забезпечити конвекцію повітря навколо модуля для розсіювання тепла. В іншому випадку модуль увімкне захист від перегріву, і передача електроенергії буде знижена або навіть вимкнута.
