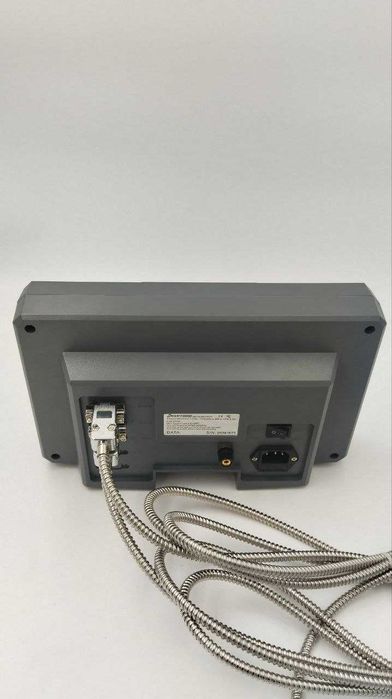

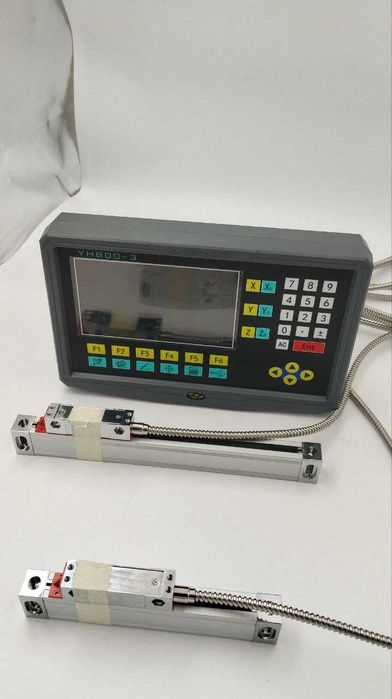

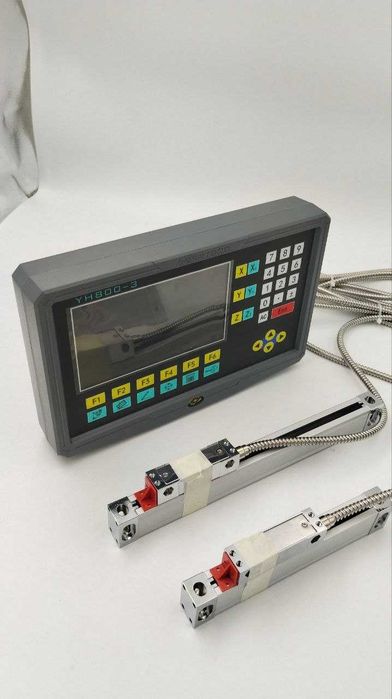

Пристрій цифрової індикації (УЦІ) HS800-3 на 3 осі (з дисплеєм) для верстатів
УЦІ HS800-3 — це універсальний 3-осьовий блок цифрової індикації з великим LCD-екраном, призначений для встановлення на фрезерні, токарні, шліфувальні, розточувальні та свердлильні верстати. Пристрій зчитує signal від оптичних або магнітних лінійок і відображає точне переміщення робочих органів верстата, що значно підвищує точність обробки та прискорює робочий процес.

Головні переваги та функціонал:
Великий інформативний LCD-дисплей: Забезпечує чітке відображення координат по трьох осях (X, Y, Z) та зручне навігаційне меню.
Широкий функціонал для обробки: Розрахунок отворів по дузі та колу (PCD — Pitch Circle Diameter).Розрахунок отворів по лінії (Linear Hole pattern). Перемикання режимів Радіус / Діаметр (вкрай зручно для токарних робіт).Функція знаходження центру деталі (Mid-split / Поділ навпіл).Пам'ять на 200 додаткових точок нульового положення (SDM). Вбудований калькулятор та компенсація лінійної/сегментної похибки.
Універсальна сумісність: Працює з більшістю популярних оптичних лінійок (Sino, Easson, Rational тощо) зі стандартним сигналом TTL (раз'єм DB9).
Надійний корпус та клавіатура: Захищена від пилу та мастила мембранна клавіатура із приємним тактильним відгуком.
Енергонезалежна пам'ять: Збереження поточних координат та налаштувань при раптовому вимкненні живлення.
Технічні характеристики:
МодельHS800-3
Кількість осей3 осі (X, Y, Z)
Тип дисплеяРК (LCD) із підсвічуванням
Вхідний сигнал Прямокутний хвильовий TTL / EIA-442
Роз'єм підключення лінійокDB9 (Sub-D 9-pin)
Підтримувана дискретність (роздільна здатність)0.5 мкм, 1 мкм, 2 мкм, 5 мкм, 10 мкм
Напруга живленняAC 80–264 В, 50/60 Гц
Споживана потужністьдо 25 ВА
Одиниці вимірювання ММ / Дюйми (mm / inch)
Робоча температура від 0°C до +45°C
Матеріал корпусу Ударостійкий пластик / метал
Монтаж На кронштейн (поставляється в комплекті)
Комплектація:
Блок цифрової індикації HS800-3.
Монтажний кронштейн та комплект кріплень.
Кабель живлення.
Захисний прозорий чохол.Інструкція з експлуатації.
