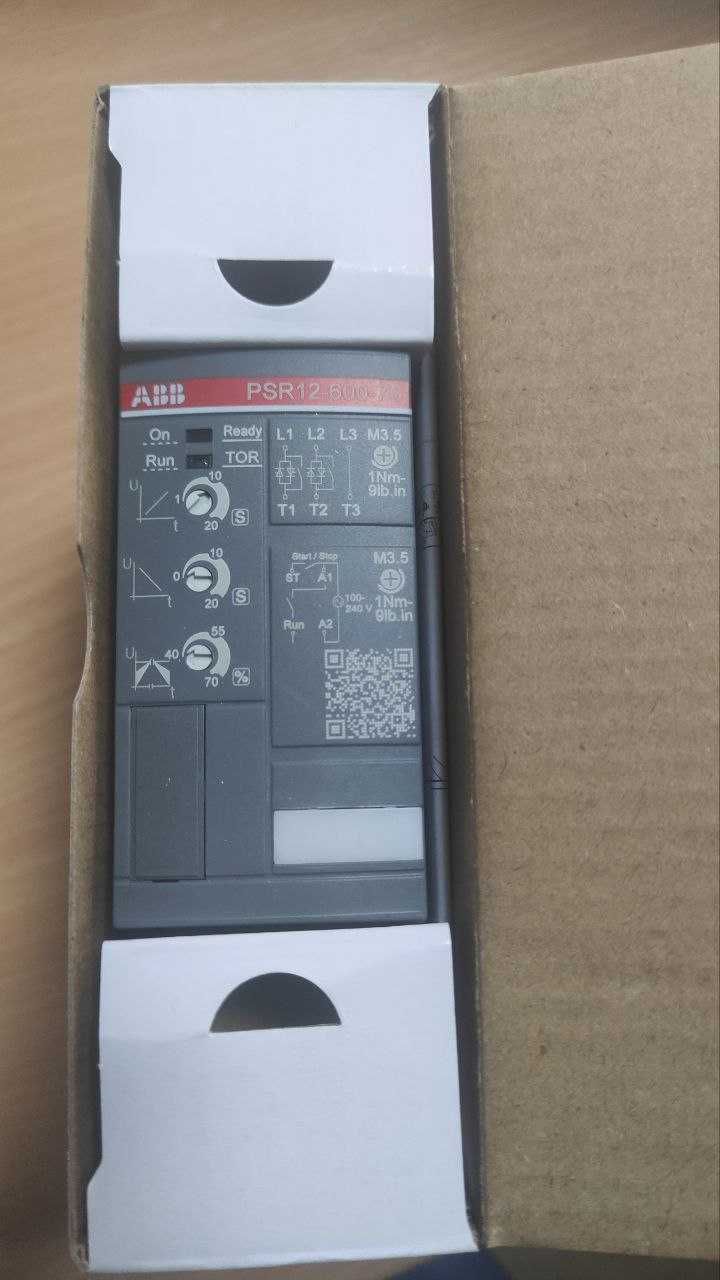

Устройства серии PSR являются самыми компактными устройства- ми плавного пуска АББ, поэтому идеально подходят для установки в местах с ограниченным пространством и там, где требуется простая функциональность. Возможность установки устройств серии PSR и со- единения с автоматами защиты электродвигателей серии MS позволит получить компактное решение для управления и защиты электродвигателя, более компактное чем пускатели со схемой «звезда-треугольник».

Удобство подключения
Устройства плавного пуска серии PSR от 3 до 45 A можно устанавливать на DIN-рейку, что обеспечивает удобство и быстроту монтажа. Все типоразмеры так же можно установить и на монтажную плату.

Простая настройка
Настройка устройств серии PSR выполняется на передней панели с помощью трех потенциометров с четкой маркировкой. Встроенные шунтирующие контакты Для минимизации потерь энергии, обеспечения высокой надежности и более простого подключения устройства плавного пуска серии PSR оснащены встроенными шунтирующими контактами. Благодаря пониженному тепловыделению устройства плавного пуска можно устанавливать в шкафах с высокой степенью защиты IP.

Применение для плавного останова насосов
Применение устройств плавного пуска серии PSR позволяет снижать воздействие гидравлического удара и обеспечивать более плавный останов по сравнению с пуском непосредственной подачей напряжения и использованием схемы «звезда-треугольник». См. ниже специально разработанную функцию ступенчатого понижения напряжения.

Установка с автоматами защиты электродвигателей
Устройства плавного пуска серии PSR всех типоразмеров легко подключаются к автоматам защиты электродвигателей серии MS с помощью специальных соединительных комплектов, при этом упрощается монтаж и подключение устройств.

Характеристики
Основные

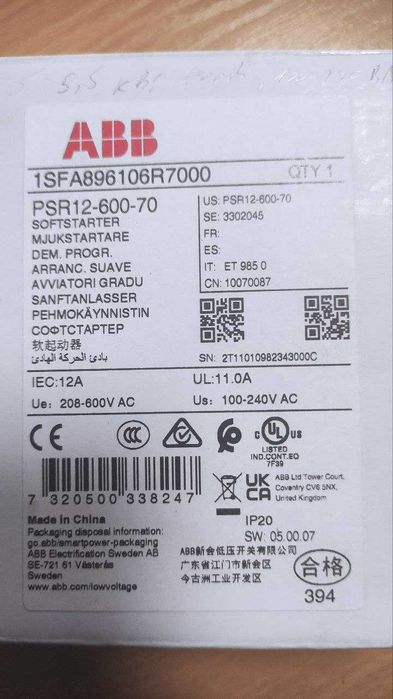

Производитель ABB
Страна производитель Швеция
Тип монтажа На DIN рейке
Светодиодная индикация Да
Защита от перегрузок Нет
Защита от короткого замыкания Нет
Минимальная температура окружающей среды –25 град.
Максимальная температура окружающей среды 60°С.
Степень защиты IP 20
Технические характеристики
Количество фаз 3
Минимальное рабочее напряжение 208 В
Максимальное рабочее напряжение 600 В
Номинальный ток 12 А
Частота тока 50 Гц
Максимальная мощность 5.5 кВт
Минимальное время запуска электродвигателя 0 сек
Максимальное время запуска электродвигателя 20 сек.
Минимальное время остановки электродвигателя 0 сек
Максимальное время остановки электродвигателя 20 сек.
Максимальное количество пусков в час 10
Байпасный контактор встроен
Напряжение кругов управления 100...240 В AC, 50/60 Гц
