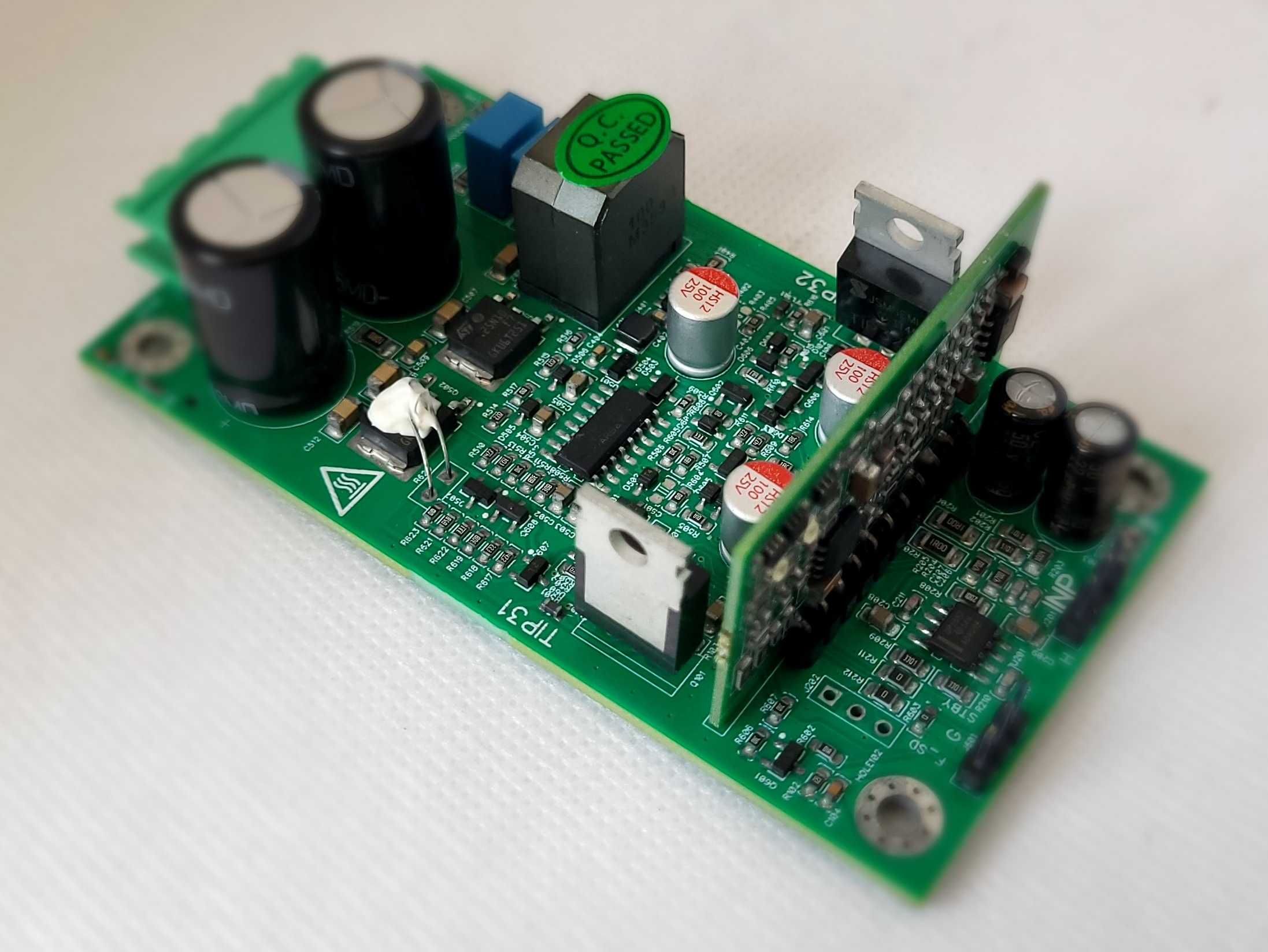

Усилительный модуль версии 1_ХХ является упрощенной версией популярных усилителей версии 2, оптимизированных по стоимости, позволяющей получить 100Вт выходной мощности, с наивысшими параметрами качества, используя простейший блок питания без дополнительного радиатора.

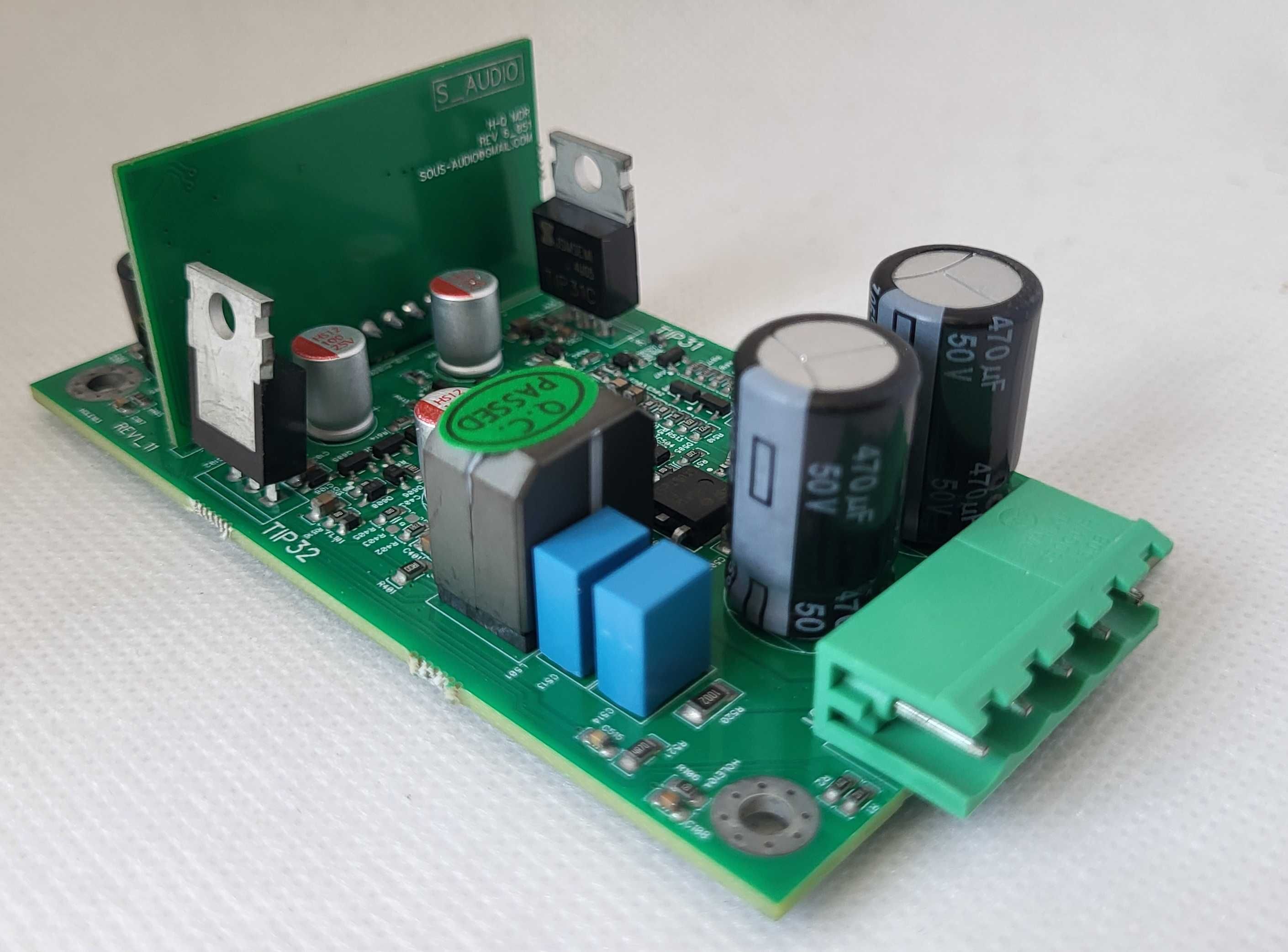

В питании используются конденсаторы Panasonic FR 470u 50V. В выходном фильтре EPCOS 1u 63V. ОУ по входу OPA1652.
Как и все платы, модули комплектуются двумя видами модуляторов: Ncore и Purifi. Название плат отображает используемый модулятор: 1_ХХN – с модулятором ncore, 1_ХХP purifi.
Модули с индексом N позволяют получить значения THD+N на уровне 0,002% и падение уровня на 20кГц около 0,5дБ, с индексом P – менее 0,001% и неравномерностью АЧХ в аудиодиапазоне менее 0,2дБ.

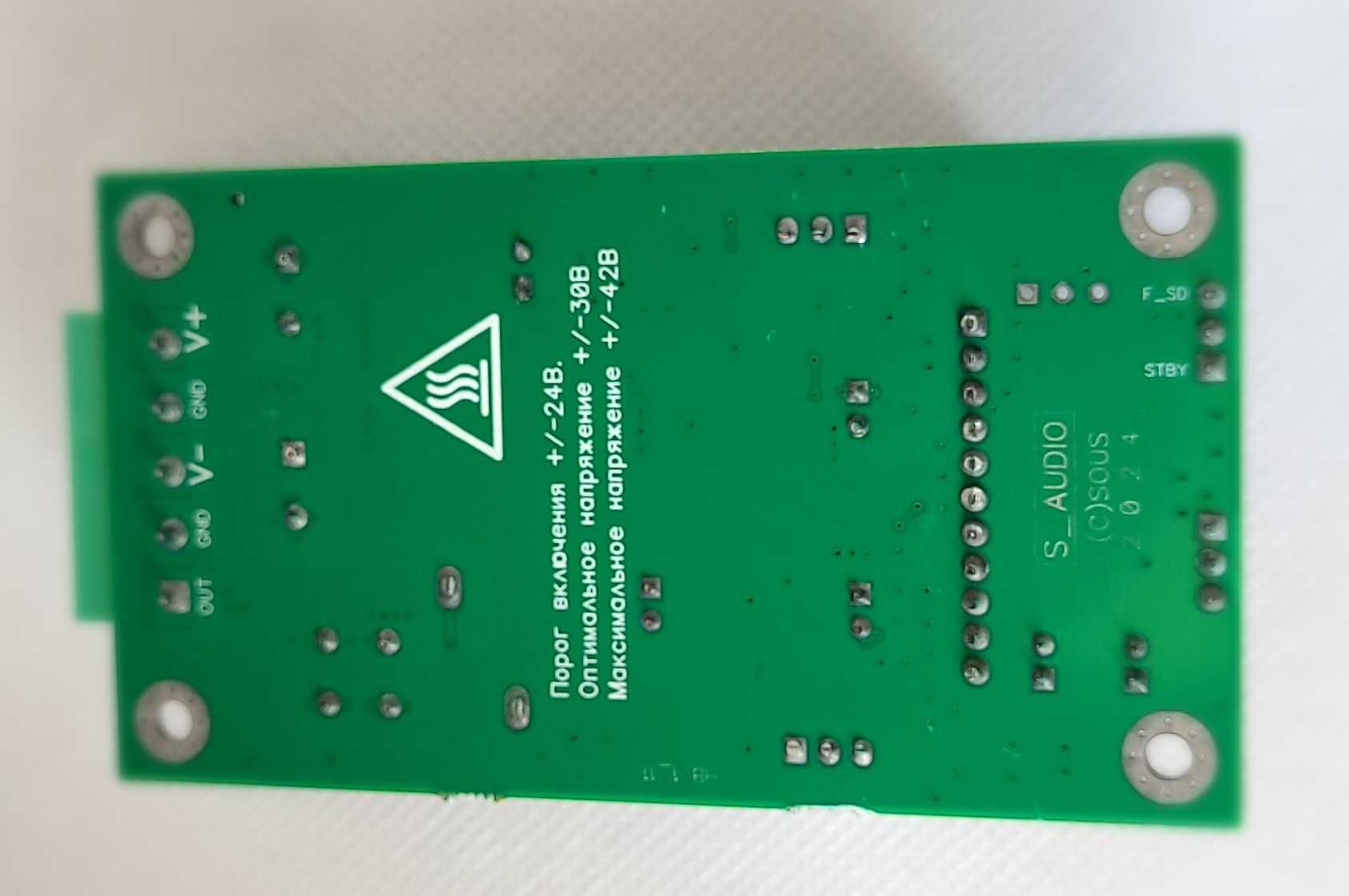

Есть вход STBY и выход аварийного отключения БП.
Защита по току, от снижения напряжения, от постоянного напряжения на выходе, по перегреву.

Физические характеристики:

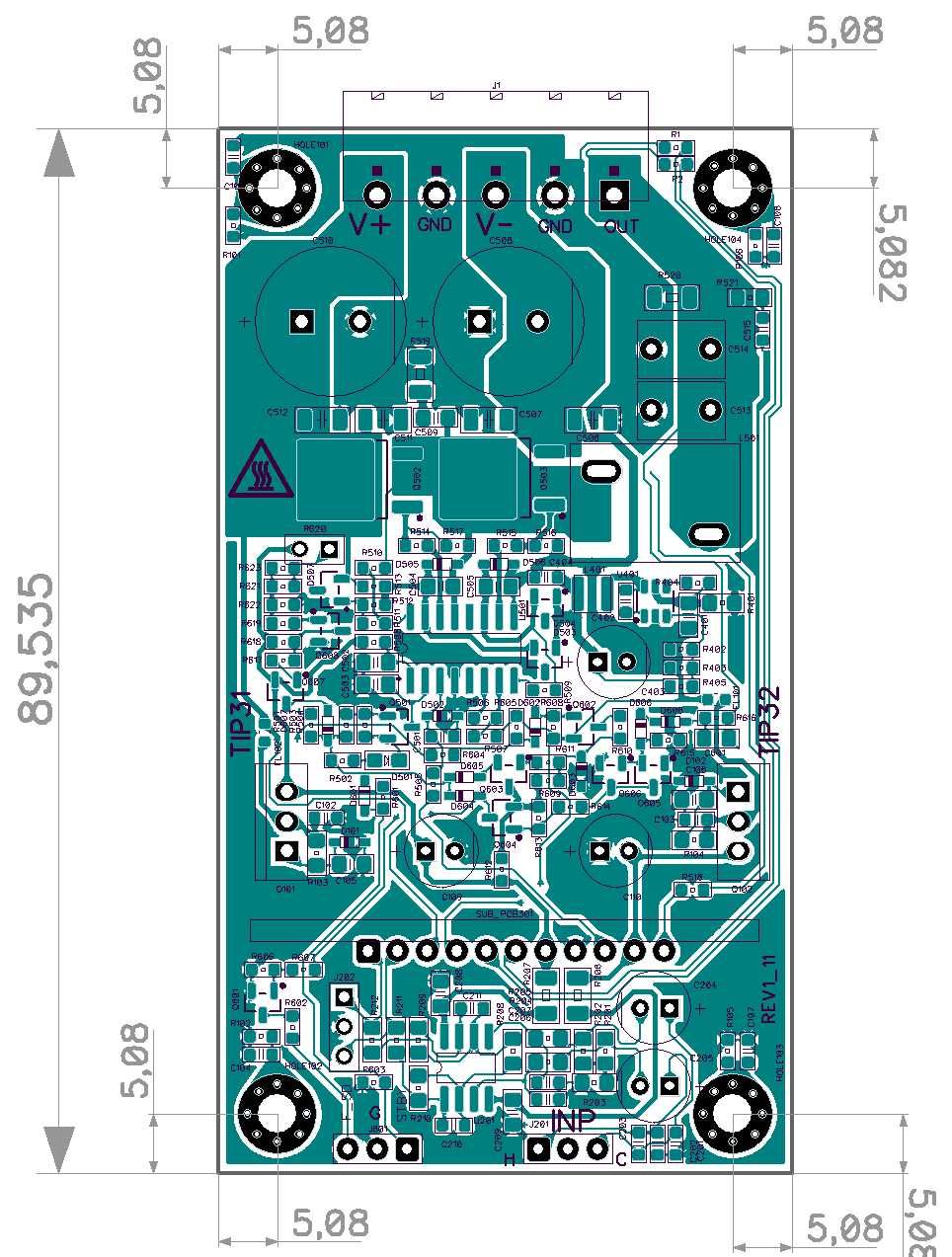

Длина, без коннектора/с подключенным коннектором, мм: 96/111
Ширина, мм: 49
Высота на стойках 5мм, мм: 37
Масса, г: 47

Максимально допустимые параметры:
Напряжение питания двухполярное, мин: 26В
Напряжение питания двухполярное, макс, стабилиз.: 44В
Напряжение питания двухполярное, макс, не стабилиз.: 40В
Максимальная долговременная вых. мощность RMS: 50Вт
Долговременная музыкальная мощность: 150Вт
Максимальный выходной ток: 11А
Диапазон сопротивления нагрузки, Ом: 4-16

Характеристики, питание +/-30В, нагрузка 4Ом
Потребление на ХХ, в версиях N/P, Вт: 3,1/3
Частота осцилляции без сигнала в версиях N/P, кГц: 430/460(+/-10%)
Усиление в режиме SE, dB: 24,6
Усиление предусилителя, dB: 11,3
Остаток несущей, в версиях N/P, мВ RMS: 150/110
Макс температура элементов при 25Вт RMS,1кГц, 10мин, Со: 62

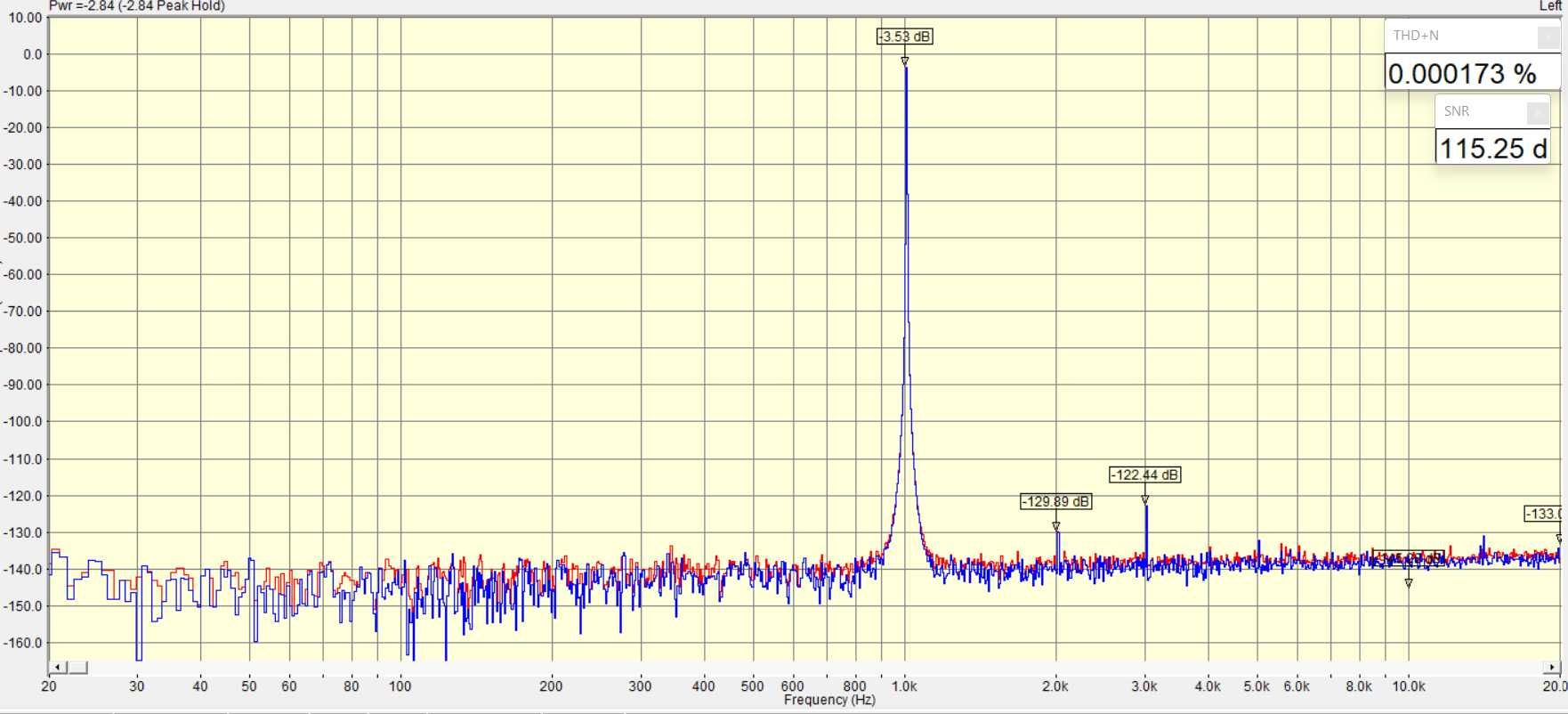

КНИ+ШУМ, 1кГц, 5Вт, в версиях N/P, AES17,не более, %: 0,002/0,0002

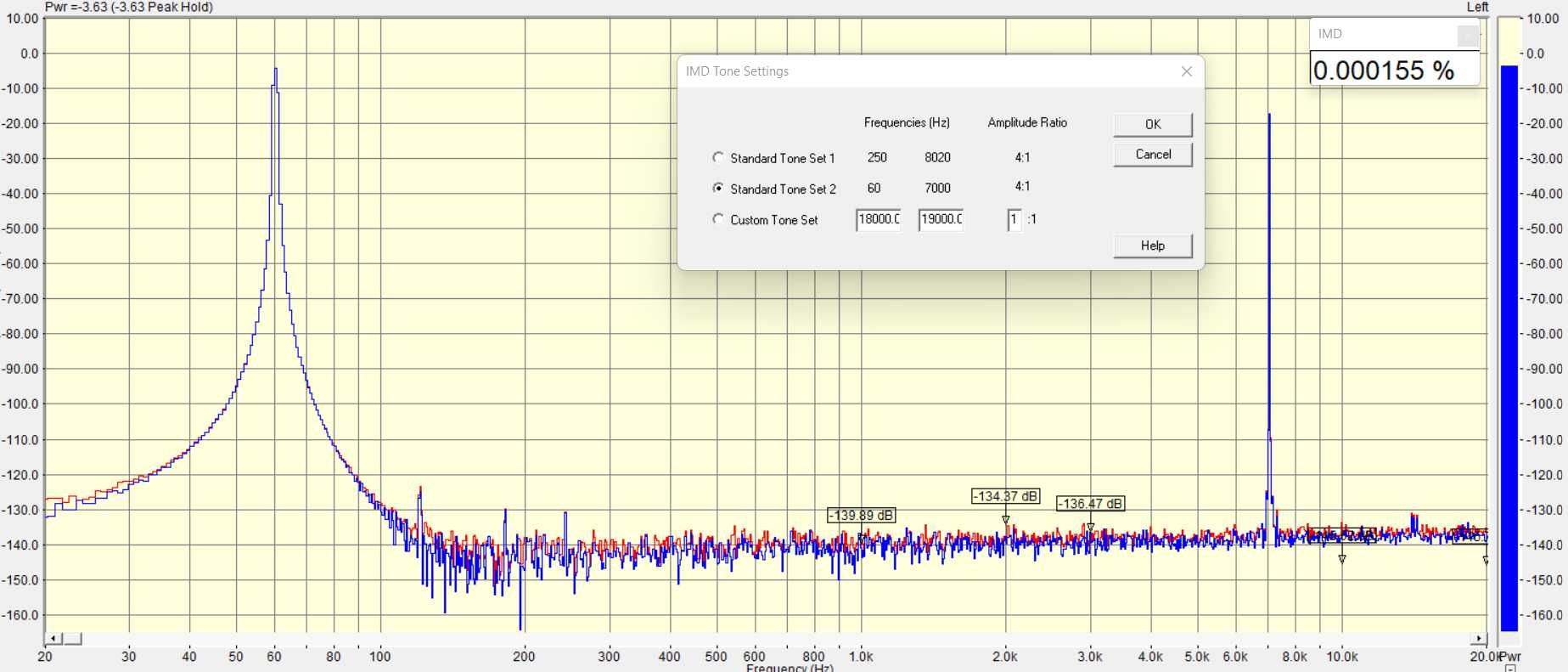

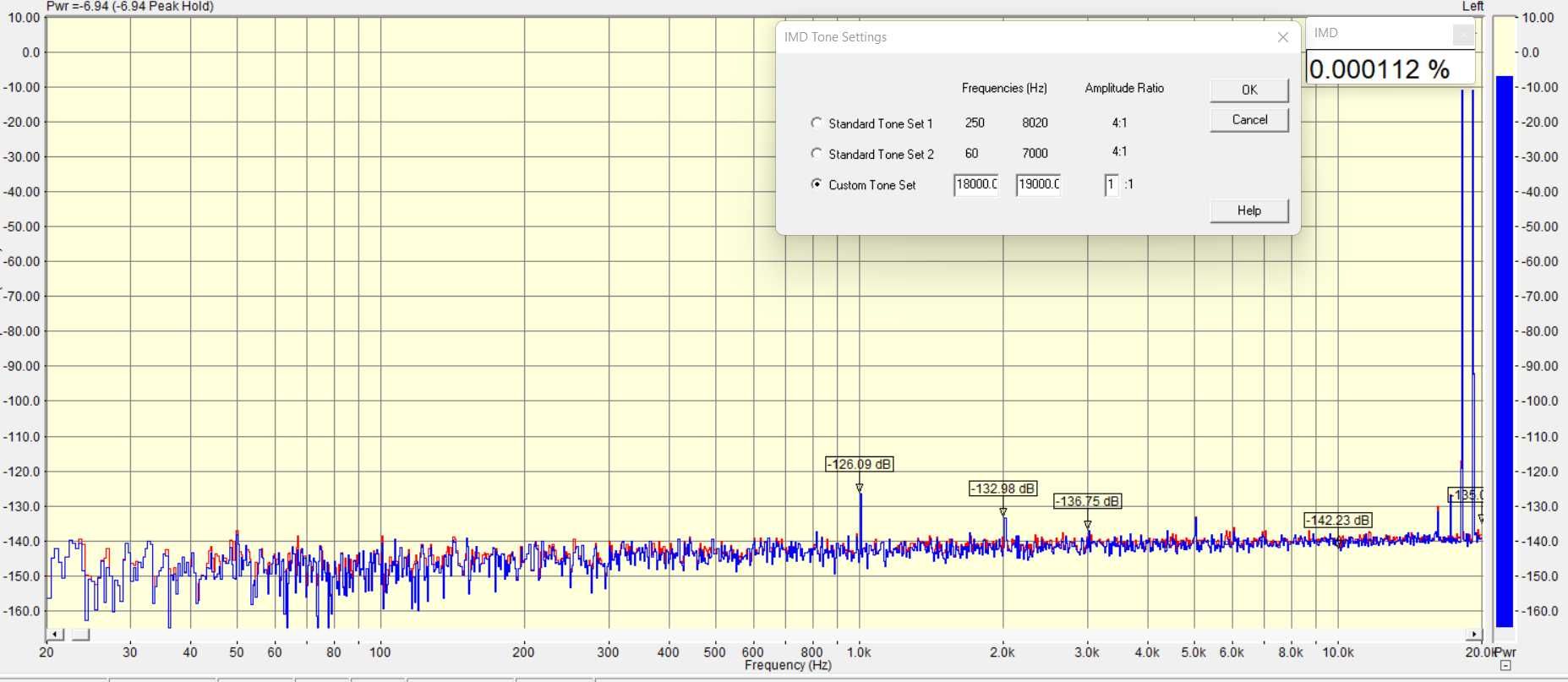

ИМИ 18кГц+19кГц, 1+1Вт, в версиях N/P, не более, %: 0,002/0,0003
Входное сопротивление, SE/DIF, не менее, кОм: 10
КПД, 50Вт RMS, не менее, в версиях N/P, %: 93,3/94

Комплект поставки:
Модуль усилительный, 1шт
Силовой коннектор , 1шт.

***Стоимость версии N 30долл
версии P 36 долл за штуку.
Курс плавает, потому возможен пересчет по курсу покупки ПриватБанка

Кроме этого производятся платы 500Вт. индекс 2_061. 65 долл
Запрашивайте.
