Опис :
Підсилювач сигналу WLAN 2,4 ГГц призначений для програм бездротової локальної мережі IEEE 802.11b. Він використовує технологію прямої послідовності розширення спектра та ортогонального частотного мультиплексування зв'язку WLAN. Продукт сумісний з методом дуплексного зв'язку з тимчасовим поділом (TDD) WLAN та використовує технологію швидкого мікрохвильового виявлення для забезпечення посилення високої лінійності. Підсилювач сигналу може працювати з більшістю пристроїв WLAN/Wi-Fi та збільшувати потужність сигналу WLAN, отже, більше покриття WLAN та більш стабільну швидкість передачі.
Застосування:
Клієнти точок доступу до бездротової локальної мережі 802.11b/g/n
На основі бездротових базових станцій WLAN 2,4 ГГц
На основі бездротових мостів WLAN 2,4 ГГц
Внутрішні розподільчі системи (multi-play) в об'єднувачі
На основі протоколу Zigbee, Bluetooth
бездротові пристрої
Основні характеристики
Потужність у 20 разів вища, покращується якість зв'язку та покриття сертифікованих пристроїв WLAN
Наднизький рівень шуму 2,5 дБ
Широкий робочий діапазон вхідної напруги від 6 до 16В
Працює із сертифікованими бездротовими локальними пристроями IEEE 802.11 b/g/n
Просто підключи та працюй, програмне забезпечення не потрібно
Характеристики:
Діапазон частот: 2,4-2,5 ГГц
Робоча напруга: 12 В
Посилення прийому: 10 дБ±1
Посилення передачі: 13 дБ±1
Вхідна потужність тригера: хв.: 3 дБм макс.: 20 дБм
Максимальна вихідна потужність (P1 дБ): 36 дБм (4 Вт)
EVM: 3% при 28 дБм 802.11g 54 Мбіт/с OFDM
64QAM BW 20 МГц
Струм живлення постійного струму: 435 мА при Pвих. 28 дБм 12 В
Рівень шуму: не менше 2,5 дБ
Тимчасова затримка перемикання TX/RX: не менше 1 мкс
Світлодіодний індикатор: передавач: зелений; приймач: червоний
Робоча температура навколишнього середовища: -20°C°C~+70°C
> Робоча вологість: до 95% відн. вологості
Розміри: 82 мм×50 мм×21 мм
Вага: 0,25 кг нетто
Інструкції з встановлення
Крок 1: Вимкніть живлення від точки доступу/маршрутизатора.
Крок 2: Від'єднайте антену від бездротової сертифікованої точки доступу/маршрутизатора
Крок 3: Підключіть кабель RG316 (входить до комплекту) до підсилювача та точки доступу/маршрутизатору
Крок 4: Підключіть антену до іншого кінця підсилювача
Крок 5: Спочатку підключіть блок живлення до підсилювача, а потім до точки доступу/маршрутизатору
ПРИМІТКА: Перевірте, чи антена точки доступу/маршрутизатора від'єднана.
Запобіжні заходи:
1. Рекомендована вхідна потужність порту RFIN становить від 7 дБм до 20 дБм.
2. Перед зняттям або заміною антени переконайтеся, що всі джерела живлення підсилювача та точки доступу/маршрутизатора вимкнено.
3. Після завершення підключення підсилювача та точки доступу/маршрутизатора спочатку відновіть живлення підсилювача, а потім точки доступу/маршрутизатора.
4. До зовнішньої антени слід прикріпити водонепроникне блискавкозахисне обладнання.
5. Тримайте подалі від джерел тепла та провітрюйте приміщення.
6. Дотримуйтесь місцевих правил електромагнітного випромінювання.

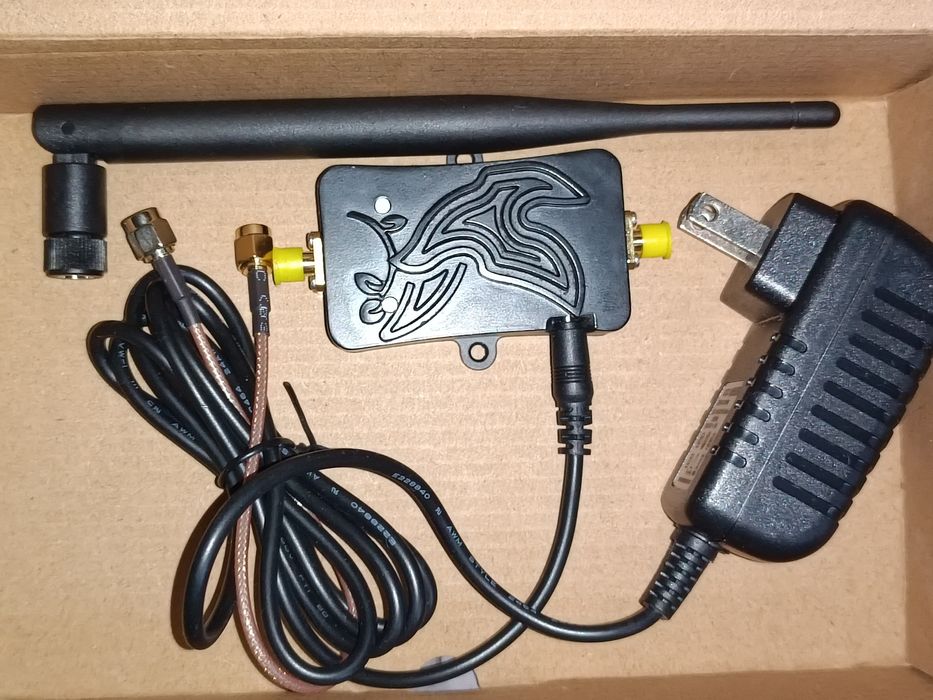

У комплекті:
Підсилювач сигналу 4 Вт-1 шт.
Адаптер живлення 12 В 1 А-1 шт.
Кабель RG316 20 см-1 шт.
Антена 5 дБ-1 шт.
Посібник з експлуатації-1 шт.
