Usb перетворювач 5-9в-12в Підвищувальний понижуючий перетворювач для роутера чи ламп.

Модель: HW-132 / XY-UP /
Вид преобразователя: импульсный, неизолированый, асинхронный, повышающий-понижающий (универсальный), SEPIC
Входное напряжение: 3.5 - 12В DC (5В через порт USB/microUSB)
Выходное напряжение: 1 - 24В DC
Ток потребления
в режиме ожидания: 15 - 40мА
рабочий, макс.: до 2А
Ток нагрузки
продолжительный: до 0.85А
кратковременный, пиковый: до 1.5А (дополнительное охлаждение)
Мощность выхода, макс: 2Вт-1-2В, 3Вт-2-20В, 2.5Вт-20-24В
Чип регулятора: SDB628
Частота преобразования: 1.2МГц
Внутренние функции регулятора: ограничение силы тока до 4А, плавное включение, защита от перегрева
Встроенный вольтметр
шаг измерения: 0.1В
погрешность: ± 0.5В
контроллер: 8-битный ARM
экран: светодиодный трёхсимвольный семисегментный
высота и цвет симоволов: 10мм, красный
Управление эл.параметрами: регулировка выходного напряжения
Способ настройки: вращение подстроечного винта многооборотного потенциометра
Кнопочное управление: вольтметром, выходом
Интерфейс подключения
на входе: порт USB-AM, порт microUSB-BF, площадки для припайки
на выходе: винтовые клеммы-терминалы, контакты для припайки
Температура эксплуатации: -40°С ~ +85°С
Размеры: 79 х 22 х 12мм
Вес: 15гр

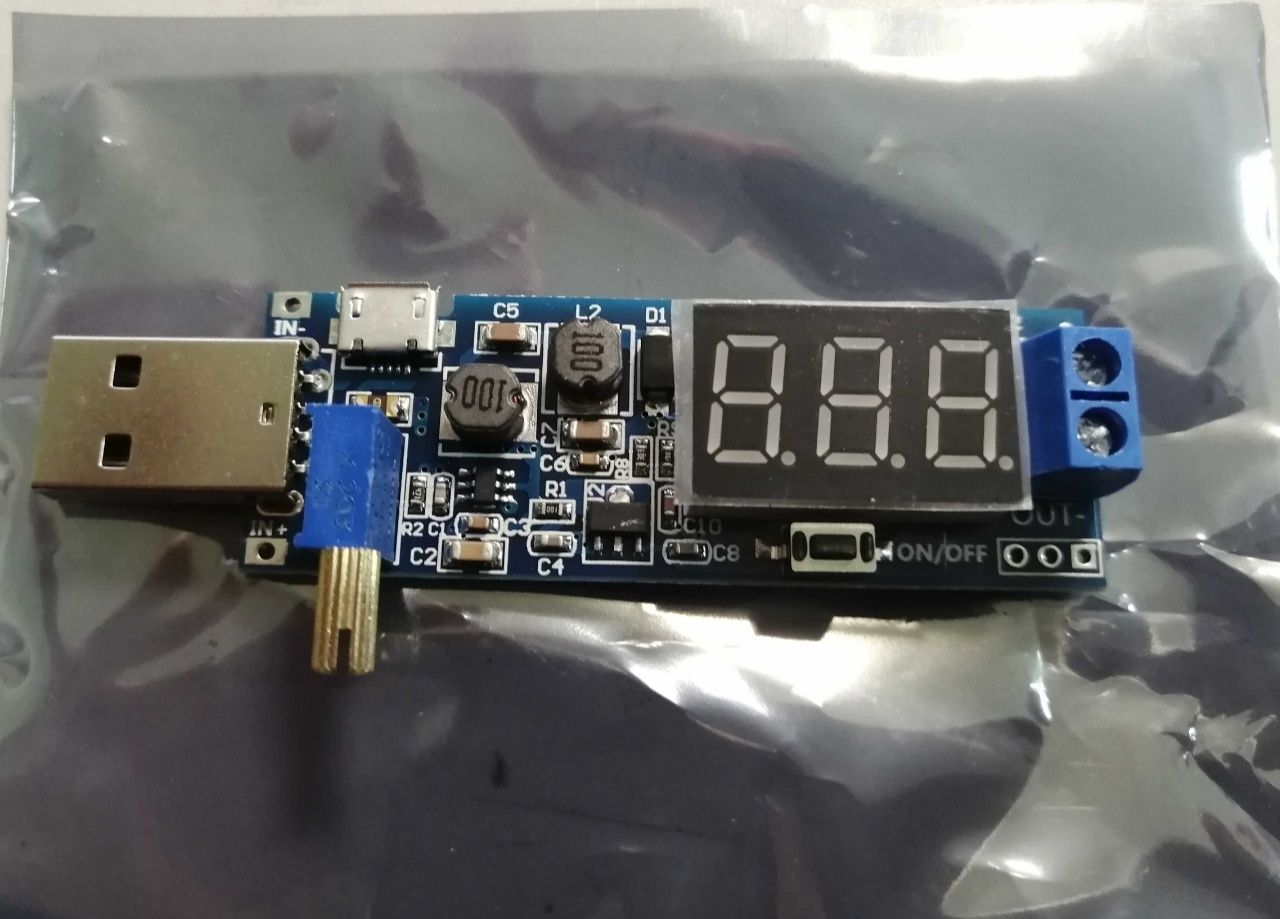

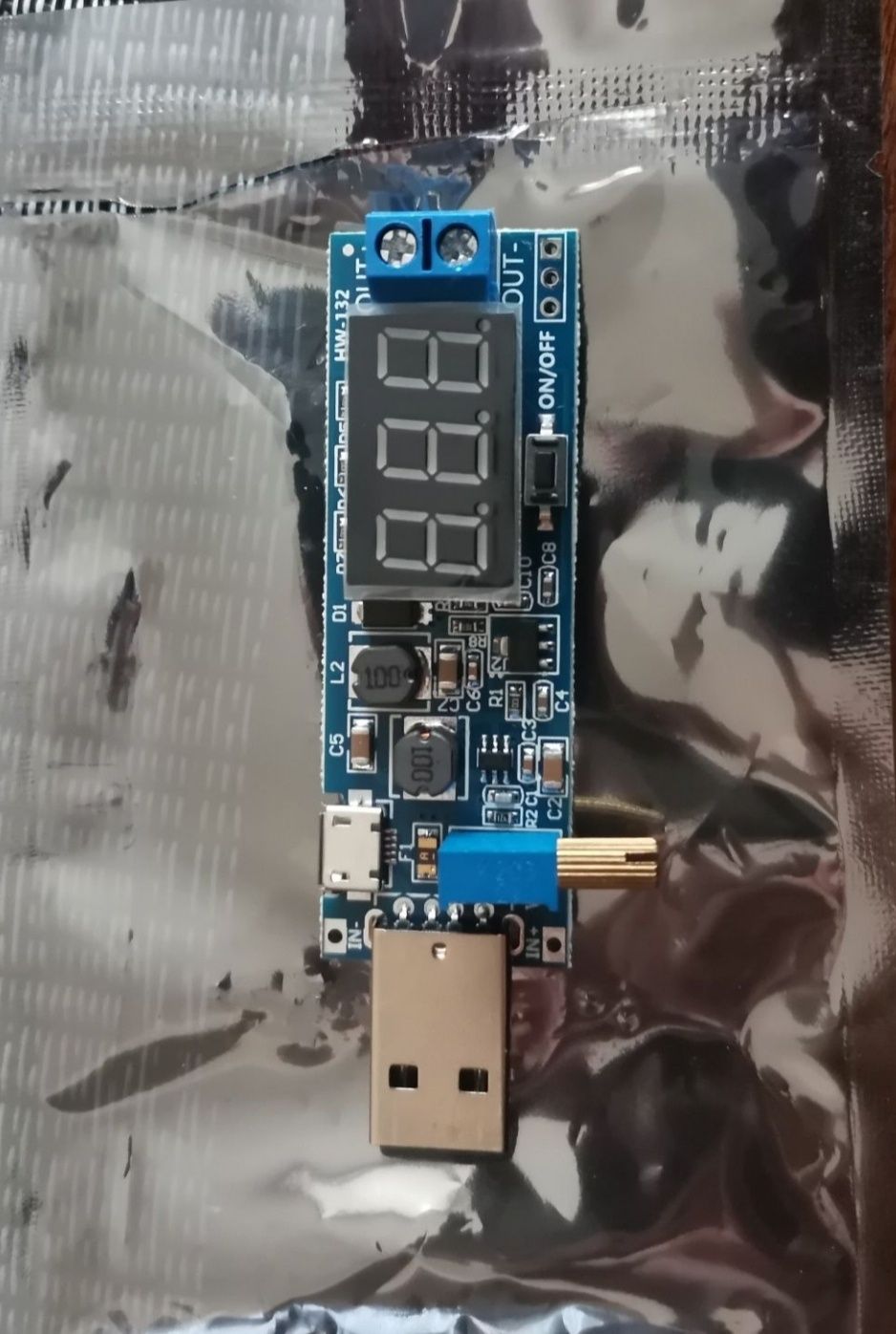

Модуль HW-132 — маломощный повышающий-понижающий (универсальный) преобразователь, построенный по типовой схеме SEPIC-преобразователей с двумя взаимосвязанными контурами предварительного повышения и последующего понижения выходного напряжения. Универсальный преобразователь HW-132 способен увеличивать или уменьшать уровень входного напряжения 3.5 - 12В постоянного тока, стабильно поддерживать на выходе установленный вольтаж в регулируемом диапазоне от 1.2 до 24В. Допустимая выходная мощность HW-132 крайне мала, и определяется выходным напряжением: для 1-2В мощность на выходе не более 2Вт, для 2-20В - не выше 3Вт, для 20-24В предельный максимум составляет 2.5Вт.

Модель преобразователя напряжения постоянного тока HW-132 собрана на микроэлектронном чипе ШИМ-регулятора SDB628, объединяющего внутри себя силовой MOSFET-транзистор с блоком управления интегрированной логики, переключающего импульсы вырабатываемого напряжения на частоте до 1.2 МГц. Ток потребления SDB628 от первичного источника энергии ограничен 2 амперами. ШИМ-регулятор выдерживает нагрузки до 0.85А с нагревом собственного корпуса до 80°С в рабочем режиме (t окружения +25°С). Мощные нагрузки с током до 1-1.5А возможны в среде с улучшенным охлаждением всех компонентов платы. SDB628 обладает функцией автоотключения при перегреве свыше 155°С.
