ТТ-3 універсальний тестер призначений для вимірювання сили і напруги постійного струму, діючого значення напруги змінного струму синусоїдальної форми, опору постійному струму.



Прилад комбінований ТТ-3 застосовується в лабораторних, цехових, польових умовах та умовах ремонтних майстерень.


Технічні характеристики ТТ-3:



Межі виміру:

- сили постійного струму – 0,1 мА; 0,3 мА; 3 мА; 30 мА; 300 мА; 3000 мА;

- напруги постійного струму – 0,1 В; 1 В; 3; 30 В; 100 В; 300 В; 1000 В ;

- напруги змінного струму – 1 В; 3; 30 В; 100 В; 300 В; 1000 В ;

- опір постійному струму – 1 кОм; 2 ком; 20 ком; 200 ком; 2 МОм.



Діапазон виміру опору з додатковим джерелом на 30 В постійного струму при множнику ×10 000 - від 10 кОм до 20 МОм.

Похибка приладів тестери ТТ-3:

- при вимірі сили постійного струму меж 0,1 мА, 0,3 мА, 3 мА - ±1,5% кінцевого значення шкали;

- для меж 30 мА, 300 мА, 3000 мА – ±2,5%;

- при вимірі при постійній напрузі на межі 0,1 - ±4% кінцевого значення шкали;

- на інших межах постійної напруги – ±2,5%;

- при вимірі на змінному струмі - ±4% кінцевого значення шкали;

- при вимірі опору – ±2,5% від довжини робочої частини шкали.



Зміна показань комбінованого приладу ТТ-3, викликане відхиленням частоти від номінальної до будь-якого значення частоти в області:

- від 40 Гц до 1000 Гц, на межах 3, 10 і 30 В - не більше ±2,5%;

- від 40 Гц до 4000 Гц на межі 100 В – не більше ±4%.



Падіння напруги на приладі під час вимірювання постійного струму становить:

- на межі 100 мкА - 0,1 В;

- не більше 3 мА; 30 мА та 300 мА - 0,35 В;

- на межі 3 А – 0,4 В.



Частотний діапазон мультиметра ТТ-3 – від 40 Гц до 10 кГц.

Внутрішній опір під час вимірювання:

- постійної напруги – 10 кОм/В;

- змінної напруги – 3,3 кОм/В.



Живлення здійснюється від двох батарей – 1,3 ФМЦ-0,25 (ФБС-0,25).

Габаритні розміри – 65×110×135 мм.

Маса – не більше 1,3 кг.

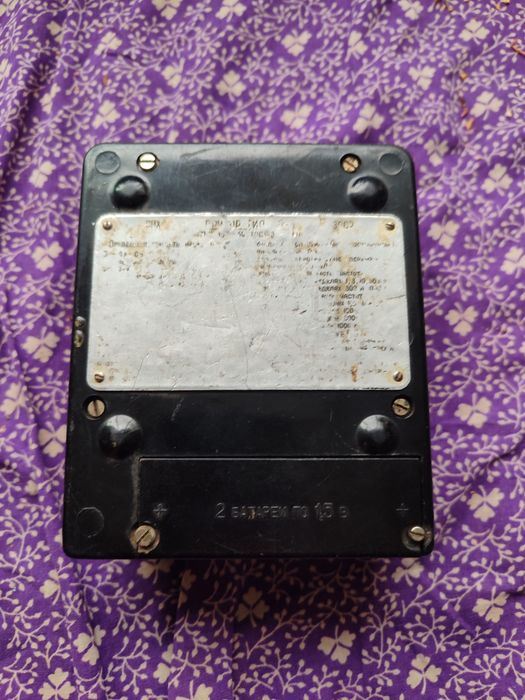

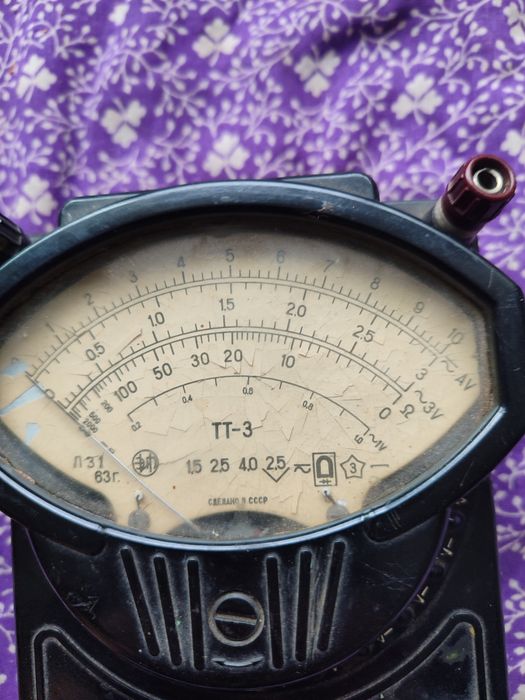

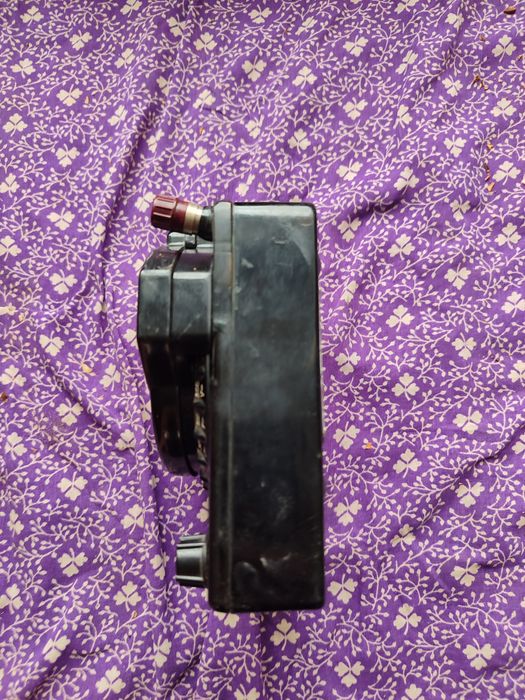

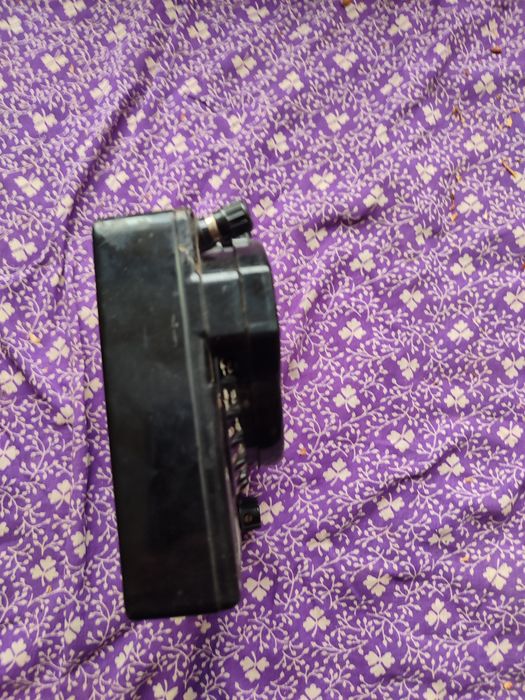

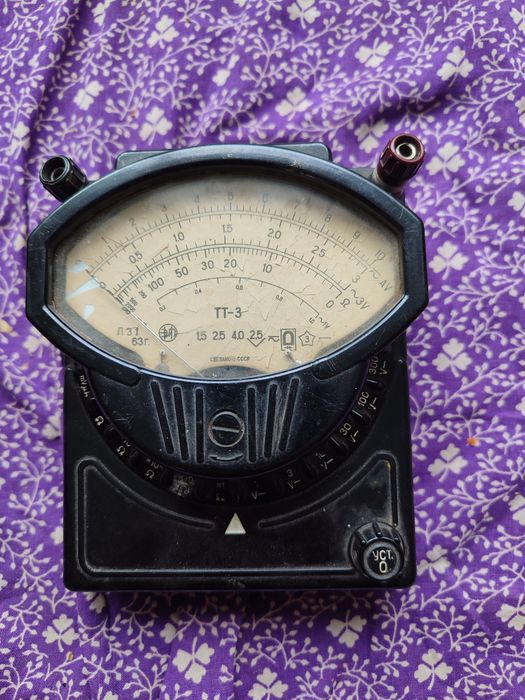

Все як на фото!
пишіть, зверніть домовимось!
