M57710-A RF Power Module – Mitsubishi
Posted on May 18, 2020 by Pinout
Part Number : M57710-A

Description : 156-160MHz, 12.5V, 30W, FM Mobile Radio

Package : RF Power Module

Manufactures : Mitsubishi

Absolute maximum ratings ( Tc=25°C )

1. Vcc : Supply Voltage : 12-17 V
2. Icc : Total Current : 17 A
3. Pin(max) : Input Power : 0.4 W
4. Po(max) : Output Power : 40 W

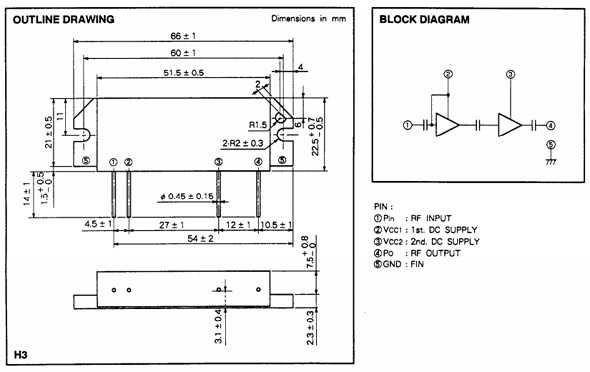

1. Pin : RF Input
2. Vcc : 1st. DC Supply
3. Vcc2 : 2st. DC Supply
4. Po : RF Output
5. GND : FIN
Вихідний підсилювач потужності базових УКХ радіостанцій 40 ватт (Морський діапазон частот)

Выходной усилитель мощности базовых УКВ радиостанций 40 ватт (Морской диапазон частот)
