Архитектура
DSTouch имеет ту же аппаратную архитектуру, что и настольные осциллографы,
С мощнымМеханизм обработки сигналов FPGA
И высокая скоростьХранение драм,
Что полностью отличается от решений на основе MCU.
По сравнению с решениями на основе MCU, DSTouch может достичь
Большая глубина храненияИВысокая частота обновления сигнала.
Прямоугольная волна-хороший способ проверить частоту дискретизации в реальном времени, и многие осциллографы низкого уровня не могут правильно отображать высокочастотные прямоугольные волны. DSTouch предоставляет несколько методов интерполяции дляИдеально восстанавливает высокочастотные прямоугольные волны.

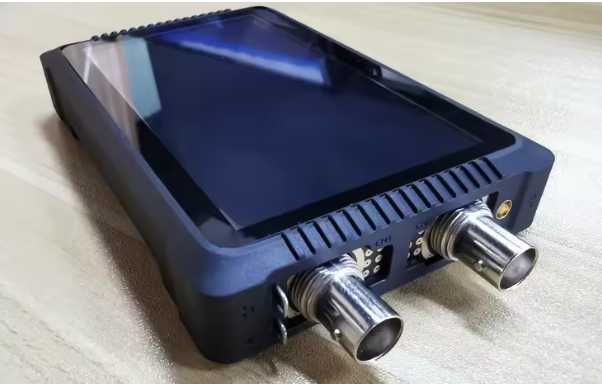

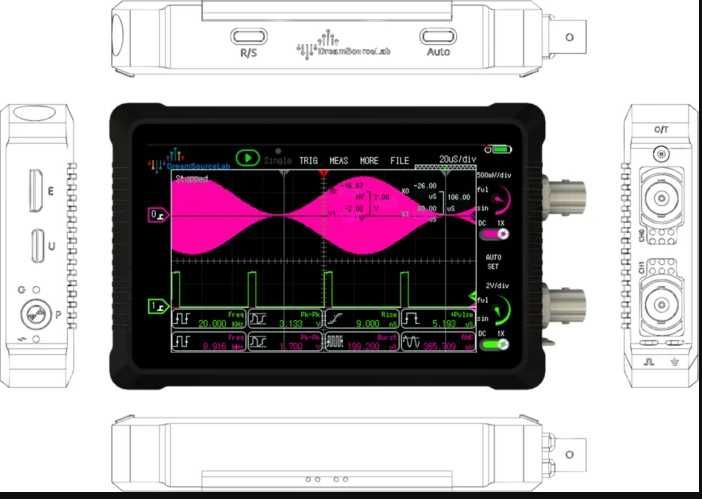

Цифровой портативный осциллограф DS4T252 DreamSourceLab, сенсорный (2 канала, 50 МГц, 200 MSa/s)

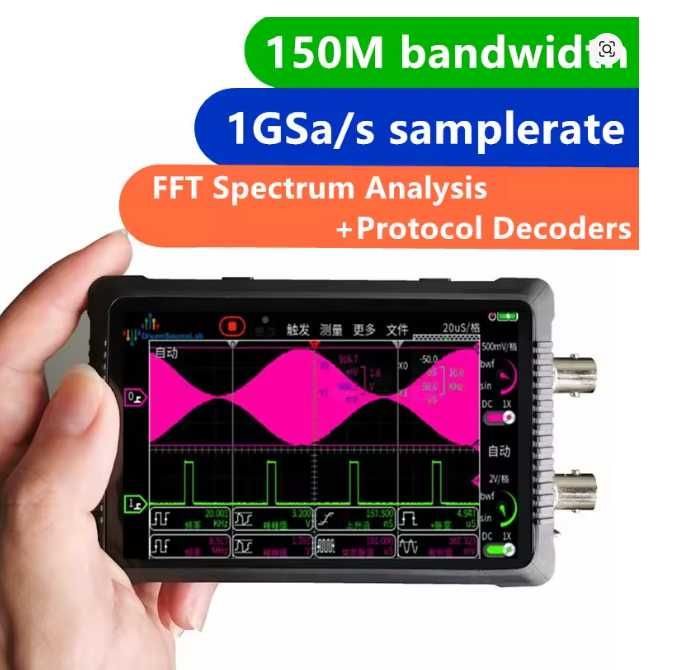

Цифровой портативный осциллограф с цветным 4,3-дюймовым дисплеем высокого разрешения. Максимальная пропускная способность достигает 150 МГц, а глубина памяти – 16 Мточек. Прибор имеет встроенный литиевый аккумулятор, благодаря которому прибор может работать автономно без подключения к сети.

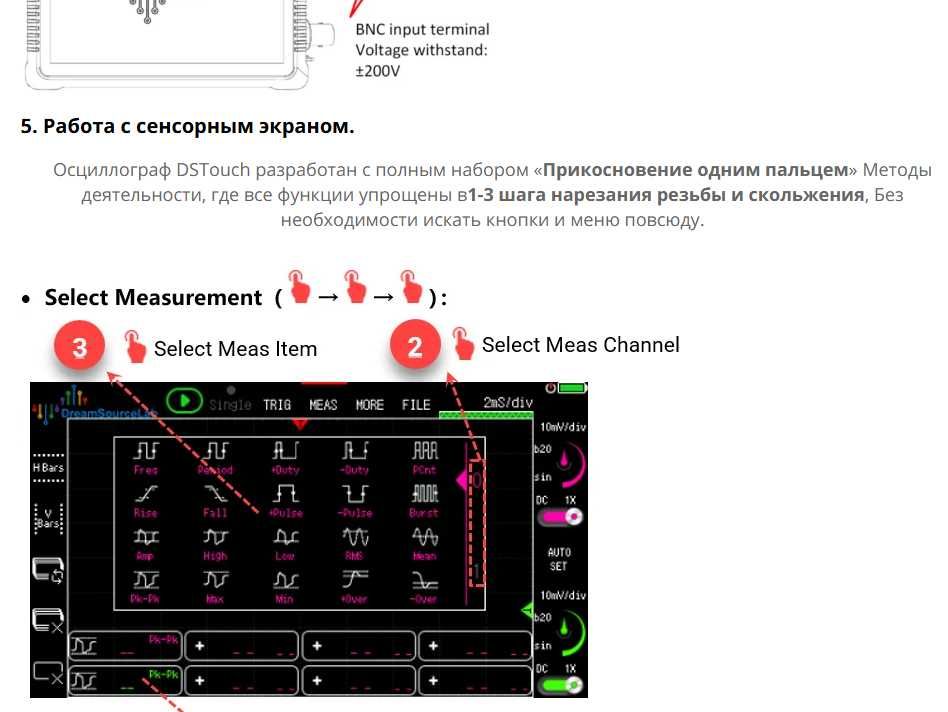

Осциллограф DSTouch разработан с полным набором «Прикосновение одним пальцем» Методы деятельности, где все функции упрощены в1-3 шага нарезания резьбы и скольжения, Без необходимости искать кнопки и меню повсюду.
Двукратное нажатиеПозволяет добавлять/удалять опцию измерения. Есть20 автоматических измеренийДоступные варианты.
Богатые возможности управления каналамиПредусмотрены в вертикальном направлении, с регулировкой колеса переченя и поддержкой дляБыстрая регулировка путем перетаскивания.
Цифровой портативный осциллограф DS4T252 имеет 3 режима захвата: автоматический, однократный и нормальный.
Однократный режим используется для захвата непериодических сигналов, нормальный – для непериодических цифровых сигналов. Автоматический используется для аналоговых периодических сигналов

Характеристики:
Размер: 117х77х20 мм
Питание: 5В, 2А, литиевая батарея 3400 мАч
Дисплей: 4.3 дюйма цветной высококонтрастный ЖК IPS экран
Сенсорная панель: емкостная
Каналы осциллографа: 2
Входной импеданс: 1МОм // ~17 пФ
Максимальное входное напряжение: 200 В
Вертикальное разрешение: От 1 мВ/Дел до 5 В/Дел
Развязка входного сигнала: AC , DC
Глубина буфера захвата: 2 Мточек
Время нарастания: 252 – 8 нс
Разрешение АЦП: 8бит
Точность измерения: ±4% вертикальная, ±4 деления горизонтальная
Частота дискретизации: 200 Мсэмплов/с
Частота дискретизации при двухканальном режиме: 100 Мсэмплов/с
Временная развертка: от 5 нс/Дел до 10 с/Дел
Синхронизация развёртки: Auto (автоматический), Normal (нормальный), Single (однократный)
Режимы запуска развёртки: по нарастающему / по спадающему фронту сигнала с настраиваемым порогом
Настраиваемые курсоры Напряжение/Время, функция autoset, автоизмерение
Корпус: мягкая резина + прочная пластиковая опорная оболочка, черный
Автоматизированные измерения: Frequency / Period / +Duty /- Duty / +Count Rise / Fall / +Width / -Width / BrstW Amplitude / High / Low / RMS / Mean Pk-Pk / Max / Min / +Over / -Over
Режимы отображения сигнала: режим X-Y (фигура Лиссажу), режим двухуровневого динамического послесвечения
Анализ формы сигнала с помощью БПФ, декодирования протокола
Типы генерирующихся сигналов: Синус / Прямоугольник / Треугольник / Пила
Частота генерирующихся сигналов: 0 – 100 кГц
Диапазон амплитуды: 0,5В – 3В

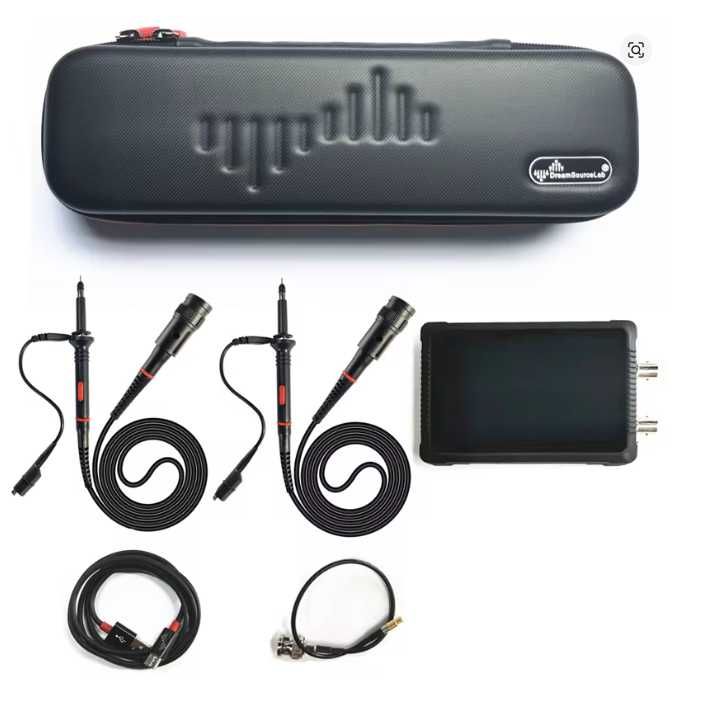

Комплектация
1 - Кейс
2.1, 2.2 - Пробники/щупы
3 - Портативный осциллограф
4 - USB кабель
5 - BNC-SMB кабель
