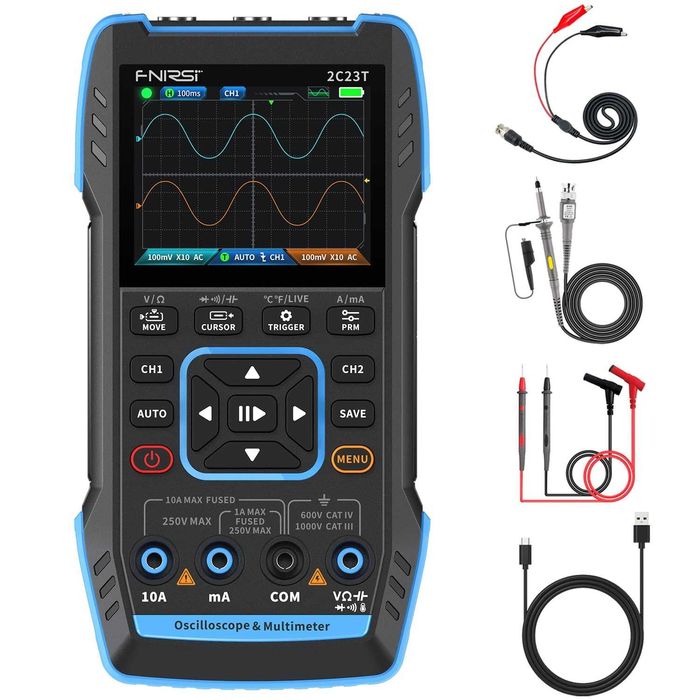

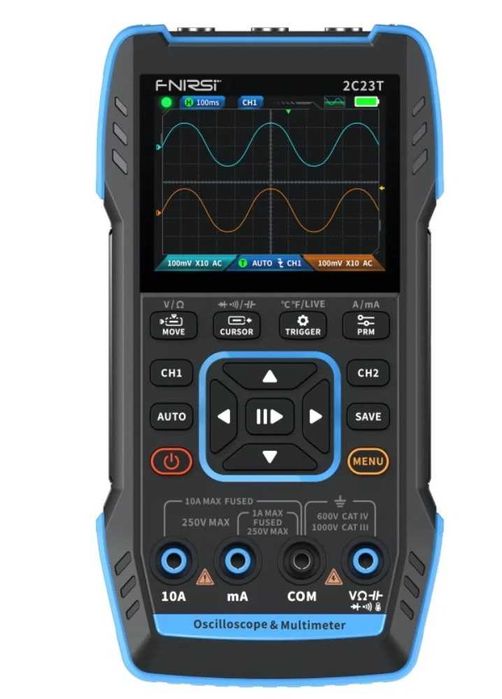

FNIRSI 2C23T- Портативный цифровой осциллограф двухканальный 10 МГц x 2 50 мс/с, мультиметр и функциональный генератор сигналов.

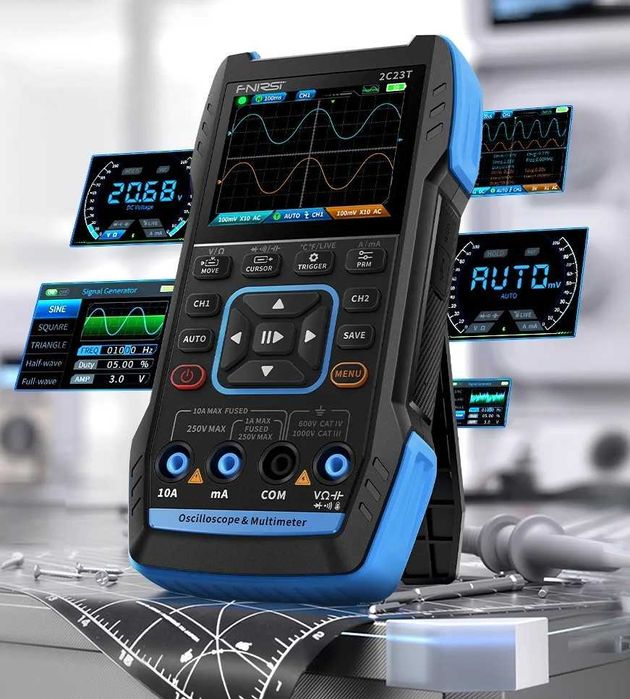

FNIRSI-2C23T — это полнофункциональный и практичный двухканальный цифровой осциллограф "три в одном".

Это устройство оснащено тремя основными функциями: осциллографа, мультиметра и генератора сигналов.

Осциллограф использует аппаратную архитектуру FPGA+MCU+ADC с частотой дискретизации 50 мс/с, аналоговой полосой пропускания 10 МГц, встроенным модулем защиты от высокого напряжения, максимальной поддержкой измерения пикового напряжения 400 В;

Поддержка сохранения и просмотра снимков экрана формы сигнала для анализа. Мультиметр имеет 4-значное истинное эффективное значение по 10 000 точек и поддерживает измерение напряжения и тока переменного/постоянного тока, а также емкости, сопротивления, диода, включения/выключения и других функций измерения.

Оснащенный встроенным генератором функциональных сигналов DDS, он может выводить 7 типов функциональных сигналов с максимальной выходной частотой 2 МГц для всех сигналов и шагом 1 Гц; Выходная частота, амплитуда и рабочий цикл регулируются.

Используя 2,8-дюймовый ЖК-экран высокой четкости с разрешением 320 x 240 и встроенную литиевую аккумуляторную батарею емкостью 3000 мАч, время работы может достигать 6 часов.

Осциллограф

Канал: двухканальный

Частота выборки: 50M

Аналоговая полоса пропускания: 10 м (двухканальный независимый 10 м)

Глубина хранения: 32 КБ

Импеданс: 1 МОм

Диапазон временной развертки: 50 нс-10 с

Вертикальная чувствительность: 20 мВ/дел-10 В/дел

Максимальное измеренное напряжение: 400 В

Режим триггера: АВТО Нормальный Одиночный

Тип триггера: нарастающий фронт, спадающий фронт

Режим отображения: YT,Прокрутка

Метод соединения: переменный и постоянный ток

Сохранить скриншот формы сигнала: Да

Экспорт изображений сигналов: Да

Мультиметр

Напряжение постоянного тока: 9,9 В-999,9 В

Напряжение переменного тока: 9,9 В-750,0 В

Постоянный ток: 9999 мкА - 9,9А

Переменный ток: 9999 мкА - 9,9 А

Сопротивление: 999,9 Ом - 99,99 МОм

Емкость: 9,999 нФ -99,99 мФ

Диод: Да

Функция Генератор сигналов

Канал: один канал

Частота: 1 Гц-2 МГц

Амплитуда: 0,1-3,3 В

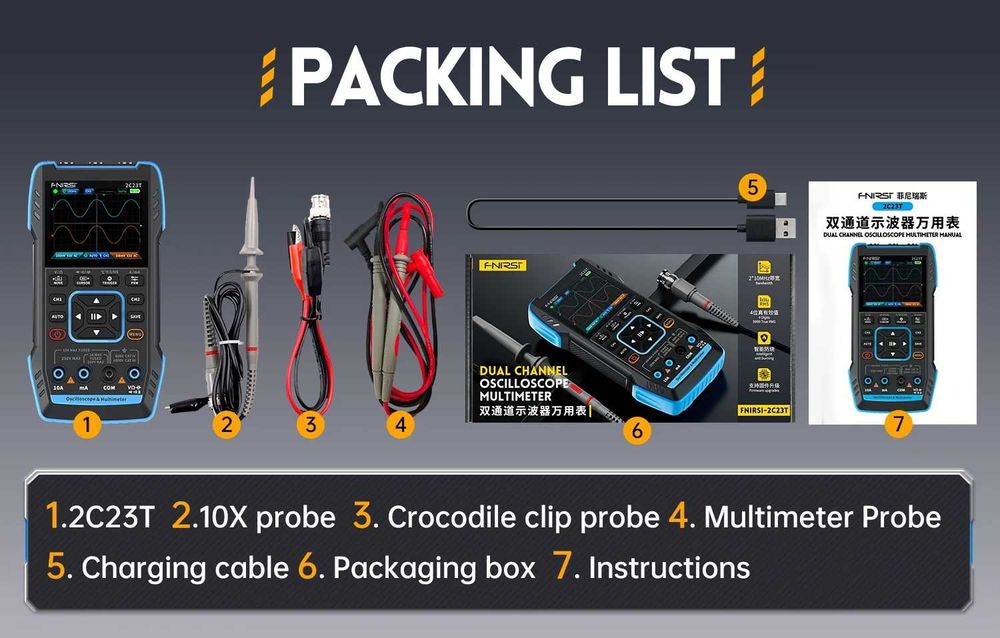

Комплектация

2С23Т 1

Датчик P6100 1

Зонд с зажимом типа «крокодил» 1

Мультиметр Зонд 1

Зарядный кабель 1

Руководство пользователя 1

Упаковочная коробка 1
