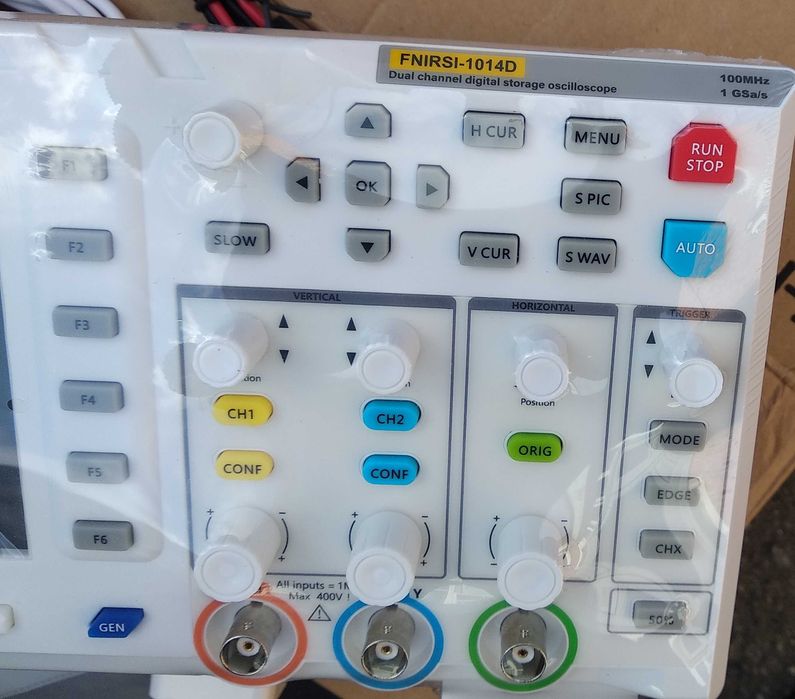

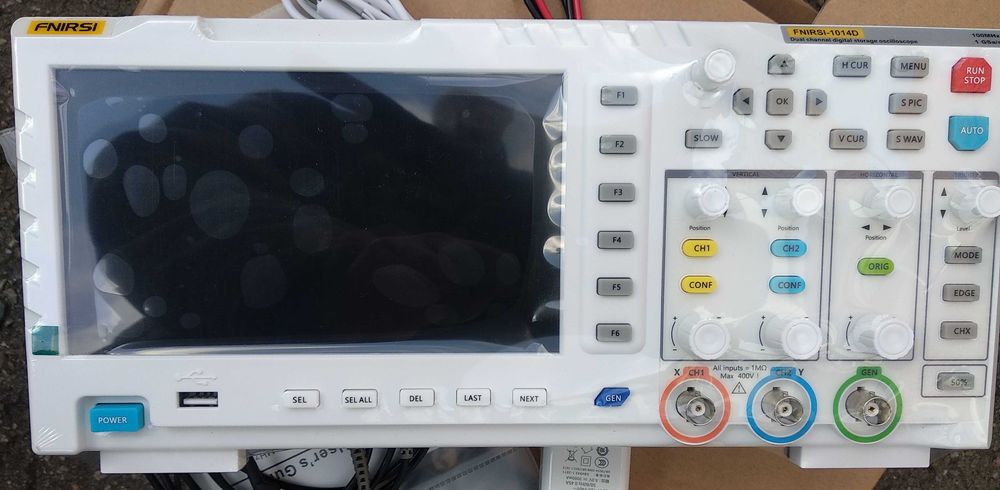

FNIRSI-1014D — это осциллограф и генератор сигналов «два в одном», частота дискретизации в реальном времени составляет 1 Гвыб/с, аналоговая полоса пропускания 100 МГц*2, 7-дюймовый TFT ЖК-дисплей, встроенный модуль защиты от высокого напряжения. выдерживает постоянное напряжение до 400 В, не беспокоясь о возгорании осциллографа, вызванном тем, что щуп не переходит на 10-кратную передачу, встроенный генератор сигналов с функцией DDS и оригинальный в отрасли прерывающий выход ( 2,5 В на пиксель), весь шаг частоты сигнала составляет 1 Гц , поддерживает 14 видов стандартных функциональных сигналов и настраиваемый сигнал прерывания, прерывание. Устройство вывода перехватывает часть или всю часть сложных сигналов, измеренных осциллографом, в качестве выходного сигнала генератора сигналов, который может хранить до 1000 настраиваемых сигналов резки. сигналы выключения.

Встроенный генератор сигналов DDS, поддержка 12 видов функциональных сигналов.
Функция захвата выходного сигнала, которая может хранить до 1000 сигналов захвата.
Целевой высокоинтеллектуальный алгоритм декодирования, срок службы кодера бесконечен, а интеллектуальная функция защиты от ожогов 1X выдерживает выдерживаемое напряжение до 400 В.
С полосой пропускания аналогового сигнала 100 МГц * 2 и частотой дискретизации 1 Гвыб/с (1X = 5 МГц, 10X = 100 МГц).
Полностью подходящий 7-дюймовый цветной TFT-ЖК-дисплей с разрешением 800*480 пикселей, яркими цветами и высокой контрастностью.
Высокий диапазон измерения напряжения: 1X может измерять 0–40 В, 10X может измерять 0–400 В.
Измерение до 12 параметров: VPP, VP, Vmax, Vmin, Vavg, Vrms, Частота, Обязанность+, Обязанность-, Время+, Время-, Период.
Функция измерения курсора: удобно вручную измерять период, частоту и напряжение.
Полная функция запуска (одиночный, нормальный, автоматический), и в любое время отображение формы сигнала (функция паузы) замораживается.
Оснащен высокоэффективным режимом «АВТО» одной кнопкой, функцией сохранения сигналов и снимков экрана одной кнопкой.
Встроенная память объемом 1 ГБ позволяет хранить до 1000 снимков экрана + 1000 наборов данных сигналов.
Мощный менеджер изображений сигналов поддерживает просмотр миниатюр, просмотр, подробный просмотр, перелистывание страниц, удаление и увеличение, уменьшение, перемещение и т. д.
Оснащен интерфейсом USB, который можно подключить к компьютеру, чтобы поделиться своими снимками экрана с компьютер, удобный для вторичного анализа.
Функция графического отображения фигур Лиссажу может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов.
Функция отображения FFT, может анализировать спектральные характеристики сигнала, технология памяти, экран обновления формы сигнала не мерцает.
Благодаря функции регулировки яркости экрана и функции регулировки яркости фоновой сетки также легко носить с собой.

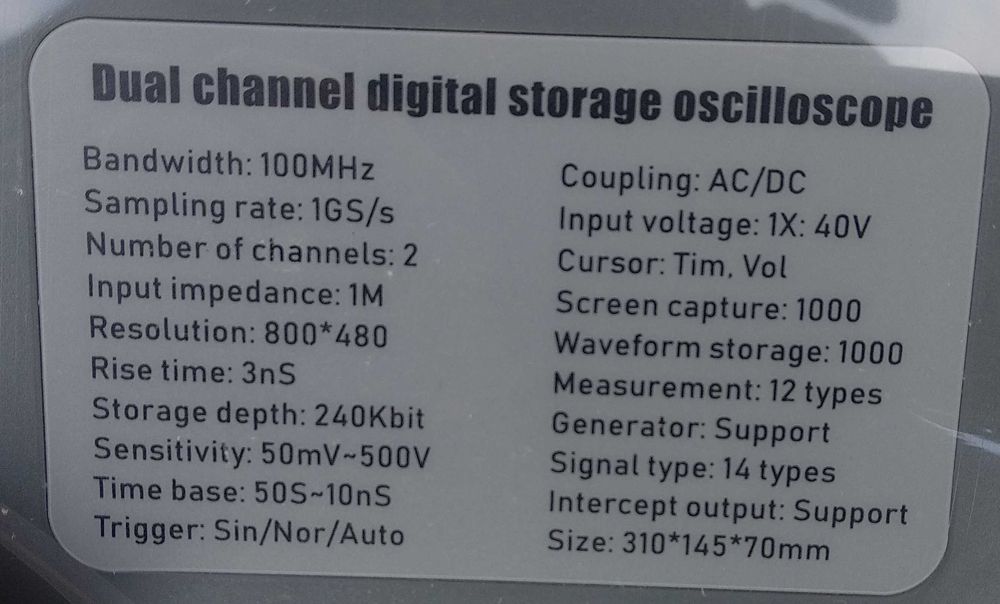

Технические характеристики:
Материал: ABS
Ширина аналогового диапазона: 100 МГц * 2
Количество каналов: 2 канала
Максимальная частота дискретизации в реальном времени: 1 Гвыб/с
Чувствительность по вертикали: 50 мВ/дел ~ 500 В/дел
Диапазон горизонтальной развертки: 50 с/дел ~ 10 нс/дел
Максимальное испытательное напряжение: 40 В (пробник 1X), 400 В (пробник 10X)
Глубина памяти: 240 Кбит
Входное сопротивление: 1 МОм
Точность АЦП: 8 бит
Режим связи: переменный/постоянный ток
Режим запуска: одиночный, нормальный, автоматический
фронт запуска: Нарастающий/нисходящий фронт
Внешнее напряжение триггера 0–40 В
Порты расширения: экспорт изображений через USB
Размер упаковки: 340*140*70 мм
Вес упаковки: 1949 г
