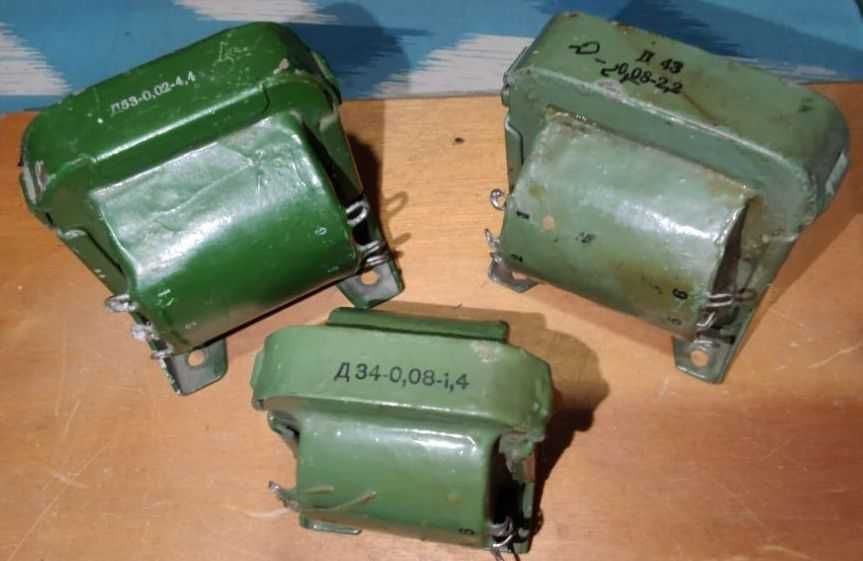

Дроссель Д34 низкочастотный малогабаритный унифицированный с одной основной и одной компенсационной обмоткой и индуктивностью 0.08 Гн.
Предназначен для работы в источниках питания и используется в фильтрах выпрямителей радиоэлектронной и радиотехнической аппаратуры общего и специального назначения.
Дроссели фильтров выпрямителей типа Д изготавливаются на броневых магнитопроводах унифицированной конструкции, индуктивностью от 150 мкГн до 40 Гн и номинальным током подмагничивания от 0,02 до 25 А.
Выпускаются 26 типоразмеров, 222 типономиналов на магнитопроводах типа ШЛ и ШЛМ.
Дроссель состоит из магнитопровода, катушки, обоймы и устройства крепления.
Конструкция дросселей разработана для монтажа на металлическом шасси аппаратуры или на печатных платах со смешанным монтажом и креплением винтами.
Производятся во всеклиматическом исполнении «В» и в исполнении для умеренного и холодного климата «УХЛ» по ГОСТ В 20.39.404-81.
Дроссели фильтров выпрямителей типа Д допускают эксплуатацию при температуре окружающей среды от -60 до +85 °С и относительной влажности воздуха 98 % при температуре +40 °С.
Устойчивы к воздействию синусоидальной вибрации в диапазоне частот 1-2500 Гц с ускорением 20 g и ударных нагрузок с длительностью 1-3 мс с ускорением 100 g.

Дроссель Д40
Магнитопровод: ШЛ16 х 16
Индуктивность: 5 Гн
Номинальный ток: 0,18 А
Масса: 650 г

Тип

дросселя

Сердечник Индуктивность
при ном.
токе, Гн Номинальный
ток А Сопротивление обмоток, Ом
Выводы 1-2 Выводы 3-6

Д34 ШЛ16 х 16 0,08 1,4 2,60 0,15

Д43 ШЛ20 х 20 0,08 2,2 1,85 0,076

Д53 ШЛ20 х 20 0,02 4,4 0,35 0,02

Характеристики Д 43:
Индуктивность, мГн, не 0,08
Максимальная амплитуда тока, А 2,2
Масса, кг, не > 1,2
Длина, мм 82
Ширина, мм 71
Высота, мм 88

Характеристики Д53:

Цвет изделия зеленый
Фактическая маркировка Д53
Габаритные размеры L*W*H 87х79х65 mm
Технические характеристики
Типоразмер магнитопровода ШЛ20х20
Сопротивление обмоток 0,35
Ток подмагничивания 4,4
Индуктивность 0,02
