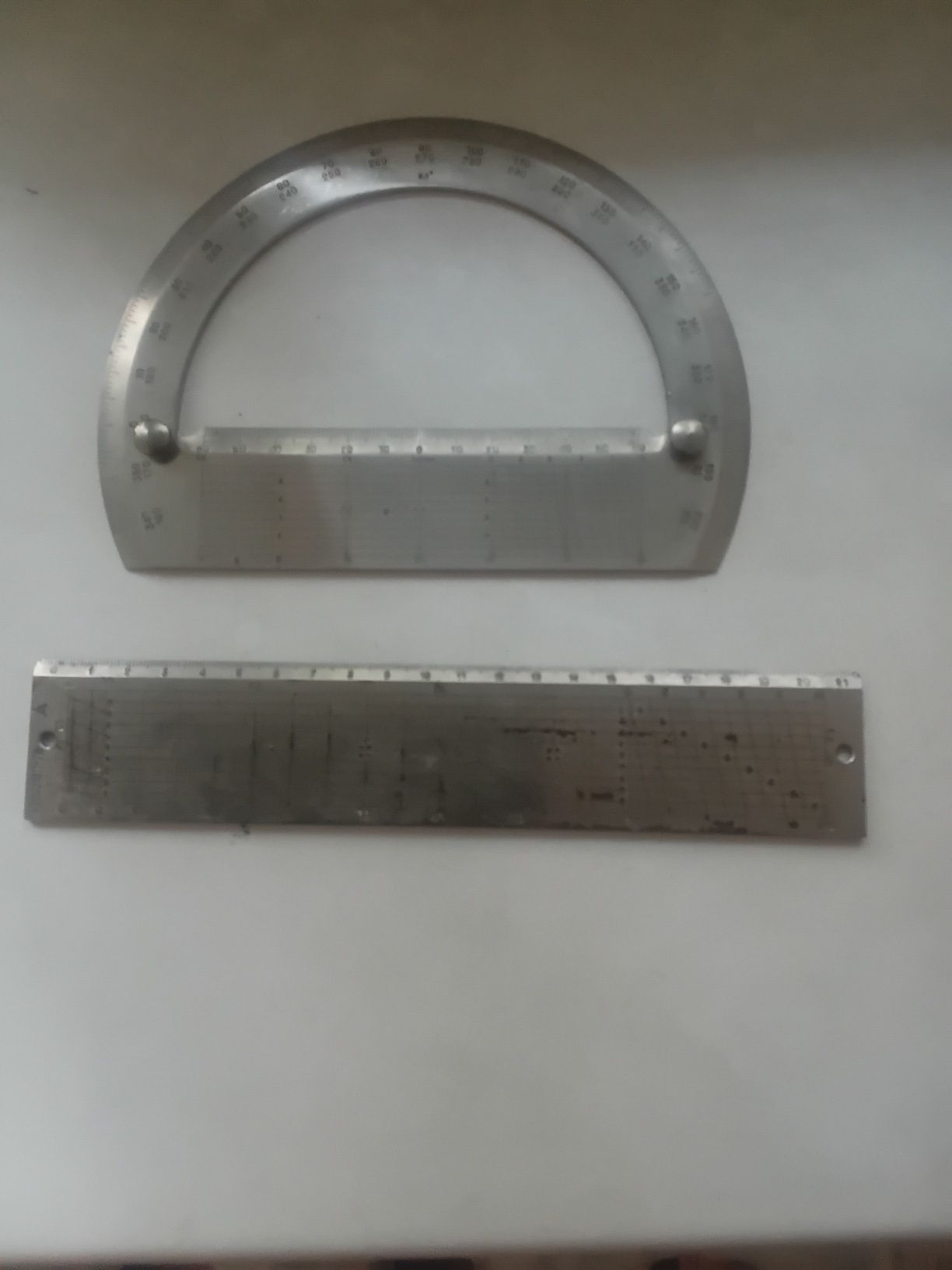

Транспортир геодезический ТГ-А - это камеральный инструмент предназначен для построений и измерения углов, а также нанесения расстояний на планах и картах

Масштабная линейка

Все б/у- деда инструмент

Описание и применение геодезический транспортир ТГ-А:

Транспортир геодезический ТГ-А предназначен для построений и измерения углов, а также нанесения расстояний на планах и картах. На лицевой стороне наносится поперечный масштаб (поперечный масштаб транспортира ТГ-А позволяет измерить и отложить отрезки на планах, не прибегая к оценке на глаз долей наименьших делений масштаба).

Технические характеристики транспортир ТГ-А:

Наименование показателей транспортира ТГ-А

Нормы

1.Радиус круговой шкал, мм

90±1

2.Толщина транспортира, мм

2,5±0,5

3.Длина прямолинейной шкалы, мм

120

4.Цена деления круговой шкалы, град.

0,5

5.Цена деления прямолинейной шкалы, мм

1,0

6.Допускаемая погрешность нанесения штрихов круговой шкалы, мин.

±3

7.Допускаемые отклонения действительной длины прямолинейной шкалы от номинального значения, мм:

±0,1

для любого дециметрового интервала

±0,1

для любого сантиметрового и миллиметрового интервала

0,1±0,03

8.Ширина штрихов кругов, шкалы, мм

0,1±0,03

9.Ширина штрихов прямолинейной шкалы, мм


10.Длина штрихов круговой шкалы, мм:

5,0±0,3

пятиградусных

3,0±0,2

градусных

1,5±0,2

полуградусных


11.Длина штрихов прямолинейной шкалы, мм:

6,5±0,15

сантиметровых

5,0±0,15

пятимиллиметровых

3,5±0,15

миллиметровых

0,2

12.Глубина штрихов, мм не менее



Транспортир геодезический ТГ-А, складского хранения, 1980-1990 годов выпуска.

Прошел предпродажную подготовку и проверку технических и метрологических характеристик.

Геодезический транспортир ТГ-А имеет на лицевой стороне таблицу с поперечным масштабом, аналогичную линейки поперечного масштаба ЛПМ.

На лицевой стороне наноситься поперечный масштаб (поперечный масштаб позволяет измерить и отложить отрезки на планах, не прибегая к оценке на глаз долей наименьших делений масштаба).

Порядок работы транспортиром ТГ-А:
При измерениях и построениях углов с помощью транспортира геодезического ведут отсчет градусов направлений по крестовой шкале. Для измерения отрезков циркуль-измеритель накладывается на масштаб таким образом, чтобы обе его ножки лежали на одной горизонтали, причем одна находилась бы на вертикали, а другая трансверсали. Длина измеряемого отрезка линии определяется как сумма чисел, подписанных у соответствующей вертикали, трансверсали и горизонтали.

Высылаю любой почтой по частичной предоплате
