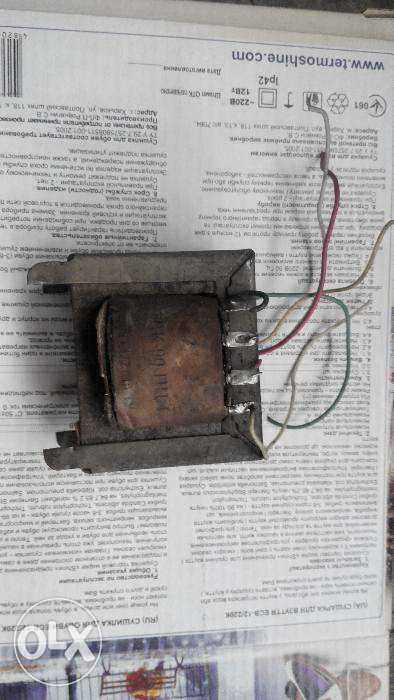

Трансформатор ТВК90-ПЦ4, б/у. Отправлю по Украине.

ТВК-90ПЦ4 применяют в полупроводниковых каскадах кадровой развертки телевизоров цветного изображения типа УЛПЦТИ-61. Помимо первичной (коллекторной) и вторичной (отклоняющей) обмоток имеется обмотка для формирования импульсов сведения. Трансформатор используют совместно с кинескопом 61ЛКЗЦ и отклоняющей системой ОС-90ЛЦ2.

Габариты трансформатора: 60 х 60 х46 мм

Габариты сердечника: 56 х 48 х 24 мм (магнитопровод УШ16 х 24, габаритная мощность 8 ВА)

Точные данные обмоток отсутствуют. Замеры показали следующие результаты:

Выводы 1 -2 -3 - активное сопротивление 12 Ом, индуктивность 480 мГн

(2 обмотки со средней точкой предположительно по 260 витков ПЭЛ-0,41)

Выводы 6 - 7 - 8 - активное сопротивление 23 Ома, индуктивность 74 мГн

(2 обмотки со средней точкой предположительно по 200 витков ПЭЛ-0,18)

Выводы 9 - 10 - 11 - активное сопротивление 12 Ом, индуктивность 18,5 мГн

(2 обмотки со средней точкой предположительно по 100 витков ПЭЛ-0,18)

Варианты использования:

- как многообмоточный дроссель

- как трансформатор преобразователя напряжения

Ориентировочная масса 520 г.
