Трансформатори ТПП 322-220-50 використовуються для живлення напівпровідникової апаратури від мережі змінного струму частотою 50 Гц та напругою 220 В. Основні параметри трансформаторів серії ТПП 322-220-50 наведено у табл.
Електричну схему трансформатора ТПП 322-220-50 надійшлю за потреби.

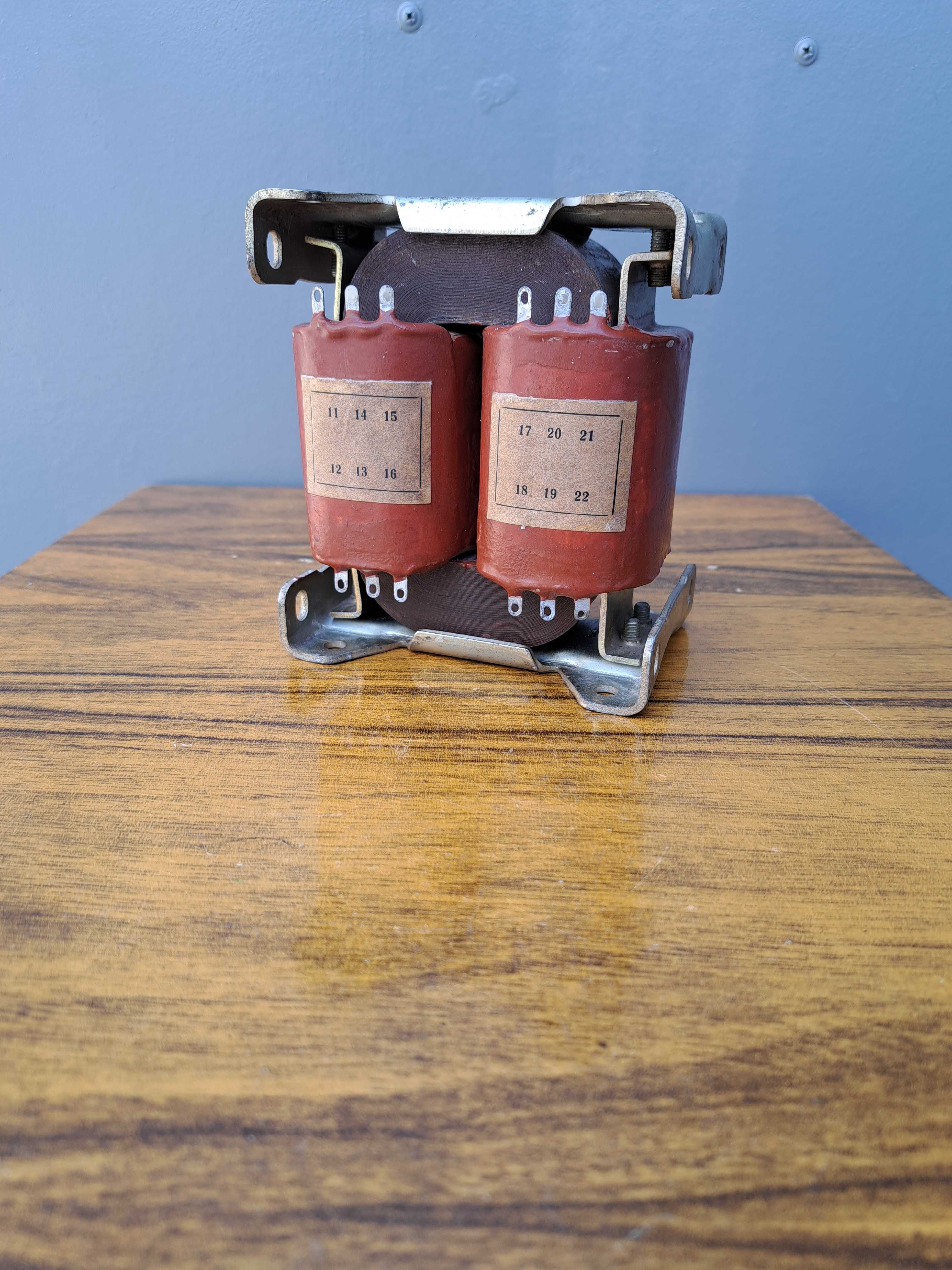

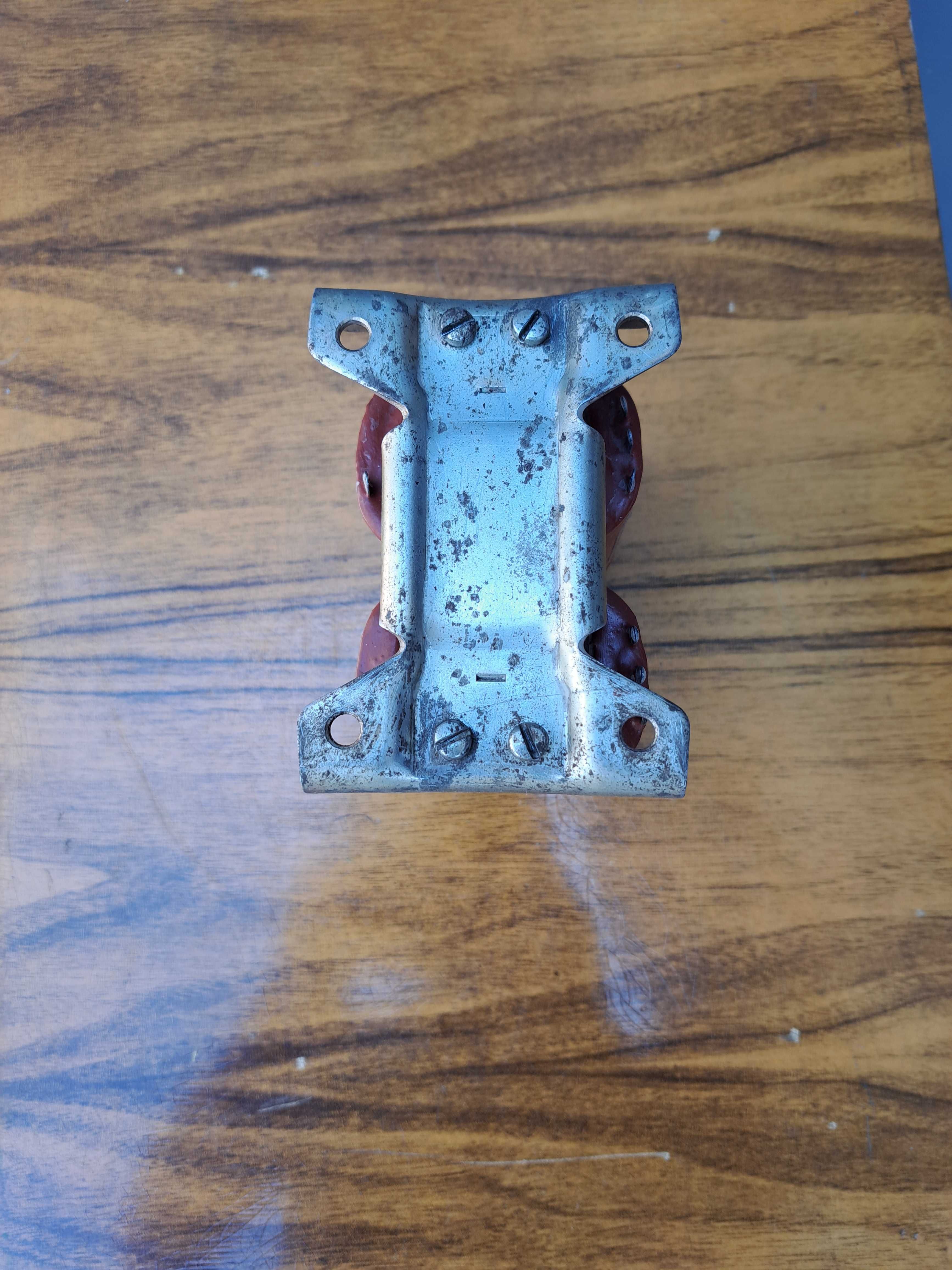

Трансформатори ТПП 322-220-50 стрижневої конструкції виконані на магнітопроводах ПЛМ 27*40 мм, що включають в мережу з напругою 220 В 50 Гц. Для цього необхідно з'єднати виводи 3 і 9, а напругу 220 В подати на виводи 2 і 7.
Потужність трансформатора 200 Вт.
Вторинні обмотки можна з'єднувати як послідовно, так і паралельно, отримуючи різні напруги та струми.

Трансформатор Напруга вторинних обмоток, В Струм
вторинних
обмоток, А
11-12 13-14 15-16 17-18 19-20 21-22
ТПП322 10 10 20 20 2,48 2,48 3,2
