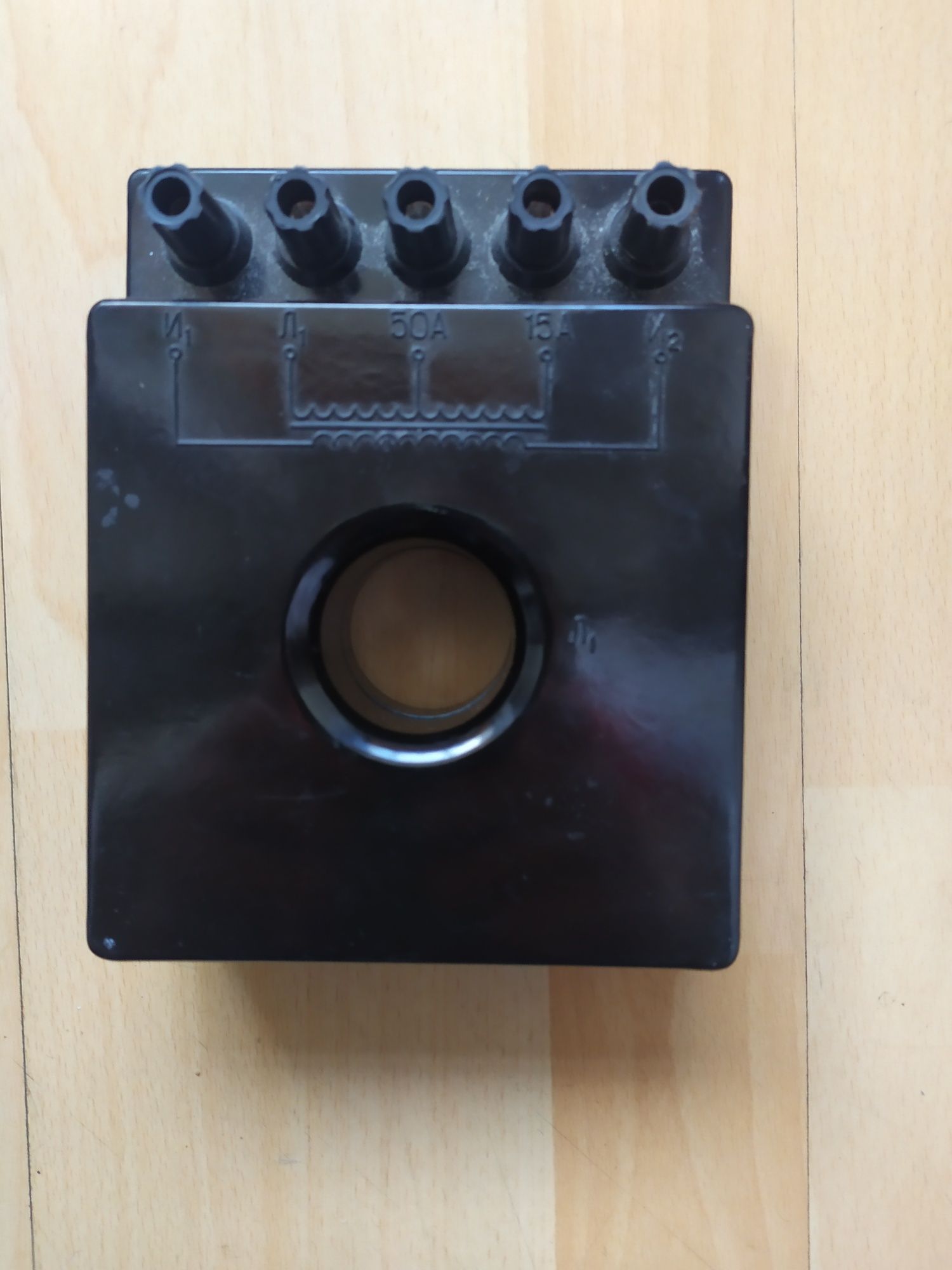

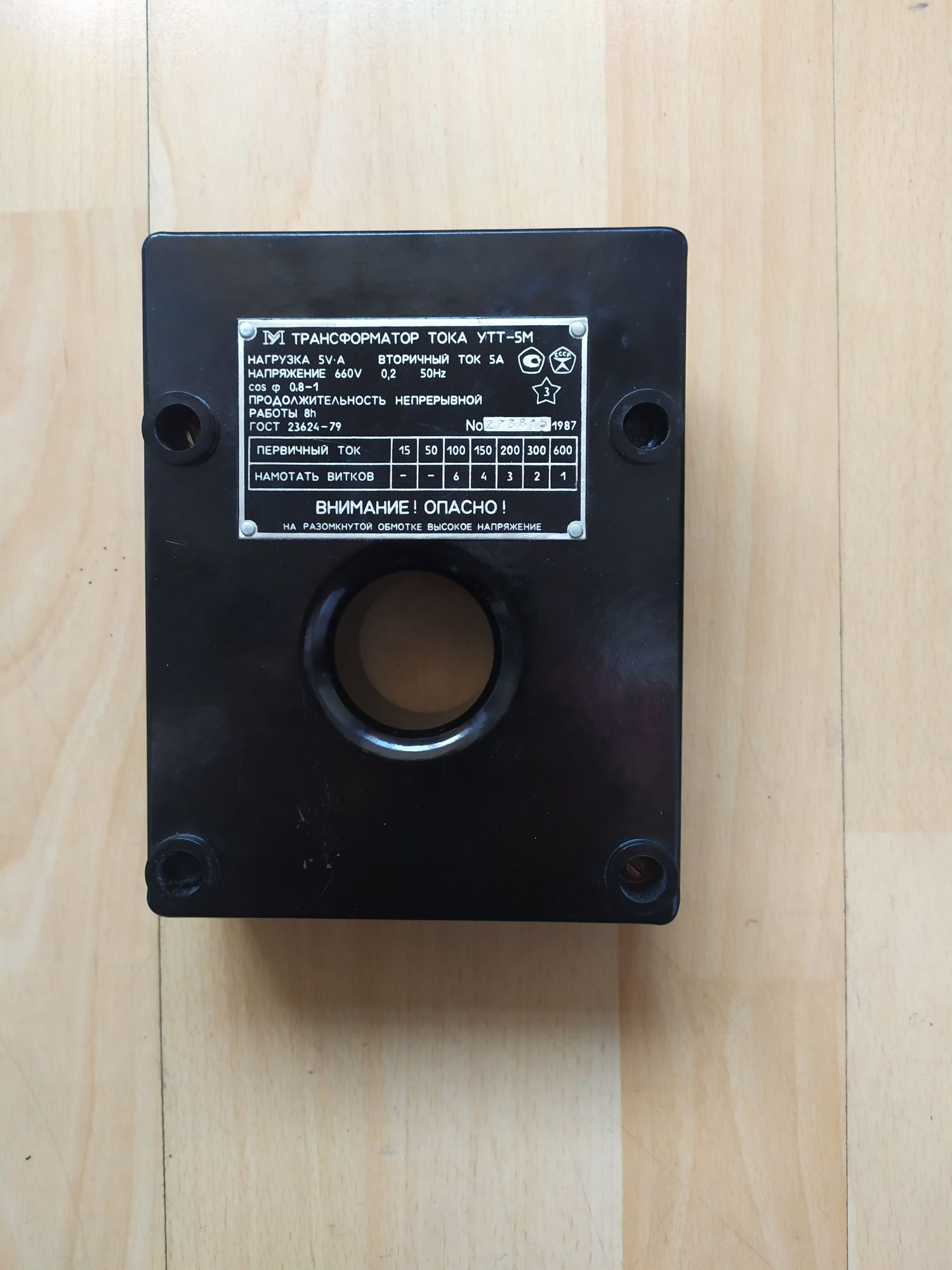

Трансформатор струму вимірювальний лабораторний УТТ-5М

Трансформатори струму УТТ-5М вимірювальні лабораторні призначені для використання в ланцюгах змінного струму при електричних вимірах.

Трансформатор струму УТТ-5М призначений для роботи в закритих приміщеннях при температурі навколишнього повітря від плюс 10°С до 35°С і відносній вологості до 80% при температурі 30°С.

Технічні характеристики:

Номінальне значення напруги первинної обмотки відносно корпусу та вторинної обмотки 660В.
Основні характеристики трансформатора струму УТТ-5М і допустимі значення похибок:

Номінльное значення змінного струму, А - 15А; 50А; 100А; 150А; 200А; 300А; 600А

Номінльное значення вторичного струму, А -5А;

Нормальное значення частоти, Гц - 50;

Номінльное значення вторичве навантаження, ВА -5 при cosφ=0,8-1;

Клас точності - 0,2;

Межа допустимої похибки при вимірюванні I від 0 до 120%, Ін
Струмового: ±[0,2+0,04(Iн/I - 1)];
Кутовий: ±[10+1 (Iн/I - 1)];

Нормальная область значень вторичной завантаження, % - 25-100;

Примітка: Ін-номінальне значення первинного струму, А; I — первинний струм А
Електричний опір ізоляції первинних обмоток щодо вторинних обмоток і корпусу не менше 40 МОм, вторинних обмоток щодо корпусу - не менше 20мом.

Випробувальна напруга змінного струму частоти 50 Гц (діюче значення) первинної обмотки щодо вторинної обмотки і корпусу 3кв, вторинної обмотки щодо корпусу – 2кВ

Габаритні розміри, не більше 164х131х60мм.

Діаметр центрального отвору, 37мм.

Маса, не більше 1,5 кг.

Тривалість безперервної роботи трансформатора УТТ-5М не більше 8год.

Час перерви до повторного включення, не менше 30хв.
