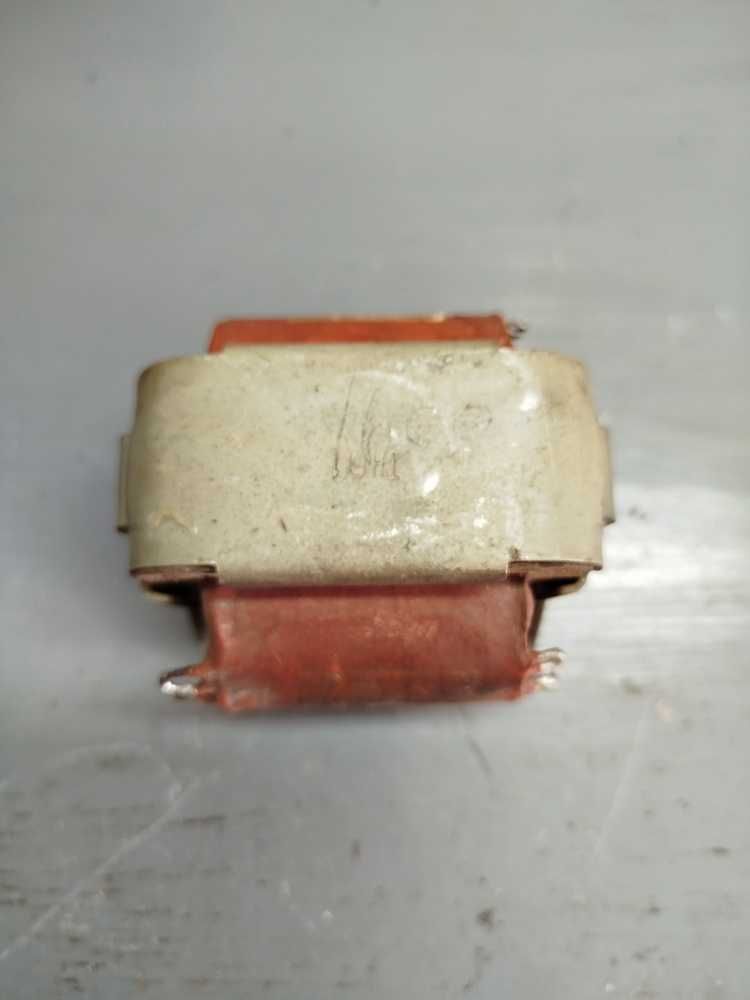

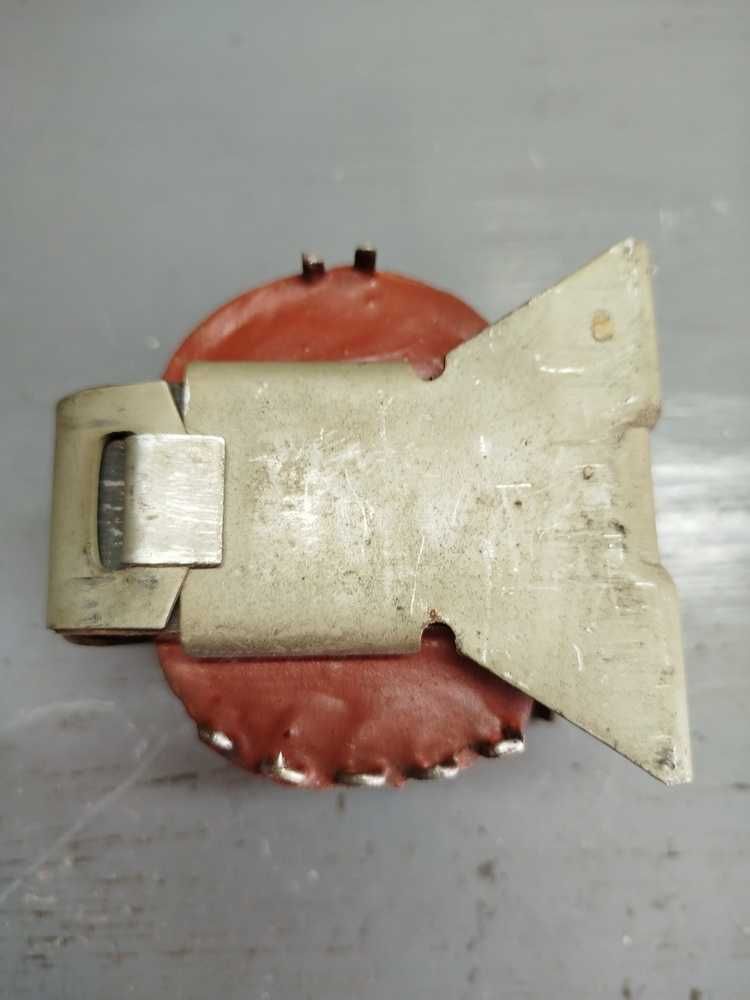

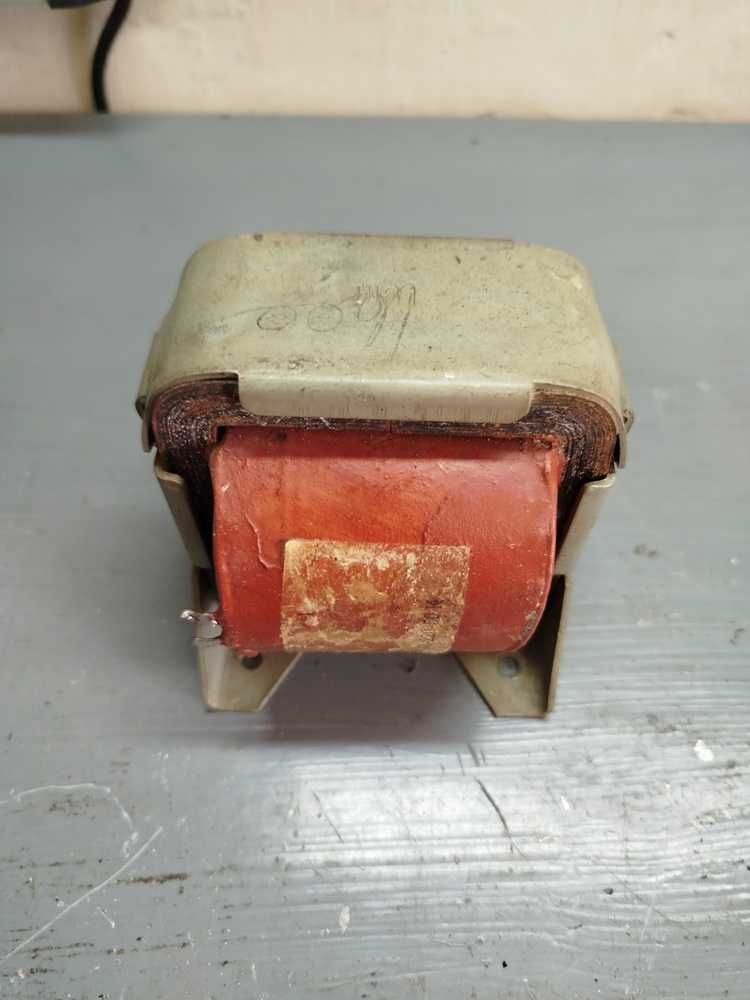

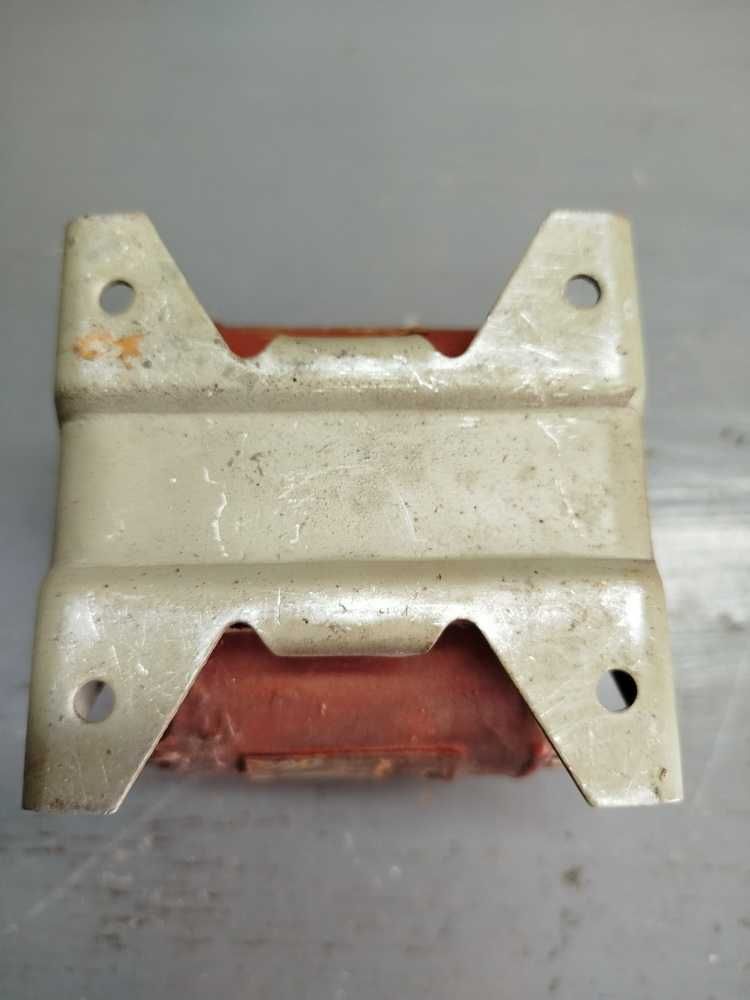

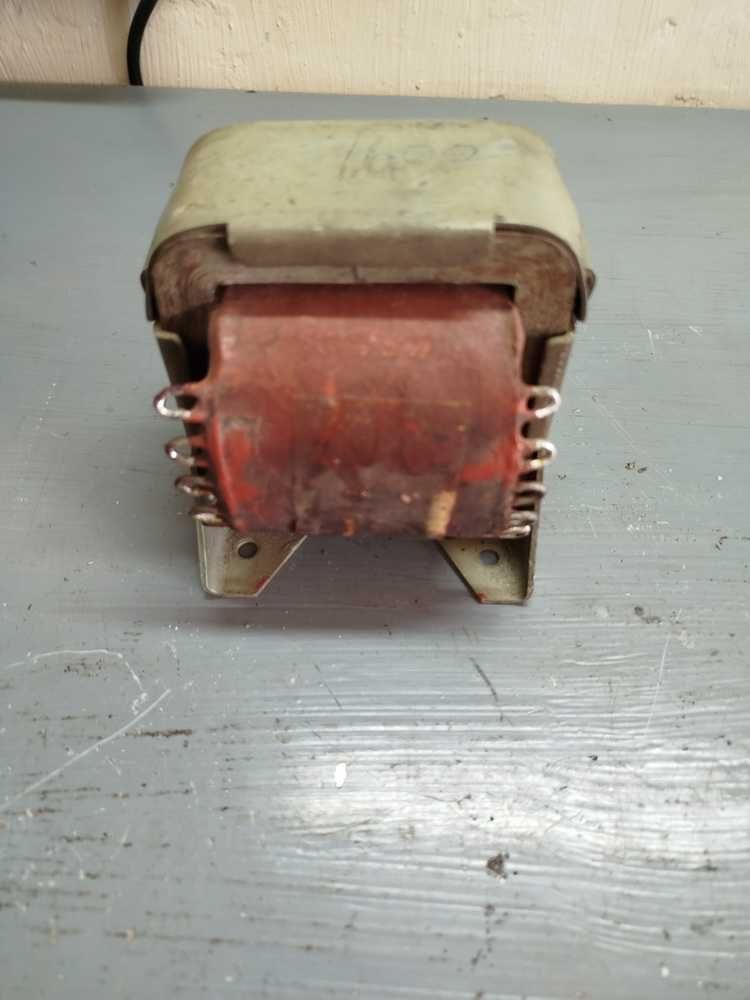

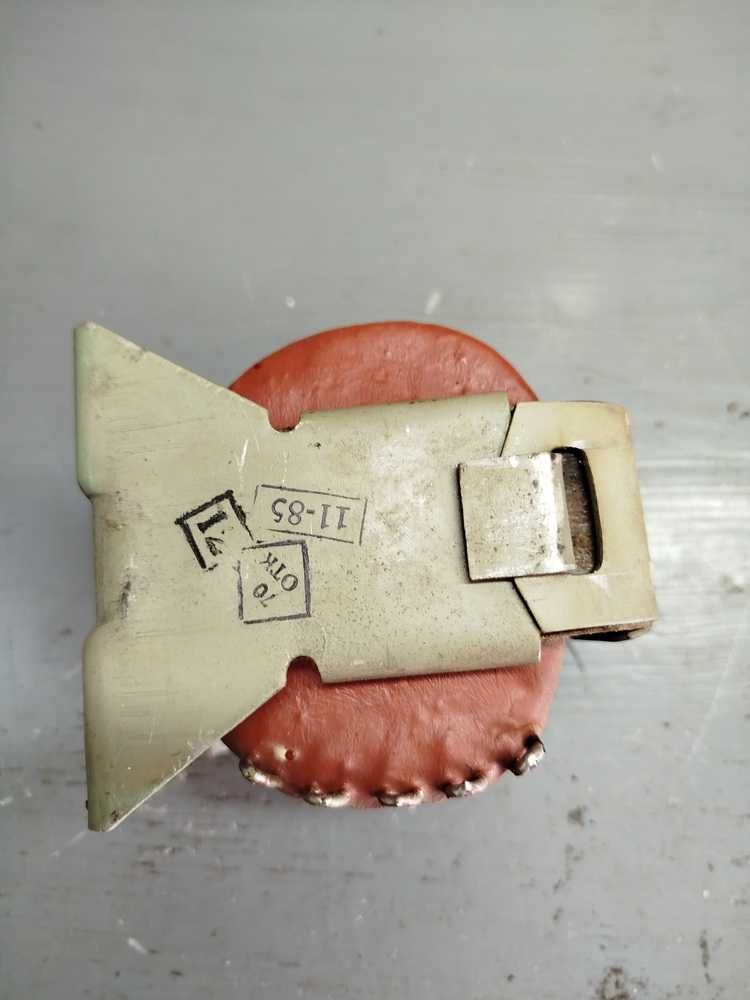

Транформатор робочий

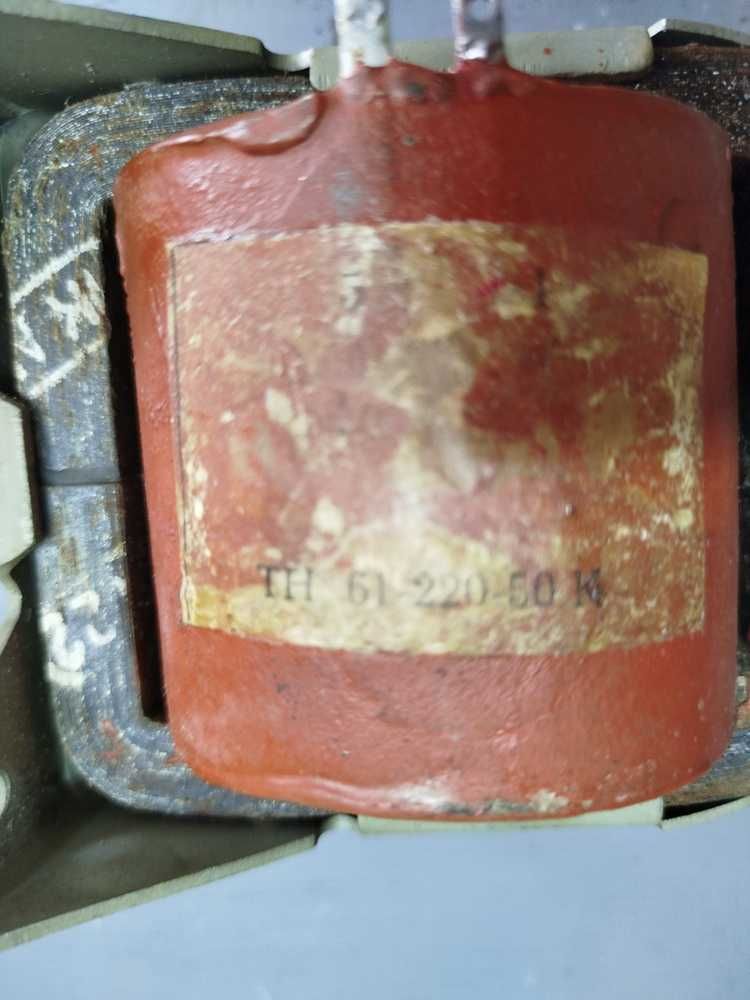

ТН61-220-50
однофазні Трансформатори живлення низьковольтні накальные ТН60-127/220-50 призначені для живлення накальных ланцюгів радіоелектронної апаратури побутового та промислового призначення, зібраної на електровакуумних і напівпровідникових приладах з мережі напругою 127 і 220 В і частотою 50 Гц..

ШЛ25х40
Потужність: 190 Вт
Струм первинної обмотки: 1,66/0,95 А
Маса: 3,3 кг
Відводи обмоток

Напруга, В

Допустимий струм, А

7-8

6,3

6,1

9-10

6,3

8,0

11-12(13)

5(6,3)

8,0

14-15(16)

5(6,3)

8,0

Трансформатори ТН61 на 220 В випускаються починаючи з 1979 р. (позначаються як ТН61-220-50 ), вони мають одну первинну обмотку і таку ж нумерацію висновків, як у трансформаторів на 127/220 Ст.

Електричні параметри, габаритні та настановні розміри, а також маса трансформаторів ТН61 на 220 В такі ж, як у відповідних трансформаторів ТН61 на 127/220 В.

Напруга на відводах первинних обмоток трансформаторів ТН61 на 127/220 складають:

між відводами 1 і 1а, 4 і 4а - 3,2;
між відводами 1 та 1б, 4 та 4б - 6,3 В;
між відводами 1 і 2, 4 та 5 - 110 В;
між відводами 1 та 3, 4 та 6 - 127 В.
При використанні трансформаторів ТН61-127/220 на 127 необхідно:

з'єднати відводи 1 та 4, а також 3 та 6;
подати напругу 127 на висновки 1 і 3.
При використанні трансформаторів ТН61-127/220 на 220 В необхідно:

з'єднати відводи 2 та 4;
подати напругу 220 на висновки 1 і 5.
