Технические характеристики приборов:
Представляет собой четырехобмоточную машину;
Назначение - ВТДП-Д, СКВТ;
Изменение коэффициента трансформации при изменении температуры окружающей среды на каждые 40°С - 3%;

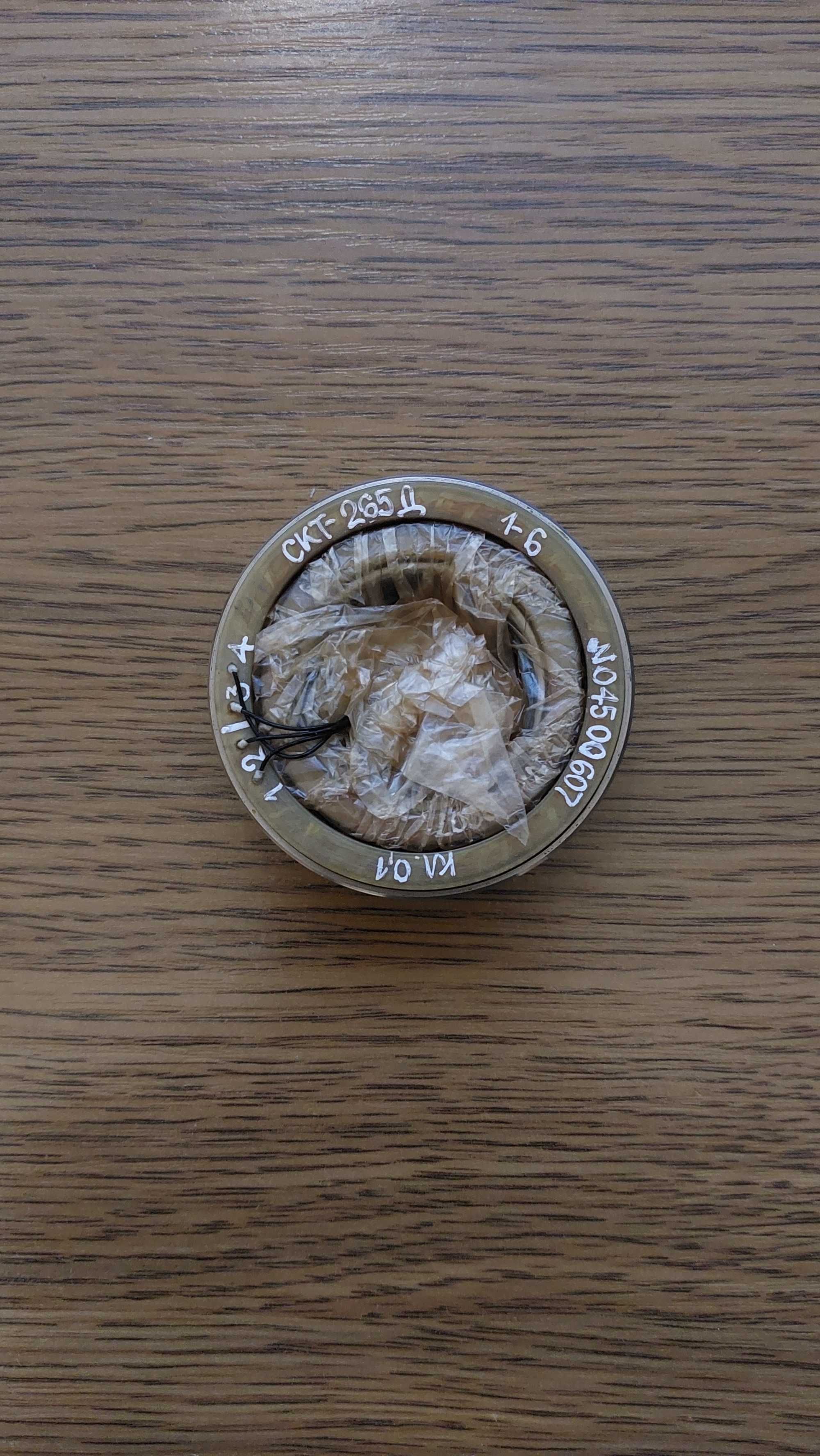

Номинальная частота напряжения возбуждения прибора трансформатор СКТ-265Д вращающийся бескорпусной двухполюсный - 400Гц;
Диапазон рабочих частот напряжения возбуждения - 380Гц-420Гц;
Номинальное напряжение возбуждения - 36В;
Диапазон рабочих напряжений возбуждения прибора трансформатор СКТ-265Д вращающийся бескорпусной двухполюсный - 32,4В-37,8В;
Полное входное сопротивление холостого хода - 800 Ом;
Коэффициент трансформации - 1;
Вращающиеся трансформаторы СКТ-265Д подразделяются на классы точности:
- трансформатор СКТ-265Д 1 класс точности (1 кл. т.) имеет характеристики:
- Погрешность отображения синусной зависимости - ±0,1%;
- Ассиметрия нулевых положений ротора - ±2,5угл.мин;
- Отношение остаточной ЭДС к крутизне - ±5,0угл.мин;
- Неравенство коэффициентов трансформации - 2,5угл.мин;
- точностные показатели системы ТДП, составленной из ВТ СКТ-265Д, СКТ-265П:
- Класс точности датчика и приемника - 0,1;
- Погрешность следования ТДП - ±5угл.мин;
- Отношение остаточной ЭДС к крутизне - 10угл.мин;
- Крутизна - 6,0мВ/угл.мин;
-складское хранение
