Головне
Серія продукту

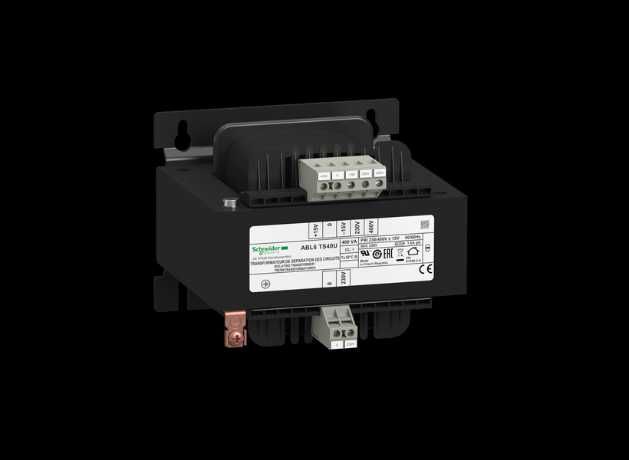

Modicon Transformer Optimized
Тип виробу або компоненту
Захисний і розділовий трансформатор
Номінальна потужність [ВА]
400 В·А
Вхідна напруга
230 В AC однофазний, клема(и): N-L1
400 В AC фаза на фазу, клема(и): L1-L2
Вихідна напруга
230 В змінний струм
Вторинна обмотка
Одинарний
Захисна кришка
Відсутній
Робоча температура навколишнього середови
-20…50 °C
Додаткове
Межі вхідної напруги
360...440 В
207...253 В
Межі частоти мережі
47…63 Гц
Допустиме відхилення вхідної напруги
+/- 15 В
Коефіцієнт корисної дії
92 %
Розсіювана потужність [Вт]
34,8 В
Тривала перенапруга на виході
4 % (немає навантаження, гарячий стан)
Максимальне падіння напруги при номінально
0,7 %
Втрати холостого ходу
12,4 В
Напруга короткого замикання
0,0477
Тип захисту виходу
Від перевантаження, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection
Від перенапруги, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection
Від короткого замикання, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection
Клеми підключення
For вхідне з'єднання: гвинтові клеми, connection capacity: 5 x 4 мм² AWG 11
For вхідне заземлення: гвинтові клеми, connection capacity: 1 x 4 мм² AWG 11
For вихідне з'єднання: гвинтові клеми, connection capacity: 2 x 4 мм² AWG 11
Маркування
CE
Спосіб кріплення
4 гвинтами - діаметр: 5,8 мм на вертикальна панель, робоче положення: горизонтальне
4 гвинтами - діаметр: 5,8 мм на вертикальна панель, робоче положення: вертикальне
4 гвинтами - діаметр: 5,8 мм на горизонтальна панель з пониженням до 90
Висота над рівнем моря
3000 m
Клас електричної ізоляції
Клас В
Ширина
135,0 мм
Висота
108,0 мм
Глибина
134,0 мм
Маса нетто
6,43 кг
Навколишнє середовище
Сертифікація виробу
EAC
UR
DNV-GL
Стандарти
UL 506
Мінімальне спотворення ширини імпульсу
IP20
Характеристики зовнішнього середовища
ЕМС conforming to МЕК 62041
Безпека conforming to EN 61558-1
Безпека conforming to EN 61558-2-4
Захисна обробка
TC
Температура навколишнього повітря для збер
-40…80 °C
Категорія перенапруги
Клас I conforming to VDE 0106-1
Електрична міцність ізоляції
2000 В між обмотуванням та заземленням
4000 В між первинним і вторинним
Пакувальна одиниця
Тип 1 упаковки
PCE
Кількість одиниць у 1 упаковці
1
Висота 1 упаковки
28,000 см
Ширина 1 упаковки
20,000 см
Довжина 1 упаковки
25,000 см
Вага 1 упаковки
7,101 кг
