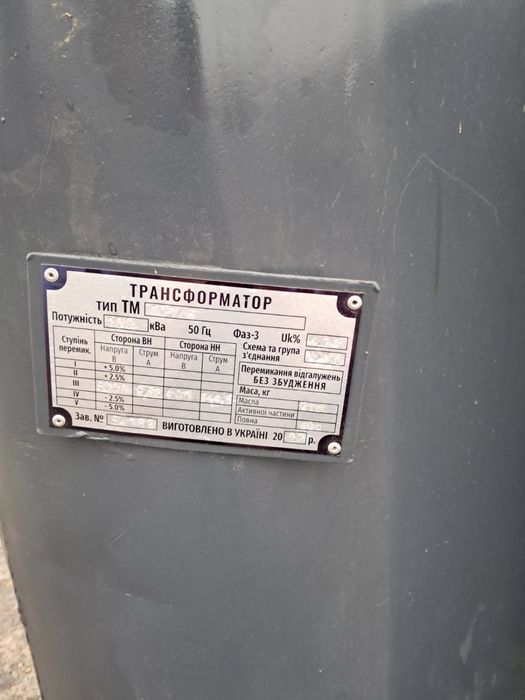

ТРАНСФОРМАТОР СИЛОВОЙ ТМ-100/10/0,4 ТМ-100/6/0,4 ТРЁХФАЗНЫЙ МАСЛЯНЫЙ (НОВЫЙ).
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ 35КВ, 10 КВ, 6 КВ; МОЩНОСТЬ 100 КВА

Трансформатор силовой ТМ-100, номинальное напряжение 10кВ, 6кВ; мощность 100 кВА

Трансформаторы масляные серий ТМ-100 предназначены для работы в электросетях напряжением 6 или 10кВ 35 кВ в открытых электроустановках в условиях умеренного климата (исполнение У1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.

Трансформатор помещен в бак с маслом для охлаждения и предотвращения разрушение обмоток трансформатора от внешней среды.

Температурные изменения объема масла в трансформаторах ТМ компенсируются маслорасширителем со встроенным воздухоосушителем, предотвращающим попадание в трансформатор влаги и промышленных загрязнений, поступающих с воздухом при температурных колебаниях уровня масла.

Основные эксплутационные характеристики ТМ-100

Гарантированный срок эксплуатации трансформатора ТМ-100 – 3 года со дня ввода трансформатора в эксплуатацию.
Установленная наработка на отказ – не менее 100000 ч.
Полный срок службы ТМ-100 – не менее 30 лет.
Частота питающей сети – 50Гц.
Напряжение на стороне ВН – 6; 6,3; 10; 10,5; 27,5; 35 кВ.
Напряжение на стороне НН – 0,4; 0,23 и 0,69 кВ.

По Вашему требованию можно трансформаторы ТМ-100 изготовить на стороне ВН и НН с иными значениями напряжений, а также нестандартные трансформаторы

Структура условного обозначения трансформатора ТМ

ТМ — Х/10 У (ХЛ) 1
Т – трансформатор трехфазный,
М – охлаждение масляное с естественной циркуляцией воздуха и масла,
Х – номинальная мощность, кВА,
10 – класс напряжения обмотки ВН, кВА,
У (ХЛ) 1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Состав и устройство трансформатора ТМ-100

Трансформатор ТМ-100 состоит из: бака с радиаторами, крышки бака, расширительного бачка и активной части.

Бак снабжен пробкой для взятия пробы масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими серыми, светло-серыми или темно-серыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины.

Бак трансформатора состоит из: стенок, выполненных из стального листа толщиной от 2,5 мм до 4 мм. (в зависимости от мощности трансформатора);
верхней рамы;
радиаторов;
петель для подъема трансформатора
дна с опорными лапами (швеллерами).

На крышке трансформаторов ТМ и ТМГ установлены: вводы ВН и НН
привод переключателя;
петли для подъёма трансформатора
предохранительный клапан (на трансформаторах типа ТМГ и ТМГФ),
мембранно–предохранительное устройство
мановакуумметр

Расширительный бачок используется для компенсирования изменений обьема масла, зависящее от внешних факторов.

Бачок снабжен:
Метками min и max уровня масла в трансформаторе
гороловиной для долива масла

Контрольно-измерительные приборы и сигнальная аппаратура трансформатора ТМ-100

Уровень масла в трансформаторах контролируется визуально по указателю уровня масла, который расположен:
на стенке маслорасширителя у трансформаторов типа ТМ и ТМФ;
на стенке бака у трансформаторов ТМГ и ТМГФ.

При наличии термоузла дополнительно осуществляется контроль температуры верхних слоев масла в баке трансформатора спиртовым термометром.

Технические характеристики трансформаторов ТМ-100

Тип трансформатора ТМ-100 ТМ-100
Класс напряжения кВ 6;10 35
Мощность кВА 100 100
Напряжение к.з. при 75ºС 4,5 6,5
Потери, Вт х.х. 330 340
Потери, Вт к.з. при 75ºС 1970 2015
Габаритные размеры, мм L 1150 1150
Габаритные размеры, мм В 740 740
Габаритные размеры, мм Н 1475 1560
Габаритные размеры, мм А 550 550
Габаритные размеры, мм А1 654 654
Масса масла кг 256 260
Общая масса кг 690 720
Регулирование напряжения осуществляется в диапазоне до ±5% на полностью отключенном трансформаторе переключением ответвлений обмотки ВН ступенями по 2,5%.

Условия эксплуатации:

высота установки над уровнем моря – до 1000 м;
температура окружающего воздуха:
для умеренного климата – от -45С до +40С (исполнение «У»),
для холодного климата – от -60С до +40С (исполнение «ХЛ»);
относительная влажности воздуха – не более 80% при +25С.

Трансформаторы не рассчитаны для работы в условиях вибрации и тряски, во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и т.п.), при частых включениях со стороны питания до 10 раз в сутки.
