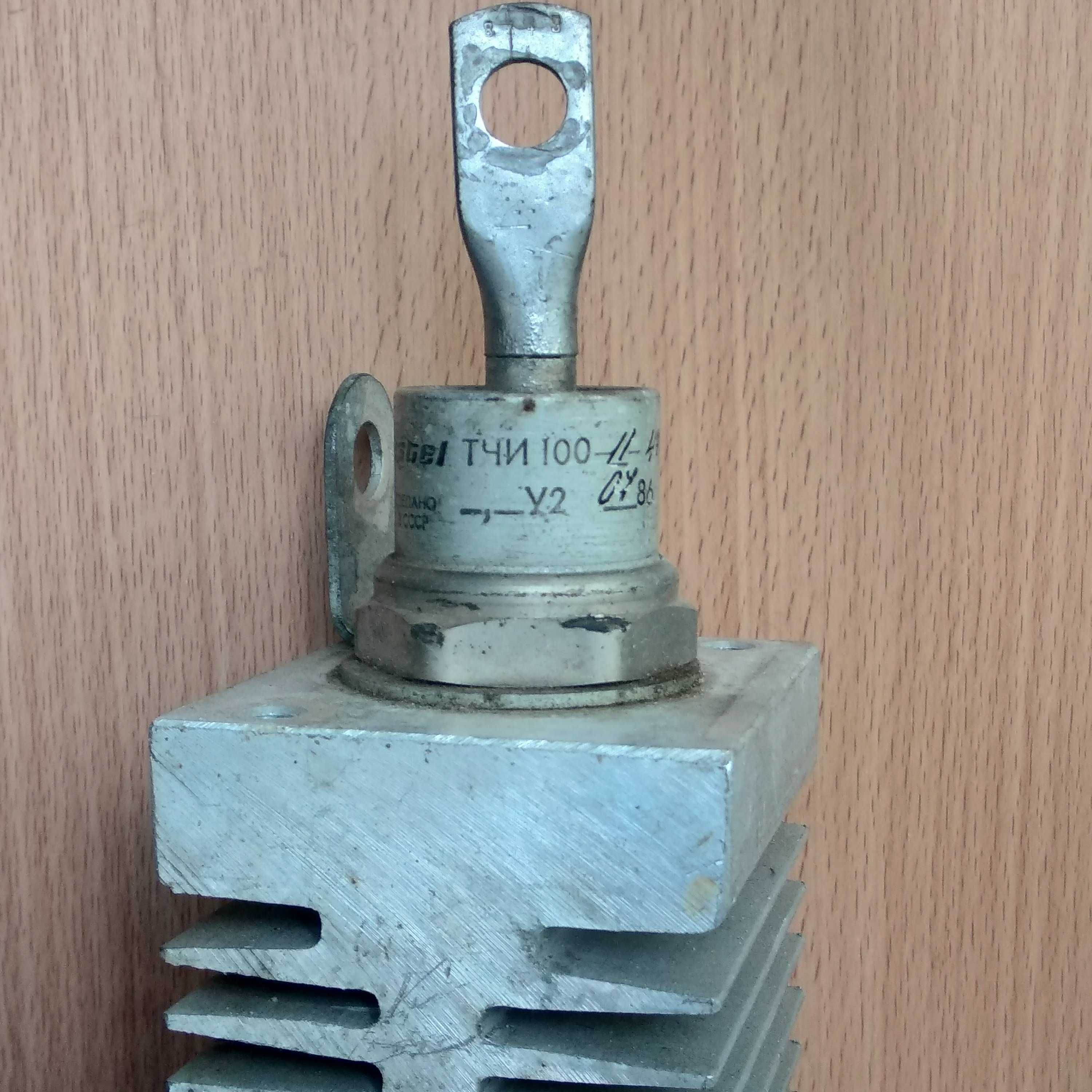

Тиристор ТЧИ-100 — це високочастотний напівпровідник імпульсного типу в штировому виготовленні. Сфера застосування напівпровідника ТЧИ-100 встановлюють у статичні перетворювачі радіо та електропристроїв, у ланцюгах із постійним і змінним струмом. ТЧІ 100-11 витримує навантаження на струм до 100 А. Що б вимкнути високочастотний тиристор необхідно знизити напругу прямого струму до 0.

Технічні характеристики ТЧИ100
Тиристор високочастотний ТЧИ100-10має захисний металосткований корпус. У цьому типоснові жорсткі висновки, а на контактах є напайки зі срібла. Конструкційно як анода виступає основа. Основні параметри наведені в таблиці нижче.

Найменування хар-к

Показники

Допустимий струм, Ампер

100

Імпульсна напруга, В

700/1000

Тип охолодження

природне повітряне/примушене

Кількість срібла г

0,02

Зворотна напруга, В

1000

Тип кріплення

Різь М20

Габарити, мм

Довжина 100,8

Довжина шпильки 15

Принцип роботи ТЧІ-100:
Кремнієві дифузійні тиристори є не повністю керованими ключовими елементами в ланцюгах із частотою до 25 000 Гц. Також їх називають одноопераційними, оскільки ТЧІ 100 оскільки вони виконують лише одну операцію — «вмикання». Перетворювач струму в закритому стані витримує зворотну та вертикальну напругу.
