Описание
Ціна: 570 грн.
У вартість входить повністю зібрана та перевірена плата транзистор-тестера GM328 ANT2, що відповідає пристрою на першому фото та за описом товару нижче.
--- --- --- --- --- --- --- --- --- ---
Оплата:
Оплата на рахунок ФОП за реквізитами IBAN. Можу також виставити рахунок.
--- --- --- --- --- --- --- --- --- ---
ОЛХ Доставка:
ОЛХ-доставкою не відправляю.
--- --- --- --- --- --- --- --- --- ---
Відправлення:
- Укрпошта
- Нова пошта
- Meest Express
--- --- --- --- --- --- --- --- --- ---
Опис товару:

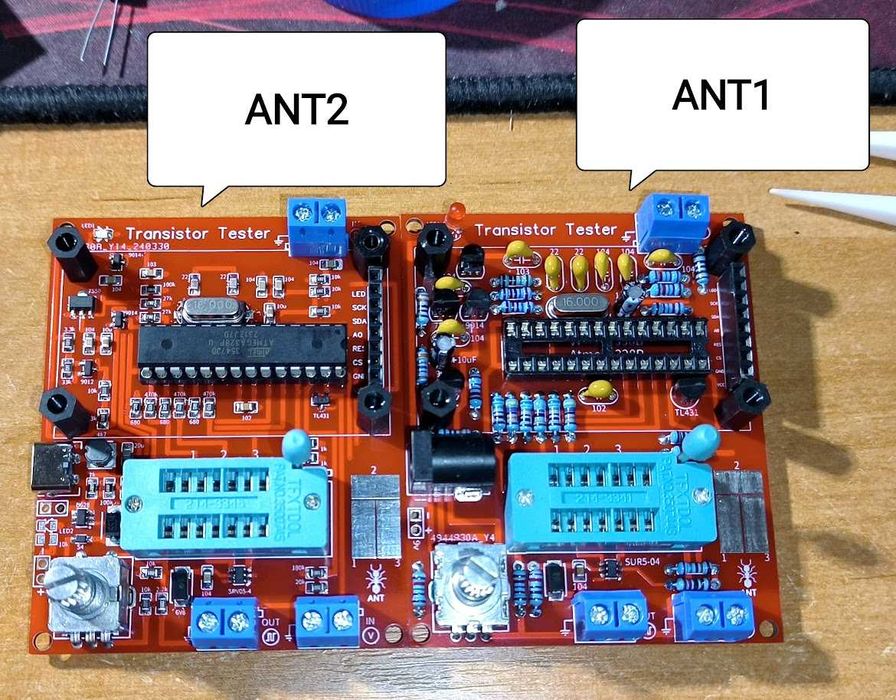

Пропоную до вашої уваги нову версію моєї власної розробки — тестер серії ANT. Ця модель, ANT2, є продовженням першої версії ANT1 і створена на базі популярного транзистор-тестера GM328.

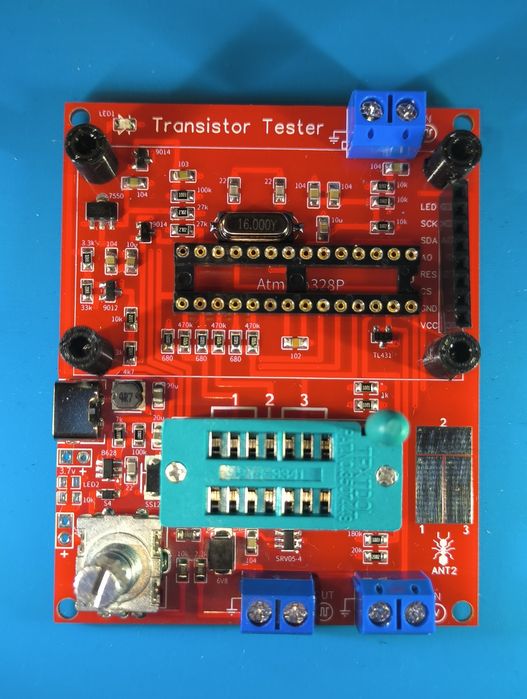

У цій моделі я перейшов на SMD-компоненти, але залишив мікроконтролер у DIP-корпусі для зручності ремонту. Діодну збірку перемістив на нижню частину плати для легкої заміни.

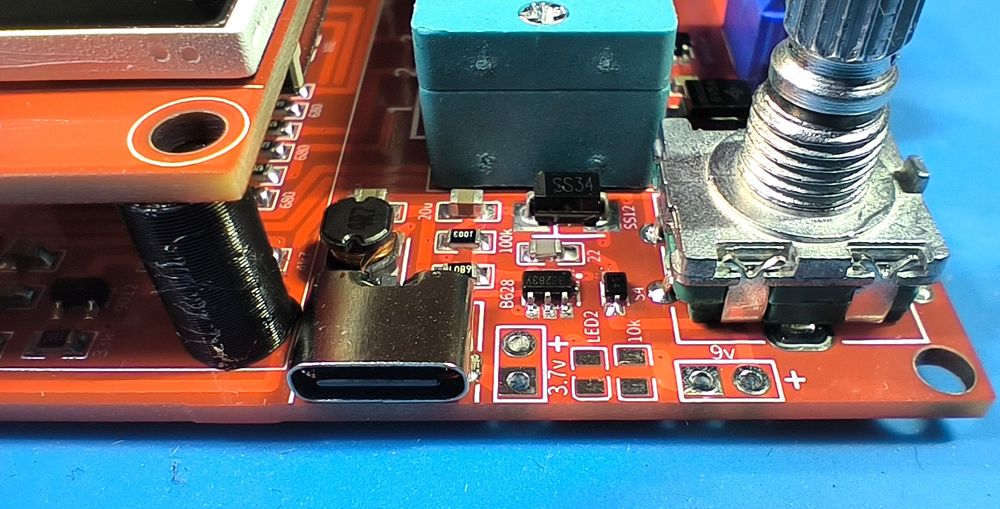

Головною перевагою є перехід від живлення 9 В (круглий роз'єм) на сучасний USB Type-C. Також передбачені контакти для підключення акумулятора 3.7 В (3–5 В), батареї "Крона" 9 В або іншого джерела живлення 7–12 В.
У результаті ви отримаєте оновлений класичний транзистор-тестер із живленням від USB Type-C, акумуляторів та зовнішніх джерел. Модель має оновлений дисплей та кварцовий резонатор 16 МГц.
Встановлена стандартна прошивка 1.13К, або, за запитом, можу встановити найновішу версію від Markus.
Відео-огляд одного з покупців: cutt.ly/TeKls0RA
Зверніть увагу: стандартний корпус для класичних китайських транзистор-тестерів не підходить для цієї моделі. Тому було розроблено кілька варіантів корпусів спеціально для цього тестера.
--- --- --- --- --- --- --- --- --- ---
Корпуси:

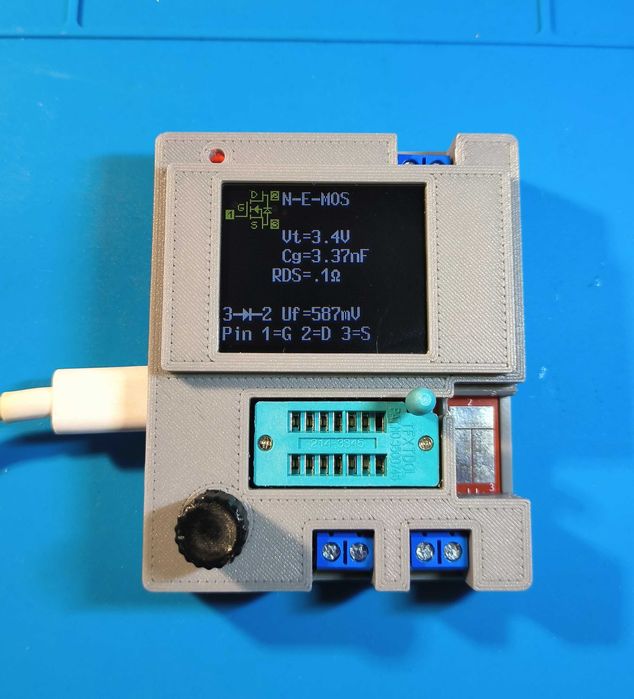

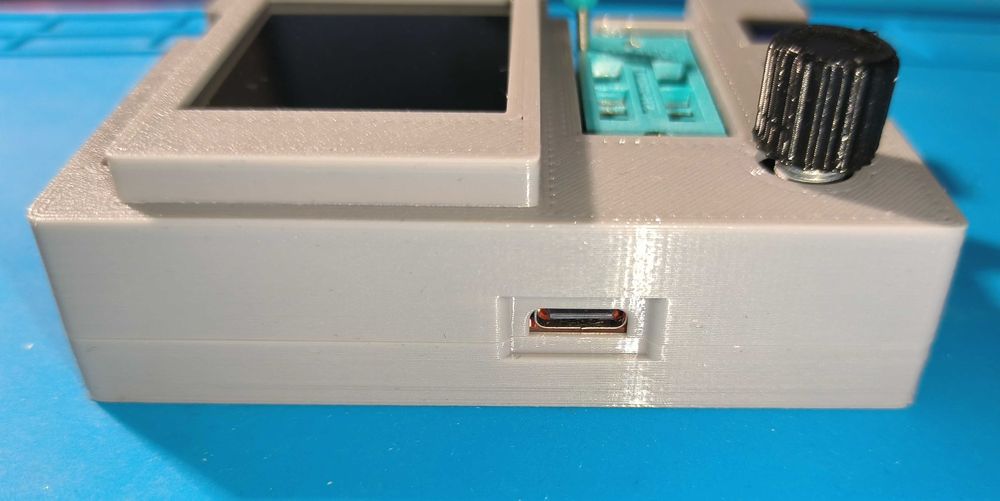

1. Корпус "Простий".
- Не має можливості встановлення акумулятора.
- Дивіться фото 5, 6 у цьому оголошенні.
2. Корпус з можливістю встановлення акумулятора:
- Призначений для акумуляторів від мобільного телефону або 18650. Не включає акумулятор, плати зарядки та перетворювача.
- Фото корпусу:
-- для мобільного: photos.app.goo.gl/bmBE8wi5oZAoMLP9A
-- для 18650: photos.app.goo.gl/9CAmhT9Cg5wZFdeZA
- Додатково можна придбати плату зарядки.
3. Готові корпуси з акумулятором:
- З акумулятором від мобільного телефону (~1600 мА)
- З акумулятором 18650 (~2500 мА)
- Фото корпусу:
- - для мобільного: photos.app.goo.gl/bmBE8wi5oZAoMLP9A
- - для 18650: photos.app.goo.gl/9CAmhT9Cg5wZFdeZA
--- --- --- --- --- --- --- --- --- ---
Ціни на корпуси та інше запитуєте у повідомленні.
--- --- --- --- --- --- --- --- --- ---
Ремонт та додаткові комплектуючі:
- Набір для ремонту:
Якщо ви випадково "спалили" прилад нерозрядженим конденсатором, пропонуємо набір для ремонту. Він включає мікроконтролер Atmega328P з прошивкою та діодну збірку 6V8.
Додаткові комплектуючі:

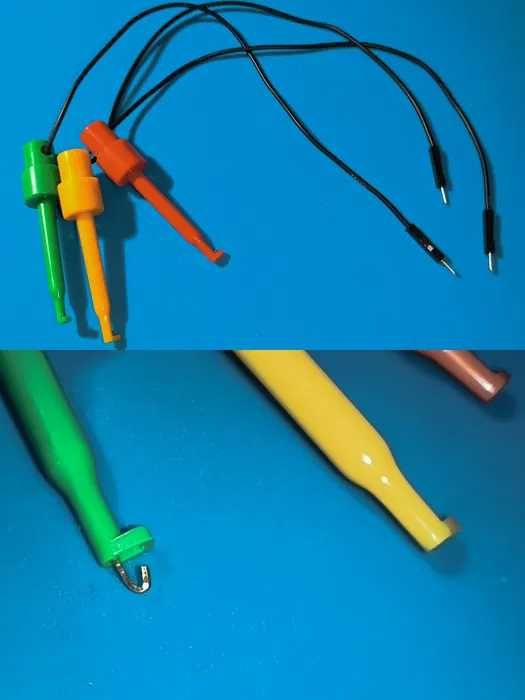

- Щупи з роз'ємами "гачки". Довжина 20 см, м'які силіконові, термостійкі дроти.
Дивіться фото 8 у цьому оголошенні.
--- --- --- --- --- --- --- --- --- ---
Інші моделі:
Моделі власного виробництва з модифікаціями:
GM328 ANT
- Дисплей: 1.8" LCD 128x160 ST7735
- Компоненти: DIP-елементи
- Мікроконтролер: DIP-корпус (встановлений у панель)
- Кварцовий резонатор: 16 МГц
- Живлення: зовнішнє 7–12 В
- Детальніше за посиланням: www.olx.ua/d/uk/845097665
Моделі від китайського виробника:
GM328
- Колір плати: червоний
- Компоненти: DIP-елементи
- Мікроконтролер: DIP-корпус (встановлений у панель)
- Кварцовий резонатор: 8 МГц
- Детальніше за посиланням: www.olx.ua/d/uk/787680771
GM328A
- Колір плати: чорний
- Компоненти: SMD-елементи
- Мікроконтролер: DIP-корпус (встановлений у панель)
- Кварцовий резонатор: 8 МГц
- Детальніше за посиланням: www.olx.ua/d/uk/686604814
--- --- --- --- --- --- --- --- --- ---
!!! ВАЖЛИВА ІНСТРУКЦІЯ !!!
Головне правило при вимірюванні ємності конденсаторів:
Перед встановленням конденсатора в панель, обов'язково розрядіть його! Заряджений конденсатор може "спалити" мікроконтролер та діодну збірку. Якщо це сталося, не хвилюйтеся – набори для ремонту є у продажу.
--- --- --- --- --- --- --- --- --- ---
Технічні характеристики та функціонал
Тестер радіокомпонентів GM328 ANT2 на мікроконтролері ATMEGA328P — це багатофункціональний пристрій. З його допомогою ви легко перевірите:
- опір резистора;
- ємність конденсатора та його внутрішні параметри (ESR);
- справність і характеристики напівпровідникових деталей;
- індуктивність дроселів і котушок.
Також тестер можна використовувати як генератор ШІМ-сигналів, частотомір та вимірювач напруги. Усі дані вимірювань виводяться на кольоровий екран, що робить їх дуже інформативними та зрозумілими.
Живиться пристрій від USB Type-C. Мікроконтролер ATMEGA328P у DIP-корпусі встановлений у панель, а не впаяний у плату. Це дає змогу легко витягти його для прошивки або заміни.
Характеристики приладу:
- мікроконтролер: AtMEGA328P;
- версія прошивки: 1.13k;
- Напруга живлення: 5В USB Type-C, 3.7В, 9В.;
- Робочий струм: 30 мА;
- Дисплей: діагональ 1,8 дюйма, роздільна здатність 160 х 128 пікселів;
- Діапазон виміру опору: 0,01 Ом – 50 МОм;
- Діапазон вимірювання ємності: 25 пФ - 100000 мкФ (10000 перевіряв особисто, більшого номіналу у мене немає);
- Діапазон вимірювання індуктивності: 0,01 мГн – 20 Гн;
- Діапазон вимірювання частоти: 1 Гц – 2 МГц;
- Діапазон вимірювання напруги (постійного): 0,01 – 50 В;
- Генератор прямокутних імпульсів із частотою: 1 Гц – 2 МГц;
- 10-бітовий ШІМ: значенням 5 В з модуляцією від 0 до 99%;
- Має безперервний режим вимірювання резисторів, конденсаторів, котушок індуктивності
Автоматично визначає:
- Резистори та їх опір;
- Ємність конденсаторів, ESR та струм витоку;
- Індуктивність, її опір, добротність та резонансну частоту;
- Тип транзистора (PNP, NPN, MOSFET, JFET, IGBT та інші);
- Виводи транзисторів і відображає їх на екрані;
- Коефіцієнт посилення транзистора;
- Наявність захисного діода між колектором та емітером біполярного транзистора або між стоком та затвором польового транзистора;
- Падіння напруги на захисному діоді;
- Ємність затвора польових транзисторів;
- Опір переходу стік - витік польових транзисторів;
- Діоди, падіння напруги на них та їх ємність;
- Напруга база-емітер біполярних транзисторів;
- Слабкі тиристори та симістори;
- Стабілітрони з напругою стабілізації до 4,5 Вольт.
--- --- --- --- --- --- --- --- --- ---
Посилання на інструкції:
- прошивка 1.13к cutt.ly/4X90lXZ
--- --- --- --- --- --- --- --- --- ---
Дивіться також інші мої оголошення. Нехай ваші покупки будуть вдалими!
--- --- --- --- --- --- --- --- --- ---
