Ціна: 550 грн.

ОЛХ Доставка:
ОЛХ доставкою тимчасово не відправляю, як і післяплатою.

Відправка:
- Укр Поштою
- Новою Поштою
- Міст Експрес

Опис:

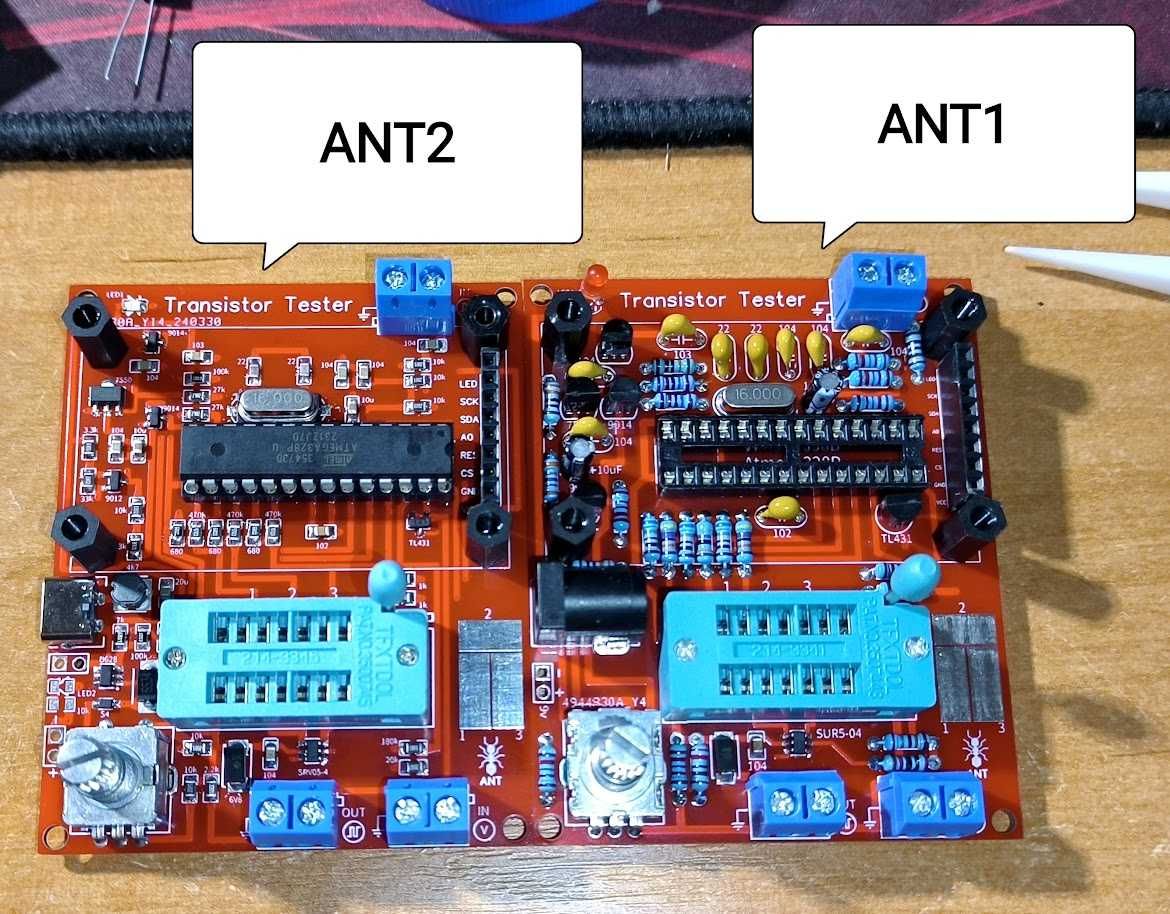

Пропоную до Вашої уваги продовження лінійки транзистор-тестера GM328A, а саме своєї розробки серії ANT. Вирішив у цій версії перейти на SMD компоненти, але залишити мікроконтролер у корпусі DIP для більшого рівня ремонтопридатності. Колір плати залишив червоний. І найголовніше, це перехід від живлення 9в круглого роз'єму на живлення від USB Type-C. Також є контакти для підключення акумулятора 3,7В (3-5В), та батареї Крона 9В. (7-12В).

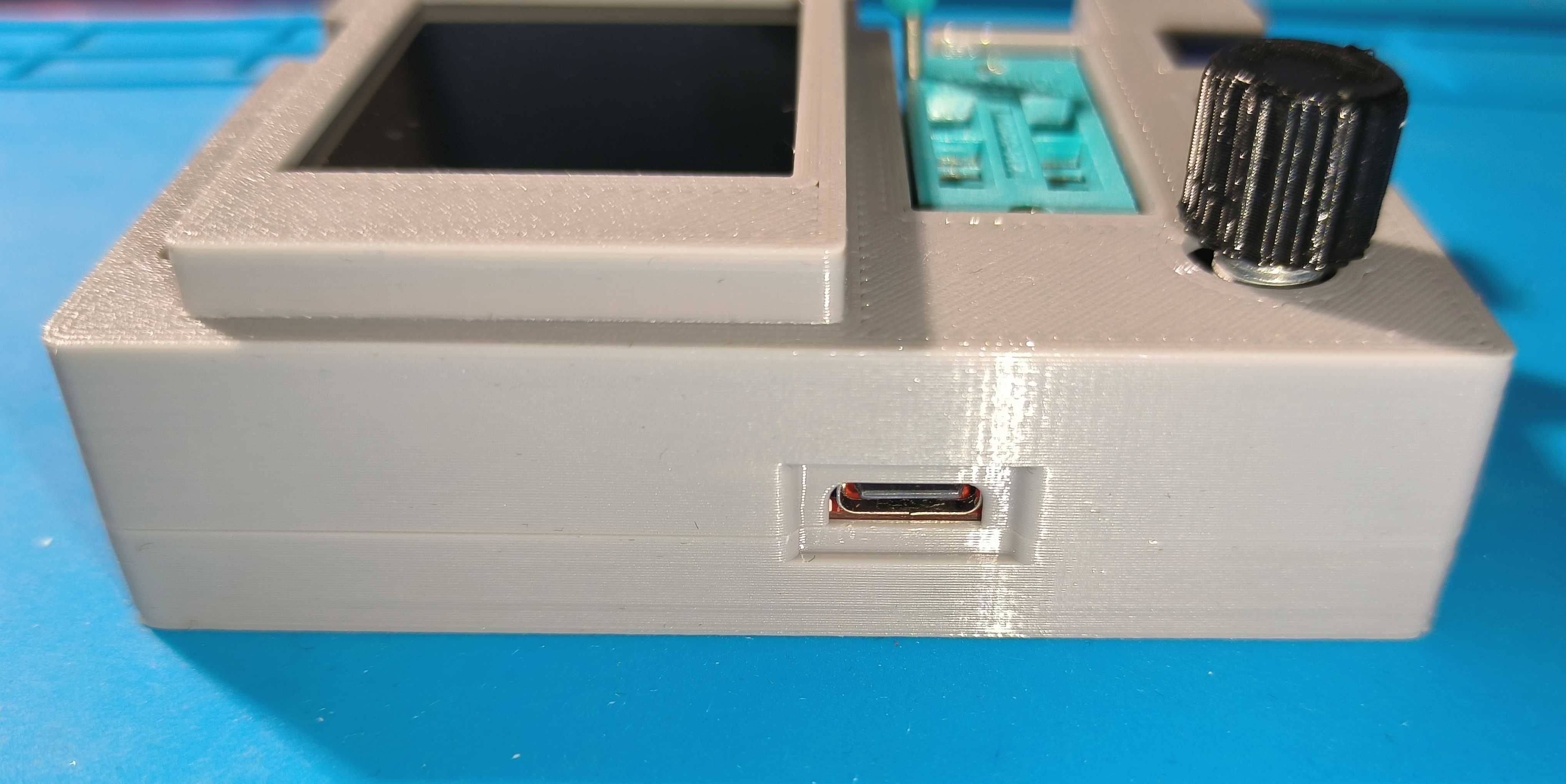

У результаті отримали класичний транзистор-тестер, але із USB Type-C живленням та від акумуляторів 3.7В чи 9В, оновленим дисплеєм та кварцом 16мГц.

Youtube видео-обзор одного из покупателей: cutt.ly/TeKls0RA

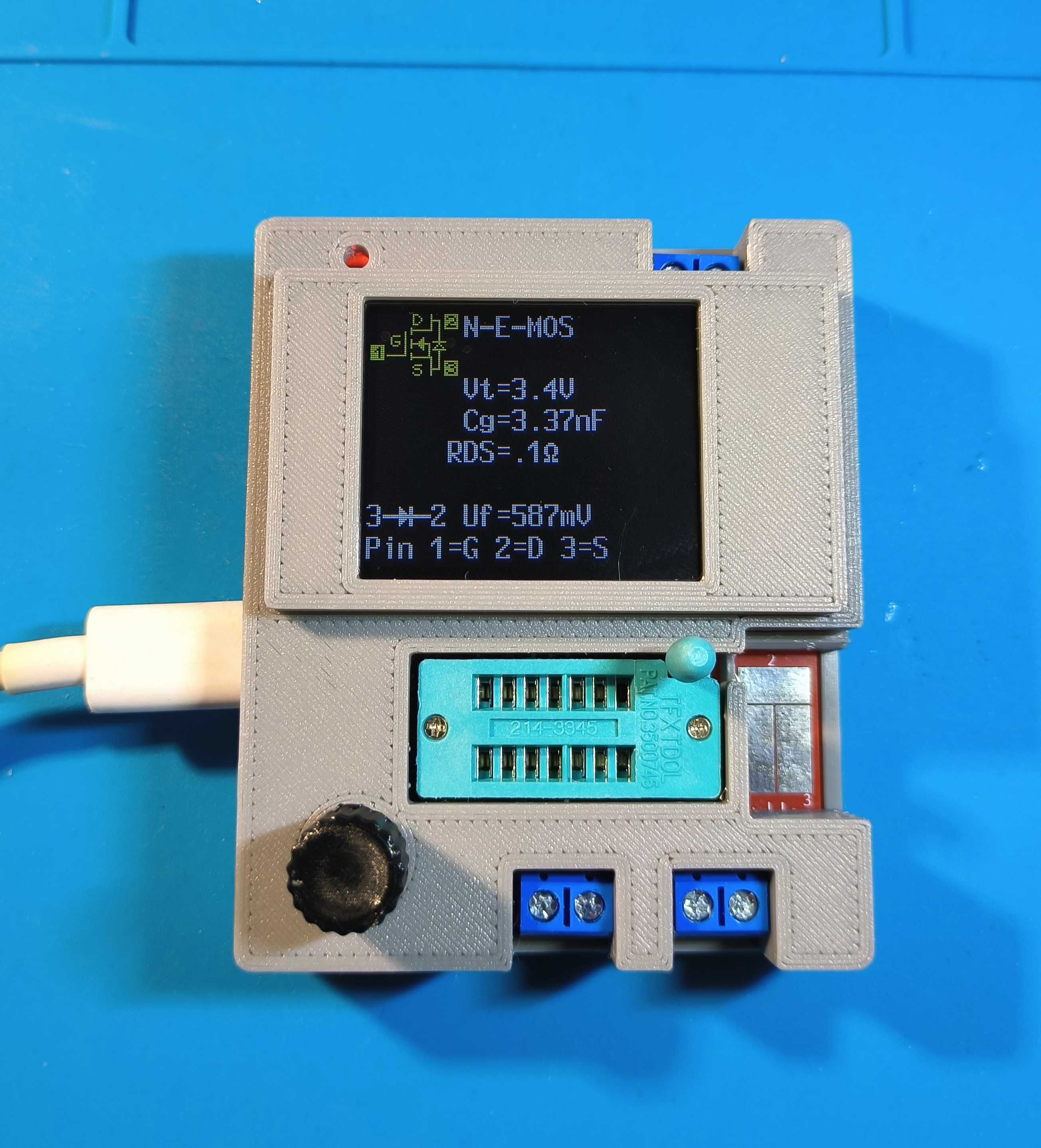

Корпуси для цього транзистор-тестера вже зроблено. За рахунок наявності перетворювача на самому транзистор-тестері, корпуси з акумуляторами на 20 грн дешевше за попередні.

Ціни:
- Транзистор-тестер GM328A ANT2 – 550 грн.
- Транзистор-тестер GM328 ANT1 – 530 грн. (дивіться у мене в оголошеннях)
- Корпус 'простий' – 150 грн. (дивіться фото 5 та 6 в описі).
- Корпус з акумулятором від мобільного телефону – 320 грн
Фото корпусу дивіться на посилання нижче.
photos.app.goo.gl/bmBE8wi5oZAoMLP9A
- Корпус з акумулятором 18650 ~2500 мА – 340 грн
Фото корпусу дивіться на посилання нижче.
photos.app.goo.gl/9CAmhT9Cg5wZFdeZA

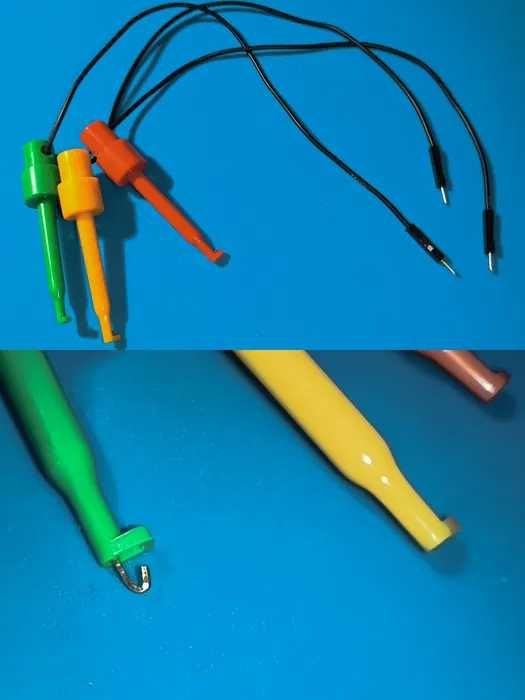

- Щупи з роз'ємами типу "гачки", довжина 20см, дроти м'які, силіконові, термостійкі - 80 грн. (дивіться фото 7 в описі)

---

Опис приладу:

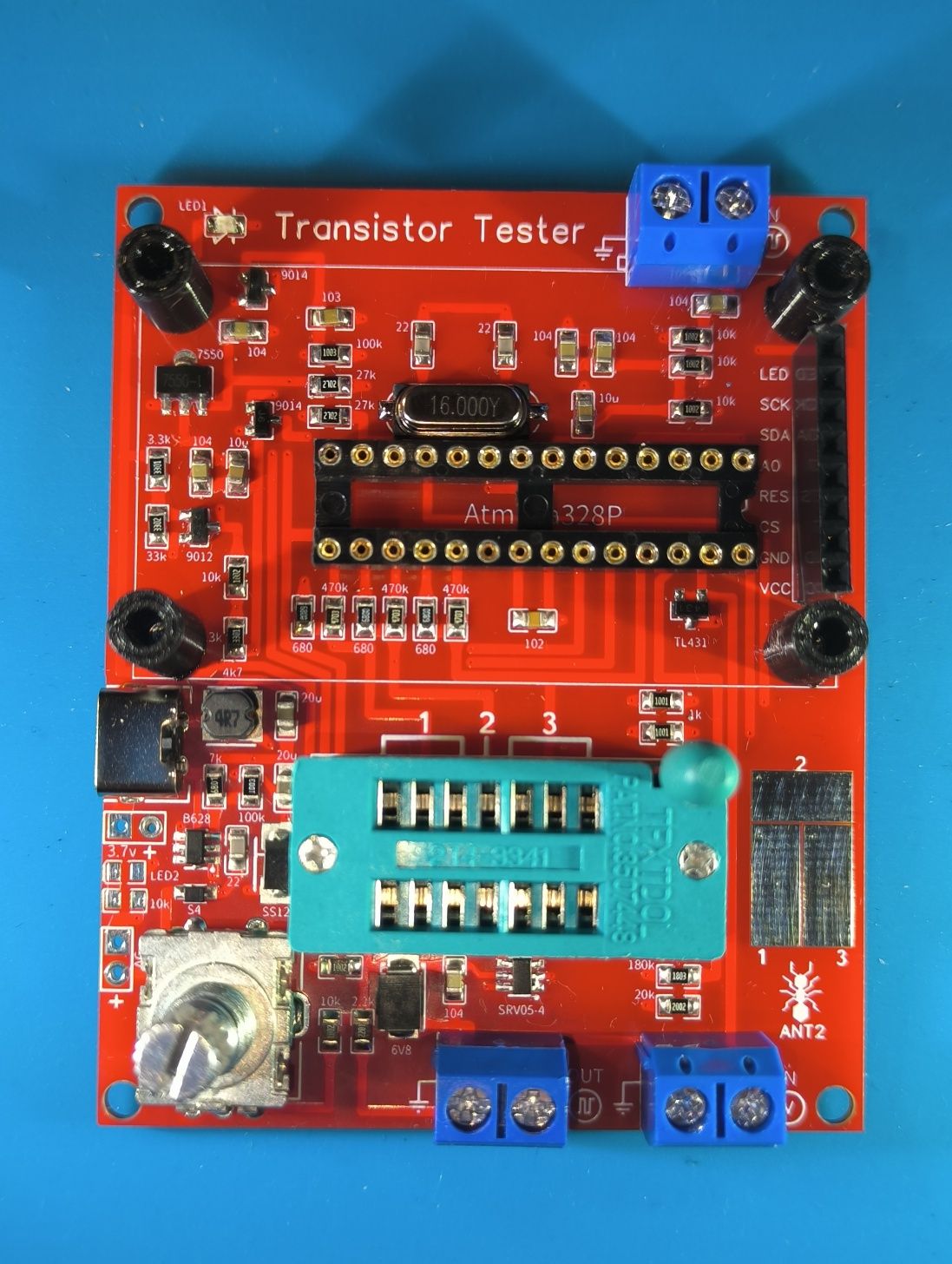

Тестер радіодеталей GM328A ANT2, на мікроконтролері ATMEGA328P, це багатофункціональний прилад за допомогою якого ви з легкістю перевірите опір резистора, ємність конденсатора та його внутрішні параметри, справність та характеристики напівпровідникових деталей, індуктивність дроселів та котушок. Також його можна використовувати як генератор ШИМ сигналів, частотоміра і вимірювача напруги. Всі дані вимірювань виводяться на кольоровий екран, що є дуже інформативно і зрозуміло. Живиться тестер від USB Type-C Мікроконтролер ATMEGA328P у DIP корпусі та встановлений у панельку (не впаяний на плату), що дає можливість з легкістю витягнути його для прошивки чи заміни.

Характеристики приладу:
- мікроконтролер: AtMEGA328P;
- версія прошивки: 1.13k;
- Напруга живлення: 5В USB Type-C, 3.7В, 9В.;
- Робочий струм: 30 мА;
- Дисплей: діагональ 1,8 дюйма, роздільна здатність 160 х 128 пікселів
- Діапазон виміру опору: 0,01 Ом – 50 МОм;
- Діапазон вимірювання ємності: 25 пФ - 100000 мкФ (10000 перевіряв особисто, більшого номіналу у мене немає);
- Діапазон вимірювання індуктивності: 0,01 мГн – 20 Гн;
- Діапазон вимірювання частоти: 1 Гц – 2 МГц;
- Діапазон вимірювання напруги (постійного): 0,01 – 50 В;
- Генератор прямокутних імпульсів із частотою: 1 Гц – 2 МГц;
- 10-бітовий ШІМ: значенням 5 В з модуляцією від 0 до 99%;
- Має безперервний режим вимірювання резисторів, конденсаторів, котушок індуктивності

Автоматично визначає:
- Резистори та їх опір;
- Ємність конденсаторів, ESR або ЕПС та струм витоку;
- Індуктивність, її опір, добротність та резонансну частоту;
- Автоматично визначає тип транзистора PNP, NPN, MOSFET, JFET IGBT та інші;
- Виводи транзисторів і відображає їх на екрані;
- Коефіцієнт посилення транзистора;
- Наявність захисного діода між колектором та емітером біполярного транзистора або між стоком та затвором польового транзистора;
- Падіння напруги на захисному діоді;
- Ємність затвора польових транзисторів;
- Опір переходу стік - витік польових транзисторів;
- Діоди, падіння напруги на них та їх ємність;
- Напруга база-емітер біполярних транзисторів;
- Слабкі тиристори та симістори;
- Стабілітрони з напругою стабілізації до 4,5 Вольт.

Посилання на інструкції:
- прошивка 1.13к cutt.ly/4X90lXZ

Дивіться інші оголошення.
Вдалих вам покупок!
