Характеристики и описание

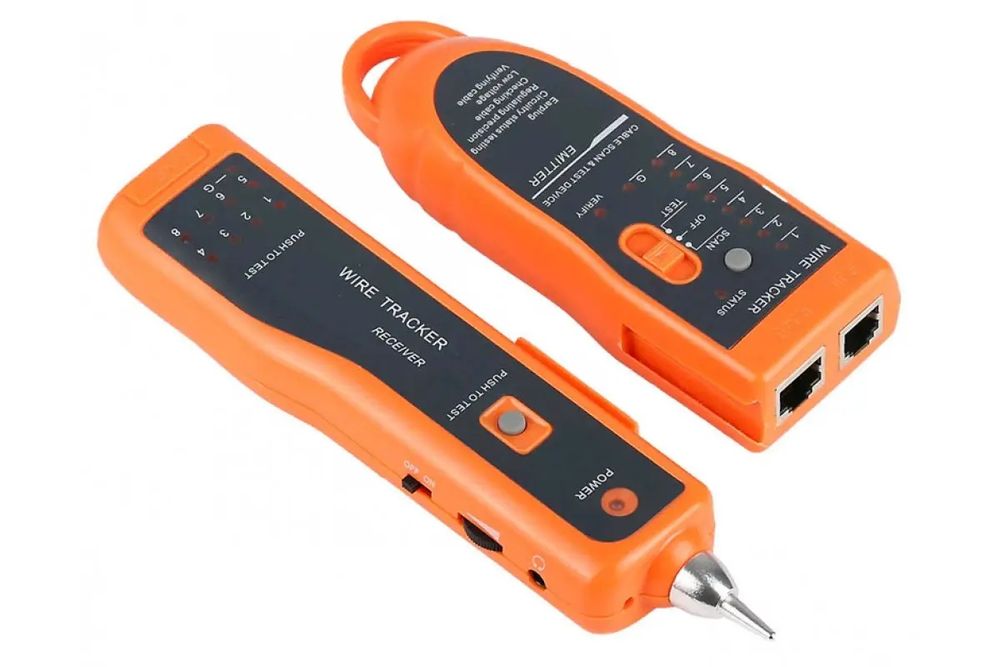

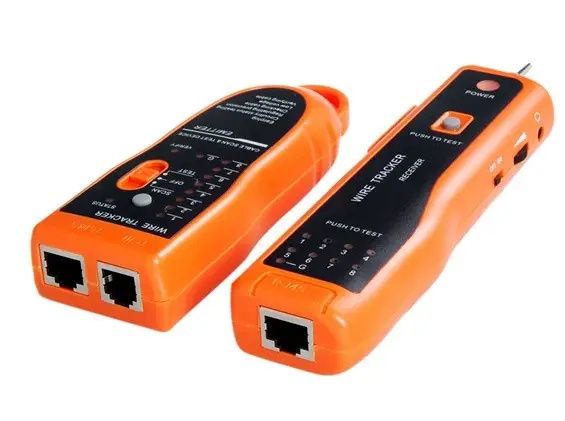

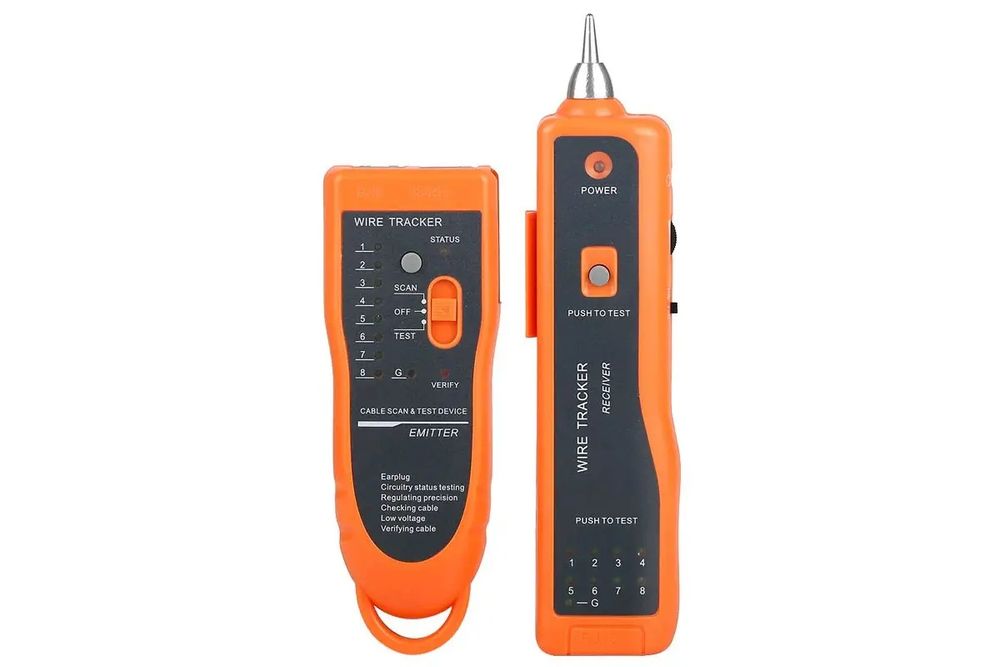

Тестер кабельний XQ-350 - тестер для компьютерных сетей с разъемами RJ-45, телефонных сетей с разъемами RJ-11 (поиск обрывов, закорачивания, перекрещивания) , а также трассоискатель для нахождения провода или кабеля в жгуте без повреждения изоляции.
Назначение:

обнаружение проводов кабельной линий длиной до 2 км (трассоискатель)
диагностика состояния сетевого кабеля (витая пара, телефонная линия)
определение обрывов, замыканий и перекрещивания проводов в кабельных линиях
индикация световая (LED) для кроссировки кабеля и звуковая для трассоискателя (встроенный динамик и разъем для наушников)
Характеристики:
максимальная длина тестируемых сeтевых линий: 300 м
формат тестового сигнала: мультичастотные импульсы
рабочие токи: передатчик =10mA, приемник =30mA
уровень выходного сигнала: 8Vp-p
коннекторы: RJ-45 (8P/8C), RJ-11 (6P/2C), зажимы типа «крокодил»
Функции:

прозвонка кабелей: да
индикация полярности телефонной линии: да
защита от повышенного напряжения: AC 14 В или DC 10 В
индикация низкого заряда батареи питания: 6,0 В

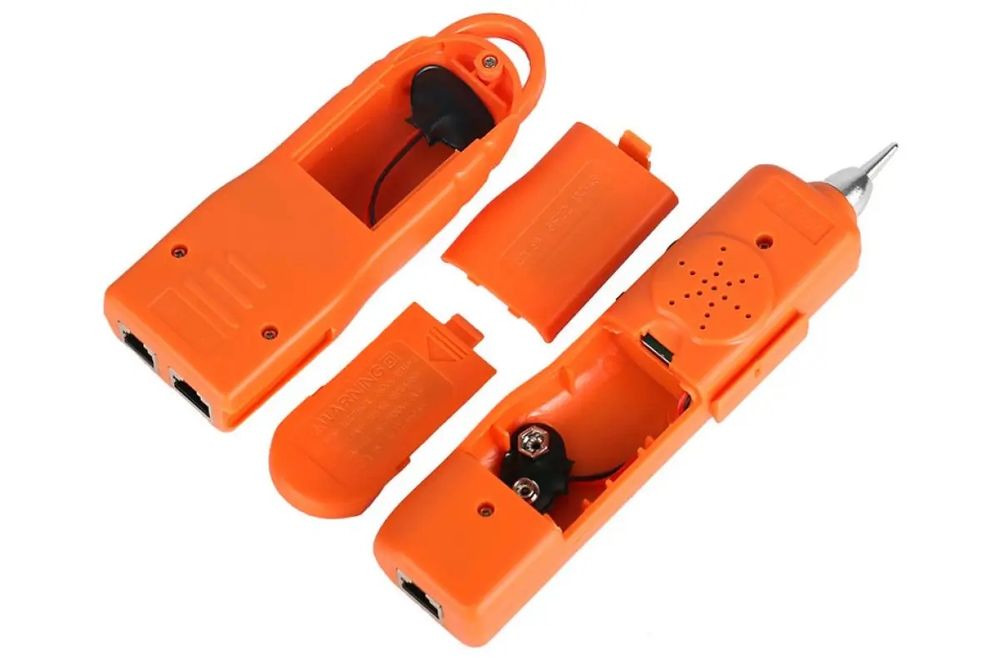

питание: 9В батарея типа КРОНА (6F22) , 2 шт

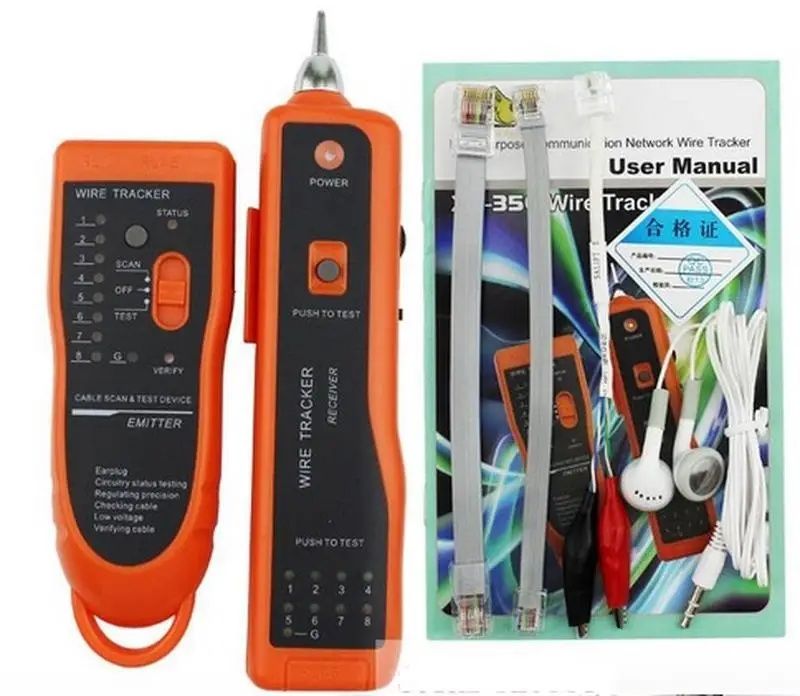

Комплектность поставки:

приемник тестера: 1 шт
передатчик тестера: 1 шт
переходной кабель RJ-11/RJ-11: 1 шт
переходнойй кабель RJ-45/ RJ-45: 1шт
кабель RJ-11/крокодилы: 1 шт
наушники: 1 шт
Особенности работы:

Тестирование компьютерного кабеля
Если кабель с обеих сторон обжат правильно и по одному варианту (T568A или T568B), то контакты на эмиттере и ресивере подсвечиваются по порядку.

Но если порядок опрессовки нарушен (кроссоверность), то последовательность контактов на приемнике отображается в обратном порядке. Т.е. 3,6,1,4,5,2,7,8.

Обрыв жилы - контакт не подсвечивается, если закорочены жилы – подсвечивается только со стороны передатчика.

В случае просто перепутанных жил при сравнении последовательности их отображения на эмиттере и ресивере можно определить какая жила с какой перепутана.

Поиск сетевого кабеля в жгуте
При необходимости определить кабель типа RJ-45 в связке используем функцию SCAN. C одной стороны кабеля подключается передатчик, другая сторона прозванивается с помощью приемника. Искомый кабель определяется по наличию наиболее сильного звукового сигнала. Прозванивать можно как подключенный, так и не подключенный кабель.


Поиск телефонного кабеля в жгуте
Алгоритм аналогичен поиску сетевого кабеля. Для удобства подключения в комплекте есть патчкорд RJ-11 для подключения к телефонной розетке или переходник RJ-11 - "крокодилы" для подключения напрямую к контактам или жилам провода.

P. S.
Отсутствует упаковка и наушники

По всем вопросам пишите в сообщении, на звонки не отвечаю.
