Объявление не активно
Бизнес
Состояние: Новое
OLX Доставка
Описание
Ціна: 490 грн

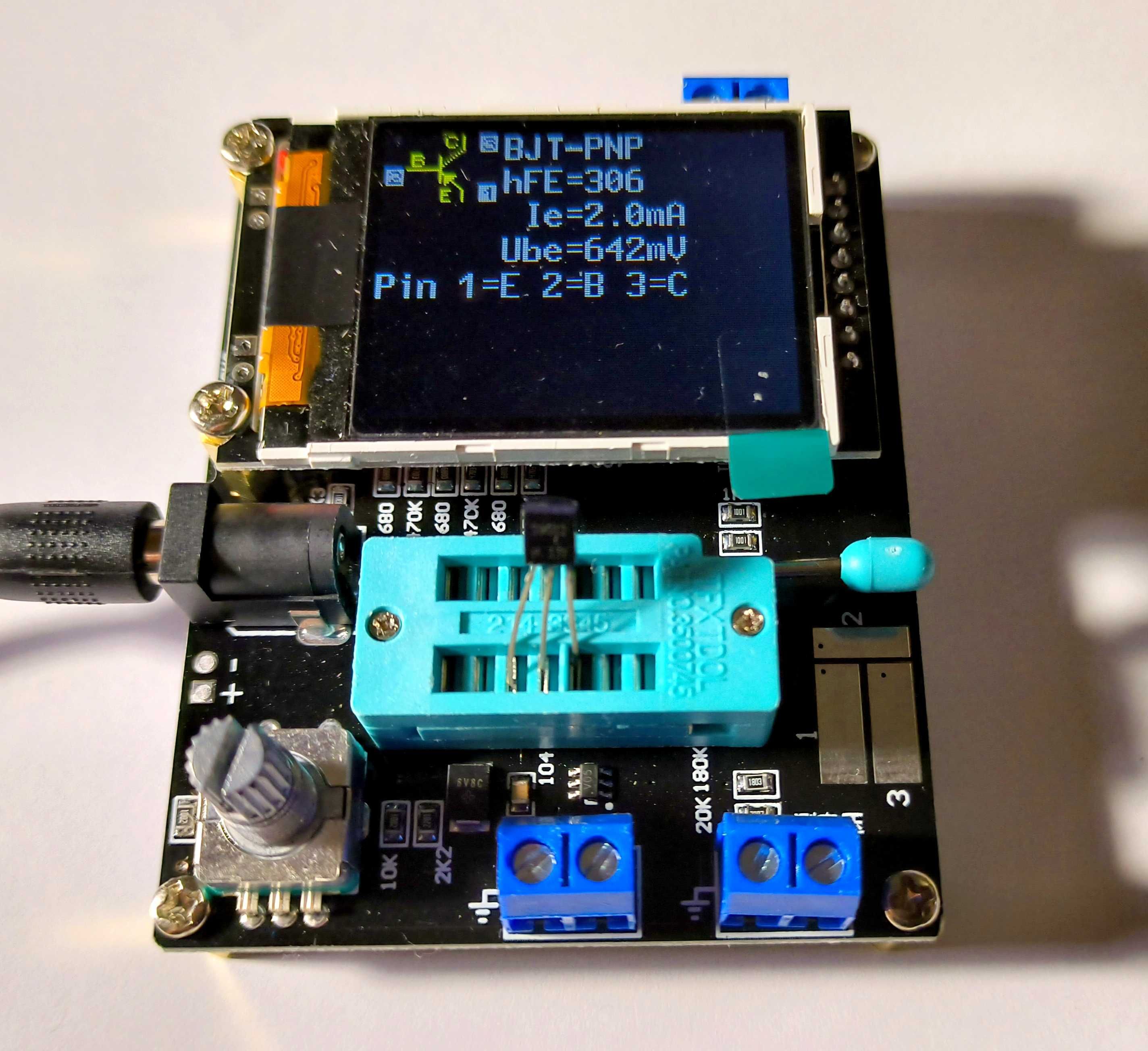

У вартість входить повністю зібрана та перевірена плата транзистор-тестера GM328A, що відповідає пристрою на першому фото.
Тестер оснащено кварцовим резонатором 8 МГц. Поставляється з останньою оригінальною прошивкою v1.13k російською мовою (як на фото). Якщо вам потрібна українська або англійська мова, будь ласка, напишіть або зателефонуйте.
--- --- --- --- --- --- --- --- --- ---
Оплата:
Оплата на рахунок ФОП за реквізитами IBAN. Можу також виставити рахунок.
--- --- --- --- --- --- --- --- --- ---
ОЛХ Доставка:
ОЛХ-доставкою не відправляю.
--- --- --- --- --- --- --- --- --- ---
Відправлення:
- Укрпошта
- Нова пошта
- Meest Express
--- --- --- --- --- --- --- --- --- ---
Корпуси для тестера:

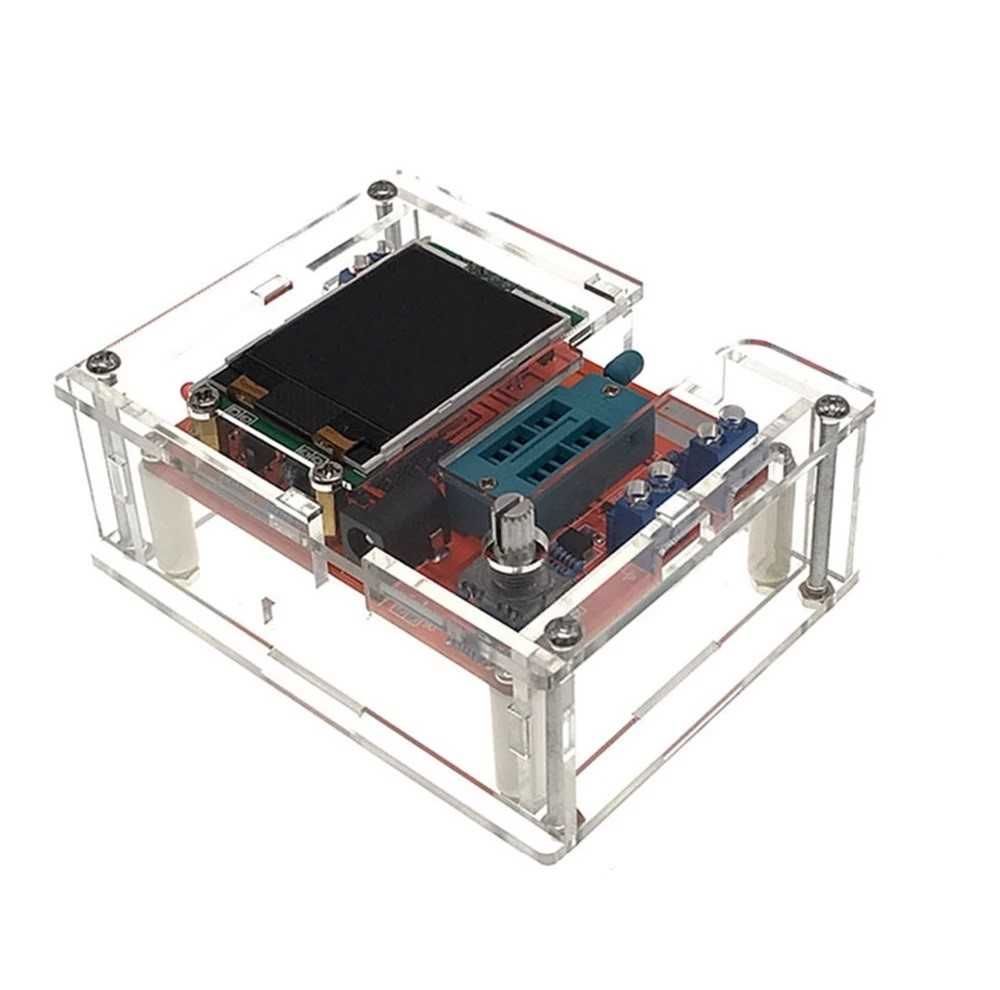

1. Корпус "Простий".
- Ціна 160 грн
- Не має можливості встановлення акумулятора.
- Дивіться фото 3, 4 у цьому оголошенні.
2. Корпус "Простий" із живленням від USB Type-C
- Ціна 190 грн
- Ідентичний "Простому" корпусу, але має вбудоване живлення від USB Type-C та перетворювач напруги DC-DC BS01 (у режимі 9 В).
- Дивіться фото за посиланням: photos.app.goo.gl/ZJ196mdMh6AnesRt9
3. Корпус з можливістю встановлення акумулятора:
- Ціна 230 грн
- Призначений для акумуляторів від мобільного телефону або 18650. Не включає акумулятор, плати зарядки та перетворювача.
- Фото корпусу:
-- для мобільного: photos.app.goo.gl/bmBE8wi5oZAoMLP9A
-- для 18650: photos.app.goo.gl/9CAmhT9Cg5wZFdeZA
- Додатково можна придбати плати зарядки та перетворювача за 20 грн кожна.
4. Готові корпуси з акумулятором:
- З акумулятором від мобільного телефону (~1600 мА): 370 грн.
- З акумулятором 18650 (~2500 мА): 370 грн.
- Фото корпусу:
- - для мобільного: photos.app.goo.gl/bmBE8wi5oZAoMLP9A
- - для 18650: photos.app.goo.gl/9CAmhT9Cg5wZFdeZA
--- --- --- --- --- --- --- --- --- ---
Ремонт та додаткові комплектуючі:
- Набір для ремонту:
Якщо ви випадково "спалили" прилад нерозрядженим конденсатором, пропонуємо набір для ремонту. Він включає мікроконтролер Atmega328P з прошивкою та діодну збірку 6V8.
Ціна: 190 грн.
Додаткові комплектуючі:

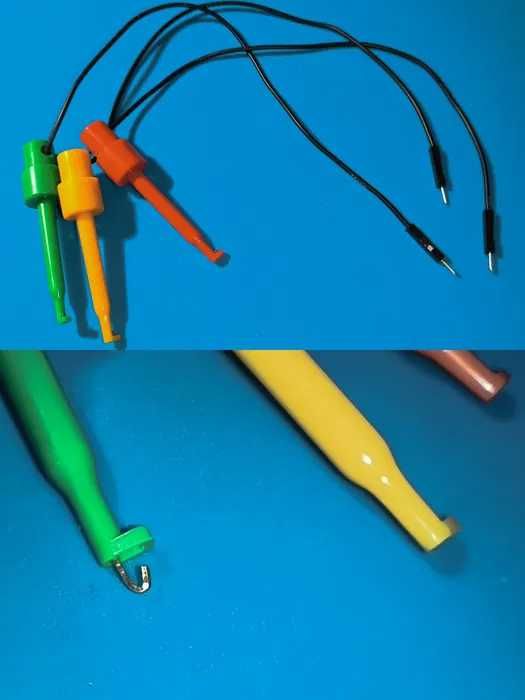

- Щупи з роз'ємами "гачки". Довжина 20 см, м'які силіконові, термостійкі дроти.
Дивіться фото 8 у цьому оголошенні.
Ціна: 90 грн.

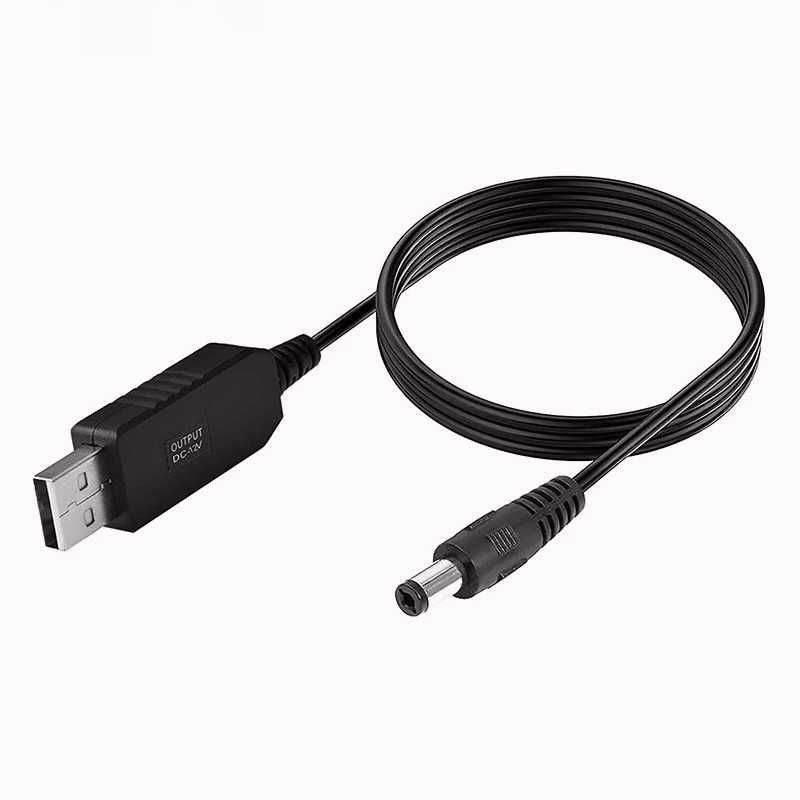

- Перетворювач USB 5V на 9V 2A: Для роз'єму живлення D 5,5x2,5 мм.
Посилання на фото: ibb.co/b5bzSWq7
Ціна: 100 грн.
- Мережевий блок живлення 9V 1A: Імпульсний, з роз'ємом D 5,5x2,5 мм.
Посилання на фото: ibb.co/Wvd8GCVz
Ціна: 110 грн.
- Заміна резонатора на 16 МГц, що забезпечить:
- - візуально швидше відображення результатів вимірювань;
- - можливість змінювати колір тла та тексту в меню.
Вартість цієї послуги — 30 грн.
--- --- --- --- --- --- --- --- --- ---
Замовлення з доукомплектуванням через ОЛХ доставку:
Для замовлення з додатковими комплектуючими, будь ласка, зв'яжіться зі мною за телефоном, вказаним в оголошенні. Я скоригую ціну відповідно до вашого замовлення.
--- --- --- --- --- --- --- --- --- ---
Інші моделі тестерів:
Моделі власного виробництва з модифікаціями:
GM328 ANT
- Дисплей: 1.8" LCD 128x160 ST7735
- Компоненти: DIP-елементи
- Мікроконтролер: DIP-корпус (встановлений у панель)
- Кварцовий резонатор: 16 МГц
- Детальніше за посиланням: www.olx.ua/d/uk/809403224
GM328 ANT2
- Дисплей: 1.8" LCD 128x160 ST7735
- Компоненти: SMD-елементи
- Мікроконтролер: DIP-корпус (встановлений у панель)
- Кварцовий резонатор: 16 МГц
- Живлення: USB Type-C або зовнішнє 7–12 В
- Детальніше за посиланням: www.olx.ua/d/uk/845097665
Модель від китайського виробника:
GM328
- Колір плати: червоний
- Компоненти: DIP-елементи
- Мікроконтролер: DIP-корпус (встановлений у панель)
- Кварцовий резонатор: 8 МГц
- Детальніше за посиланням: www.olx.ua/d/uk/787680771
--- --- --- --- --- --- --- --- --- ---
!!! ВАЖЛИВА ІНСТРУКЦІЯ !!!
Головне правило при вимірюванні ємності конденсаторів:
Перед встановленням конденсатора в панель, обов'язково розрядіть його! Заряджений конденсатор може "спалити" мікроконтролер та діодну збірку. Якщо це сталося, не хвилюйтеся – набори для ремонту є у продажу.
--- --- --- --- --- --- --- --- --- ---
Технічні характеристики та функціонал:
Тестер радіокомпонентів GM328A на мікроконтролері ATMEGA328P — це багатофункціональний пристрій. З його допомогою ви легко перевірите:
- опір резистора;
- ємність конденсатора та його внутрішні параметри (ESR);
- справність і характеристики напівпровідникових деталей;
- індуктивність дроселів і котушок.
Також тестер можна використовувати як генератор ШІМ-сигналів, частотомір та вимірювач напруги. Усі дані вимірювань виводяться на кольоровий екран, що робить їх дуже інформативними та зрозумілими.
Тестер живиться від батарейки 9 В ("Крона") або зовнішнього джерела живлення постійного струму напругою 9В.
Характеристики приладу:
- мікроконтролер: AtMEGA328P;
- версія прошивки: 1.13k;
- Напруга живлення: від 9 В.;
- Робочий струм: 30 мА;
- Дисплей: діагональ 1,8 дюйма, роздільна здатність 160 х 128 пікселів;
- Діапазон виміру опору: 0,01 Ом – 50 МОм;
- Діапазон вимірювання ємності: 25 пФ - 100000 мкФ (10000 перевіряв особисто, більшого номіналу у мене немає);
- Діапазон вимірювання індуктивності: 0,01 мГн – 20 Гн;
- Діапазон вимірювання частоти: 1 Гц – 2 МГц;
- Діапазон вимірювання напруги (постійного): 0,01 – 50 В;
- Генератор прямокутних імпульсів із частотою: 1 Гц – 2 МГц;
- 10-бітовий ШІМ: значенням 5 В з модуляцією від 0 до 99%;
- Має безперервний режим вимірювання резисторів, конденсаторів, котушок індуктивності
Автоматично визначає:
- Резистори та їх опір;
- Ємність конденсаторів, ESR та струм витоку;
- Індуктивність, її опір, добротність та резонансну частоту;
- Тип транзистора (PNP, NPN, MOSFET, JFET, IGBT та інші);
- Виводи транзисторів і відображає їх на екрані;
- Коефіцієнт посилення транзистора;
- Наявність захисного діода між колектором та емітером біполярного транзистора або між стоком та затвором польового транзистора;
- Падіння напруги на захисному діоді;
- Ємність затвора польових транзисторів;
- Опір переходу стік - витік польових транзисторів;
- Діоди, падіння напруги на них та їх ємність;
- Напруга база-емітер біполярних транзисторів;
- Слабкі тиристори та симістори;
- Стабілітрони з напругою стабілізації до 4,5 Вольт.
--- --- --- --- --- --- --- --- --- ---
Посилання на інструкції:
- прошивка 1.13к cutt.ly/4X90lXZ
--- --- --- --- --- --- --- --- --- ---
Дивіться також інші мої оголошення. Нехай ваші покупки будуть вдалими!
--- --- --- --- --- --- --- --- --- ---
