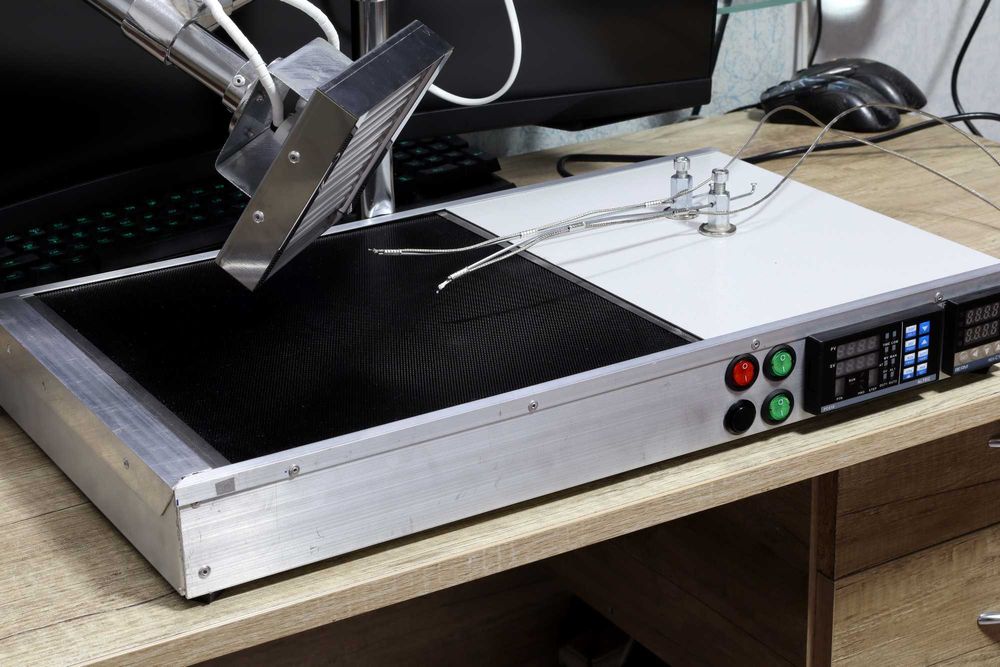

Инфракрасная паяльная станция на кварцевых нагревателях.

Проверена на практике - успешно снимались и садились чипы.

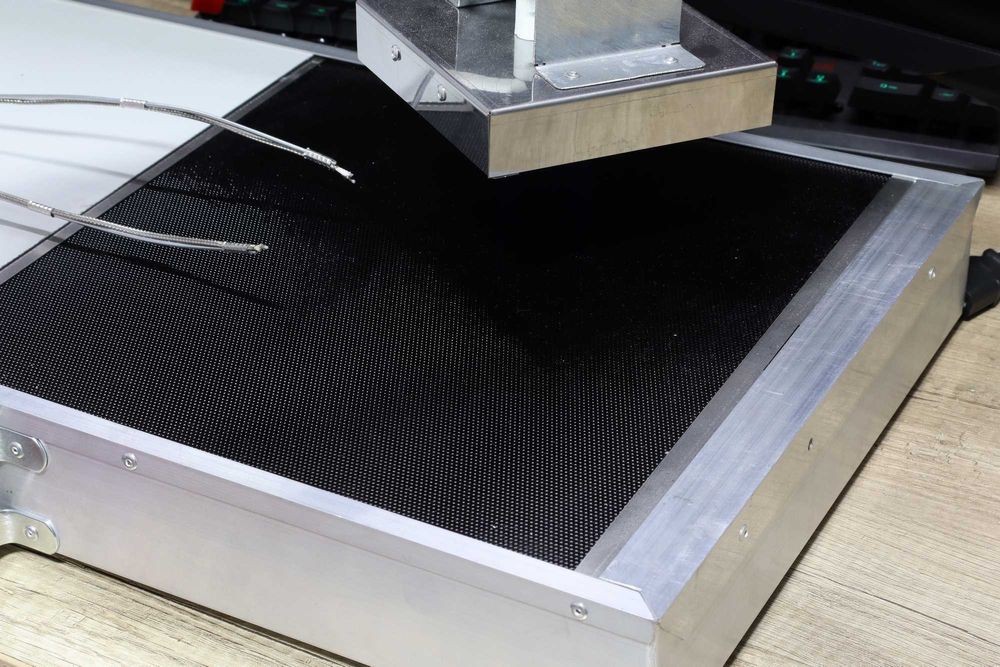

Размер поверхности нагрева 300мм*300мм низ, 120мм*120мм верх.

Потребление: низ 1500 ватт, верх 500 ватт

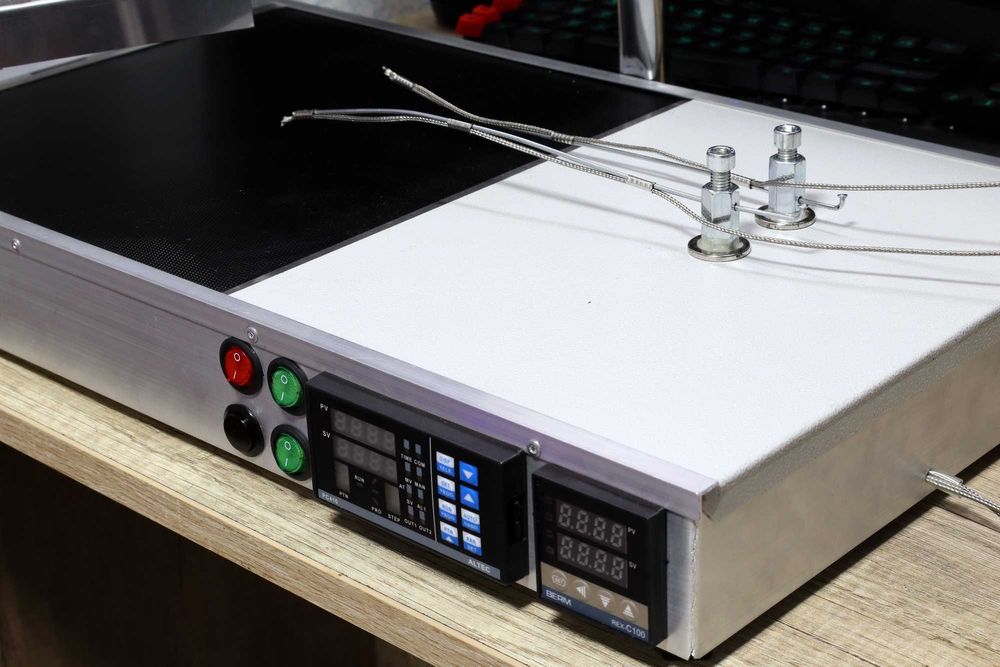

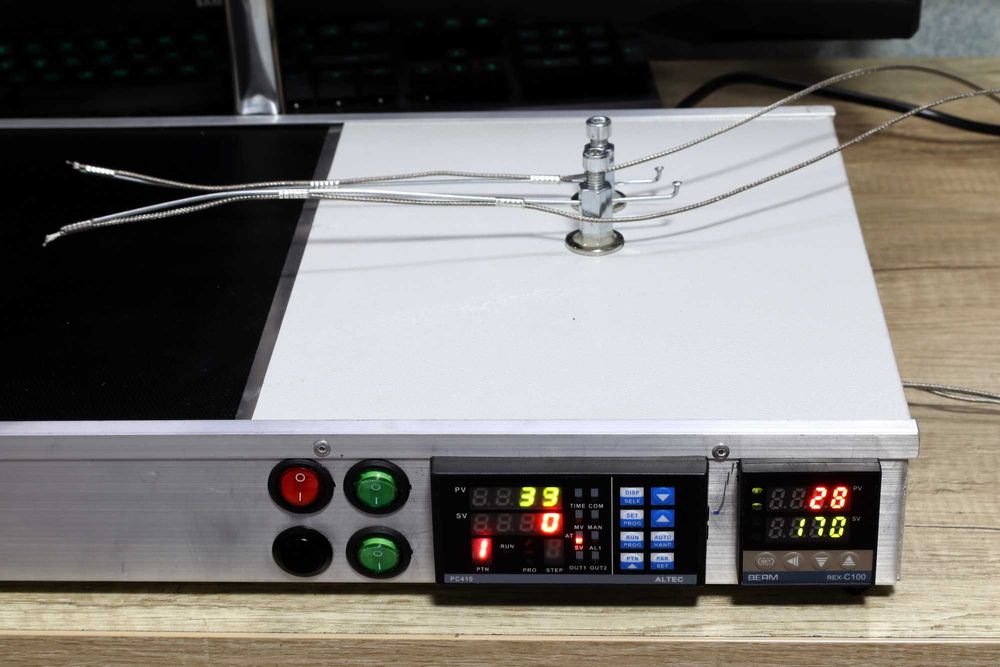

Температура низа регулируется ПИД регулятором REX C100
Температура верха регулируется ПИД регулятором ALtec PC410 - можно создать и сохранить до 10 термопрофилей (предустановлено два термопрофиля - для свинца 190гр и безсвинца 220гр)

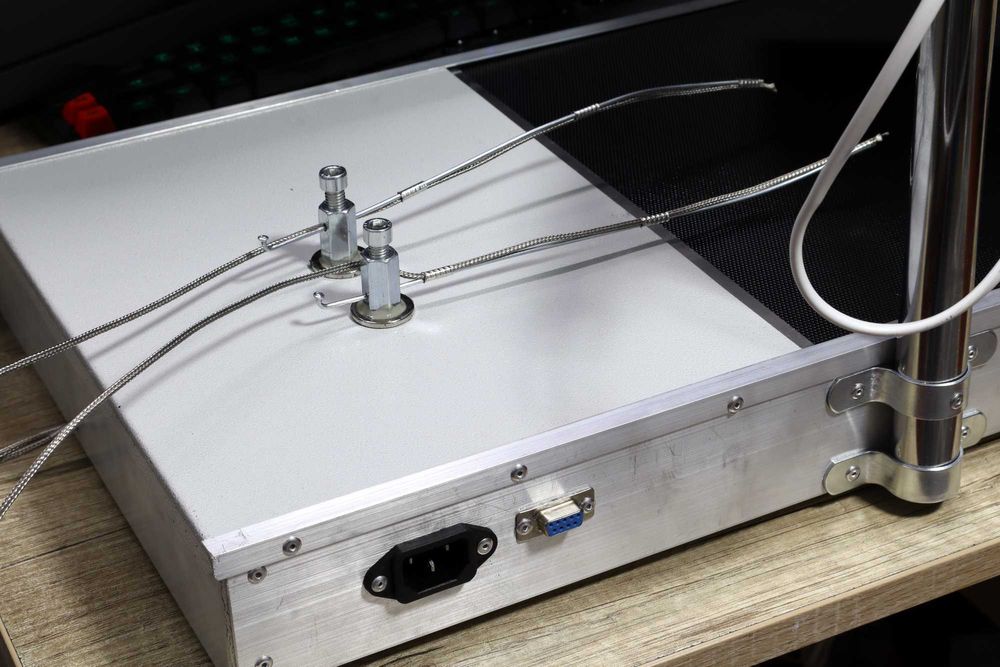

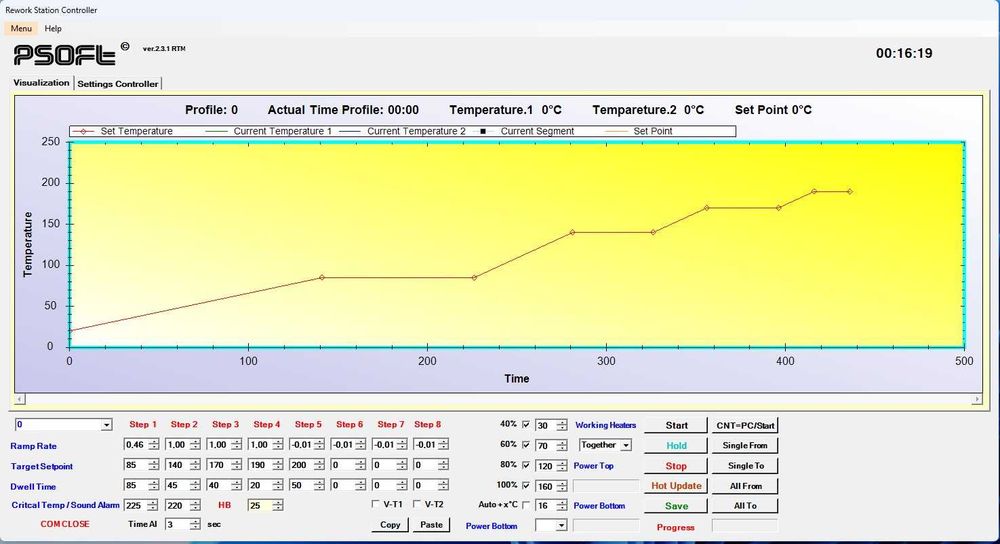

Есть выход СОМ порт для подключения паяльной станции к компьтеру, для управления и мониторинга верхнего нагревателя. В комплекте идёт кабель COM to USB, проверено на Windows 11 - всё работает.

Думаю понятно, что все профили пайки можно переделать под себя или создать новые.

Ссылки на программы, драйвера и документацию скину после покупки.

Термодатчики держаться на неодимовых магнитах.

Примерное время снятия-запайки чипа около 5-7 минут (начиная с разогрева холодной платы)

Первые разы конечно желательно потренироваться на донорах - снять-поставить два-три чипа, чтобы приноровиться и подстроить термопрофиля под себя.

Не забывайте просушивать платы и чипы перед установкой, (рекомендуют сутки при температуре 80-100гр)во избежание волдырей (текстолит вбирает в себя влагу из окружающей среды и при нагреве влага разрывает текстолит изнутри, вместе с дорожками).

Нижнюю термопару нужно устанавливать немного в стороне от снимаемого-устанавливаемого чипа, чтобы верхний нагреватель на неё не влиял.
Также нижнюю термопару можно установить на саму стеклокерамическую поверхность, тогда температуру нижнего ПИДа нужно поднять примерно до 300гр (тут уже на ваше усмотрение и предпочтения)

В комплект входят 10шт фторопластовых стоек.

Низ и верх можно включать отдельно.

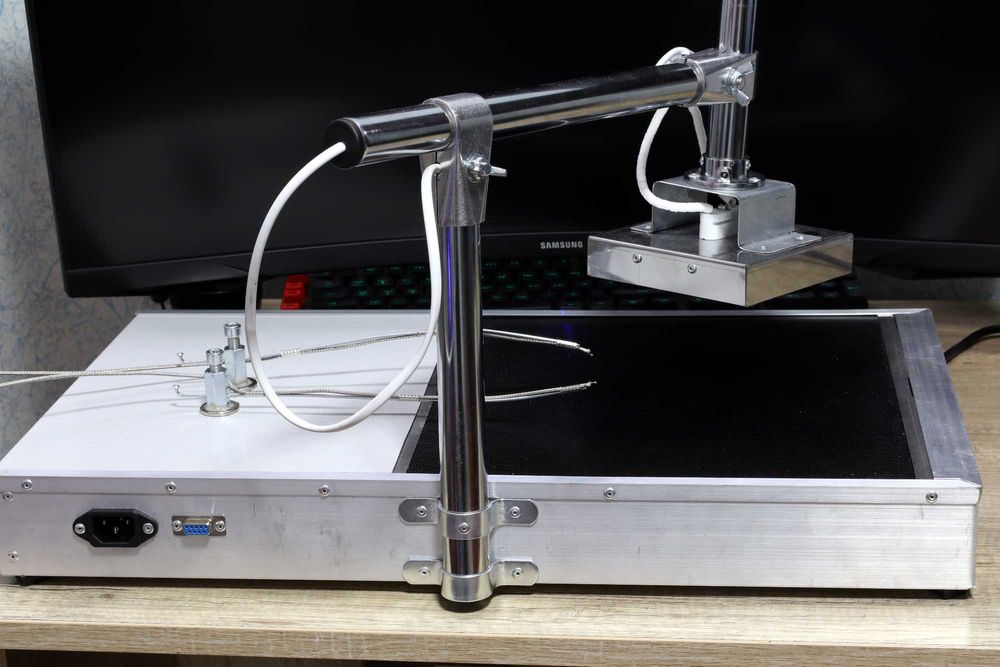

Верхний нагреватель устанавливается примерно в 50мм над чипом. Область вокруг чипа хорошо бы накрыть фольгой - зачем греть лишние детали)

Понизив температуру низа до 70-80гр можно расклеивать телефоны и планшеты.

Отправлю наложенным, упаковка за мой счёт.

Примерные китайские аналоги этой станции:
ACHI IR6000
ACHI IR6500
Achi IR-PRO-SC
Achi IR-PRO-SC USB
SCOTLE IR360
SCOTLE IR6000
SCOTLE IR6000 USB
SCOTLE IR-PRO-SC
BIRD SDC 4K
BIRD ANY CHIP 5000
LY IR6000
LY HR6000
LY IR6500
LY IR8500
LY HR8000
LY IR9000
LY IR-PRO-SC
LY MINI IR-PRO-SC
FUNDAR FD-5100
DINGHUA DH-6500
DINGHUA DH-A08
