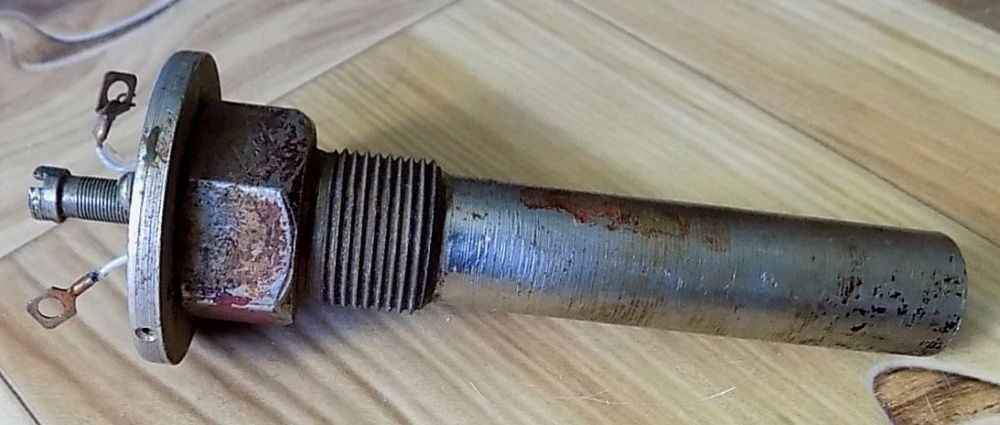

Наименование: Реле температуры ТР-200. Состояние по фото. Пишите сообщения, не всегда есть время отвечать на звонки.

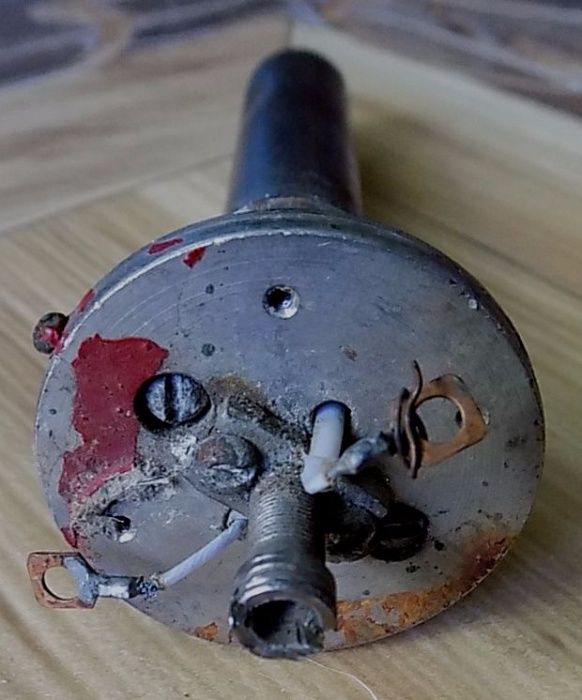

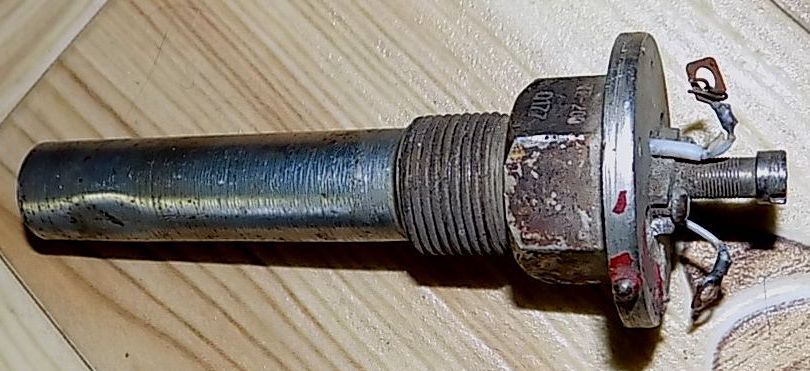

Дилатометрическое реле TP-200. Реле ТР-200 предназначено для контроля, сигнализации и автоматического регулирования температуры неагрессивных жидкостей и газов.
Чувствительным элементом реле является дилатометрическое устройство, состоящее из латунной гильзы 1 и пружины 2 Реле ТР-200 устанавливается таким образом, чтобы латунная гильза находилась, в среде, температуру которой. необходимо измерять. В торце латунной гильзы закреплен фигурный стержень 3. На пружинах'2 закреплены изолированные от них нормально закрытые электрические контакты. Так как коэффициент расширения латуни намного больше, чем инвара (коэффициент расширения инвара в пределах температур от —50 до +100° С близок к нулю), то при - нагревании латунной гильзы 1 она удлиняется и за стержень 6 растягивает пружины 2. При этом электрические контакты 4 размыкаются. При уменьшении температуры латунная гильза укорачивается - и благодаря упругим свойствам пружины 2 электрические контакты снова замыкаются. Температура, три которой размыкаются конгакты, определяется величиной зазора 9. Заданное значение темлературы, при которой размыкаются контакты реле, настраивается путем вращения винта 5. При вращении винт 5 вместе с контактным устройством перемещается вдоль неподвижной гайки 6, изменяя величину зазора. Реле имеет пределы настройки заданного значения температуры в пределах от 25 до 200° С. Погрешность срабатывания контактов ±5° С при скорости изменения температуры не более 0,5 град. С в минуту. Наибольшая разность температуры замыкания и размыкания контактов 5° С. Максимально допустимая нагрузка на контакты 30 ва при напряжении 220 в переменного тока и не более 5 вт при напряжении 220 в постоянного тока.
