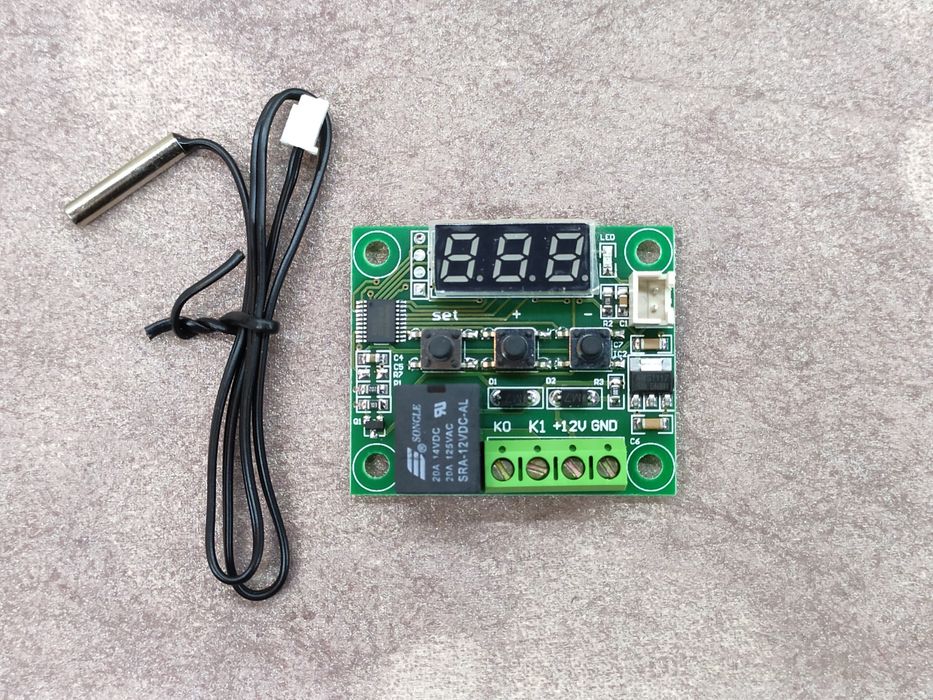

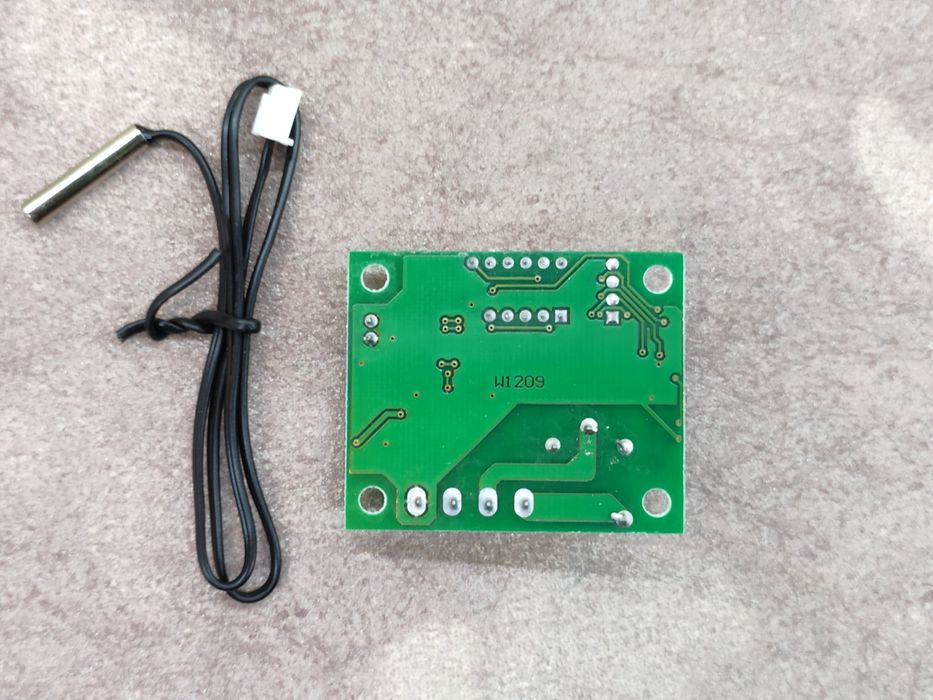

Программируемый терморегулятор предназначен W1209 для контроля температуры в диапазоне от -50 до +110 . Он может работать в паре с нагнетателем или охладителем. Программируемый терморегулятор оснащен трехразрядным LED дисплеем, светодиодным индикатором включения реле, тремя кнопками управления, разъемом для подключения нагрузки и «+12V / GND « для питания платы терморегулятора. На LED дисплее отображается текущая измпряемая температура.
Подготовка к работе
1) Подключить источник питания 12V постоянного напряжения к контактам «+12V» (плюс 12V) и «GND» (минус 12V);
2) Подключить нагрузку к контактам «К0» и «К1» (подключается в разрыв цепи питания управляемого прибора (последовательное подключение)
После подачи питания 12V на контакты «+12V» и «GND», на LED дисплее отобразится текущая температура, измеренная выносным датчиком температуры.
Установка и настройка заданной температуры
Для установки температуры контроля кратковременно необходимо нажать кнопку «SET», после чего кнопками «+» или «–» установите заданную температуру, и еще ра знажмите кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
Программирование
Для входа в режим программирования удерживайте, в течении 5 секунд, кнопку «SET», после чего кнопками «+» или «–» выберете код параметра меню (Р0….. Р6) из таблицы «Меню терморегулятора». Далее, для настройки параметра, нажмите кнопку «SET» и кнопками «+» или «–» измените значение параметра. Для сохраниения настроек нажмите и удерживайте кнопку «SET», или же не нажимайте никакие кнопки в течение 5 секунд.
Меню терморегулятора
Режим Описание параметра Диапазон
настройки По умолчанию
Р0 Режим работы терморегулятора: охлаждение (Cooling) / нагрев (Heating)
C / H
C
Р1 Гистерезис 0.1……15 2
Р2 Верхний предел установки поддерживаемой температуры, 110 110
Р3 Нижний предел установки поддерживаемой температуры, –50 –50
Р4 Коррекция температуры –7…..7 0
Р5 Задержка времени включения реле (может отличаться от выбранного в пределах +–50%), мин.
0……10
0
Р6 Верхний предел температуры отключения ( защита от перегрева), OFF или ON ( при ON от 0 до 110
OFF

Сброс параметров и заводские установки
Для сброса параметров в заводские настройки (настройки по умолчанию): 1) отключить питание; 2) нажать и удерживать кнопки «+» или «–»; 3) подать питание на терморегулятор. На LED дисплее появится надпись «888», после чего отобразится текущая температура.
Характеристики
Габаритные размеры: 40х48х14 мм
Диапазон измерения и программирования температуры:
Точность измерения: в диапазоне от или вне этого диапазона
Точность гистерезиса:
Гистерезис:
Bpeмя обновления показаний: 0,5 секунд
Напряжение питания, В: 12 VDC
Датчик: NTC 10K 0,5%, длина кабеля 0,3 м, водозащита
Максимальный ток нагрузки: 5А / 220V АС; 15А / 14 VDC
Температура окружающей среды: –10…...60 градусов
Влажность окружающей среды: 20-85%
Потребляемый ток: 30mA
Потребляемый ток при работе реле: 65mA
Способ подключения нагрузки: электромагнитное одноканальное реле (5А / 220V АС; 15А / 14 VDC) (при больших нагрузках, используйте контактор или твердотельное реле большей мощности)
Комплектация
• Терморегулятор
• Датчик с кабелем
