Данный полуавтомат изготовлен по схеме ПДГ 215 “Энергия сварка”, но ничего общего с ним не имеет.
Краткие характеристики:
Площадь сечения по стали: 40.01 см.2
Полная заданная мощность: 5200 Вт
Габаритная мощность (примерно): 12.389 Вт
КПД (без потери в стали): 86.39 %
Номинальное напряжение, 220В, максимальное 242В.
Напряжение холостого хода вторичной обмотки: 30В.
Вес : 64кг. Комплектация: Сварочный аппарат 1шт. Кабель массы 2 м 1шт.
Краткое описание.

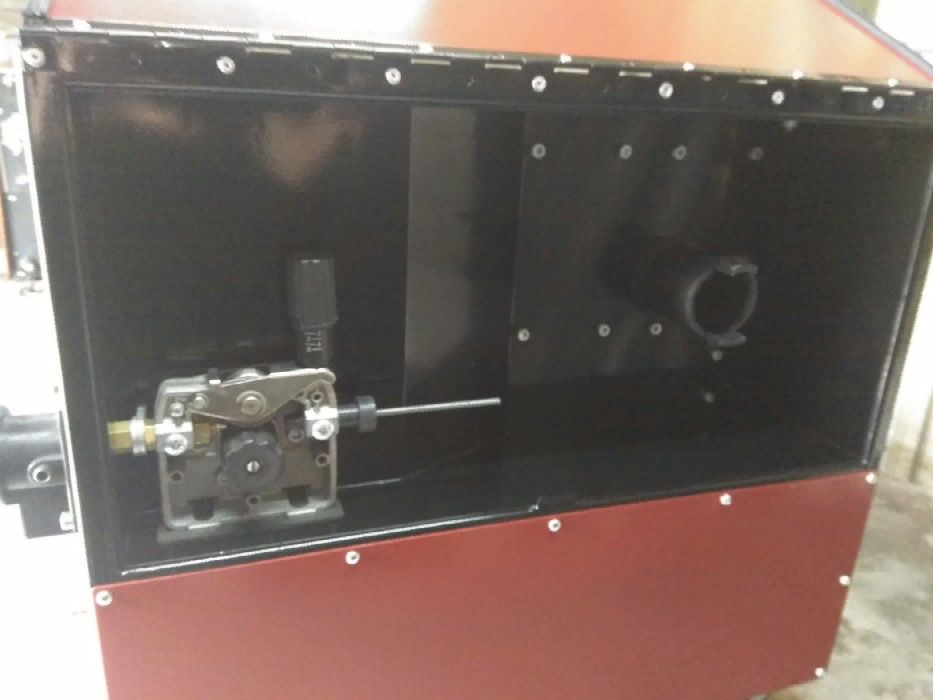

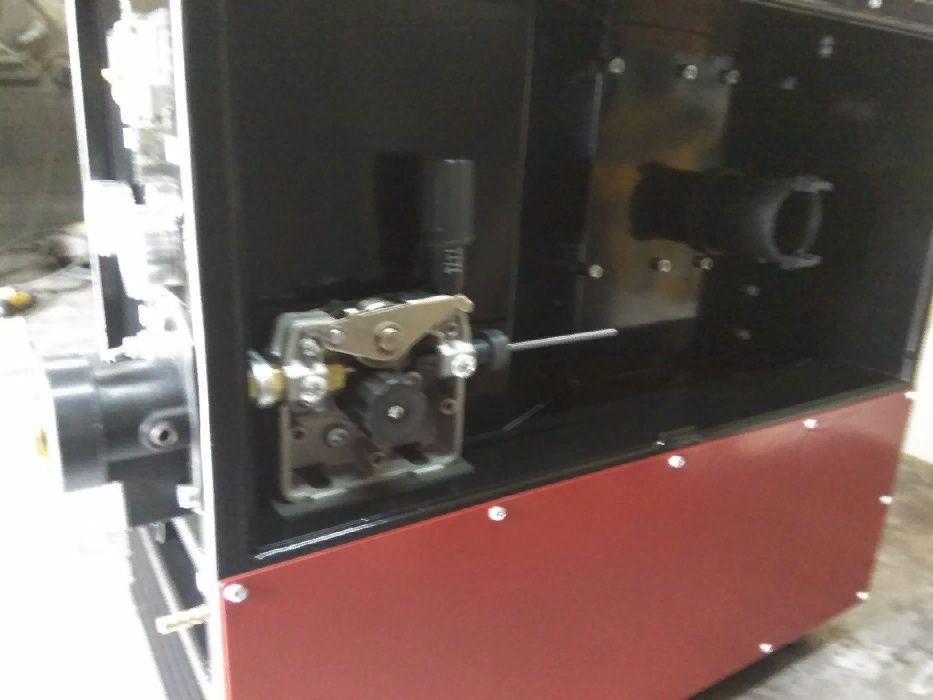

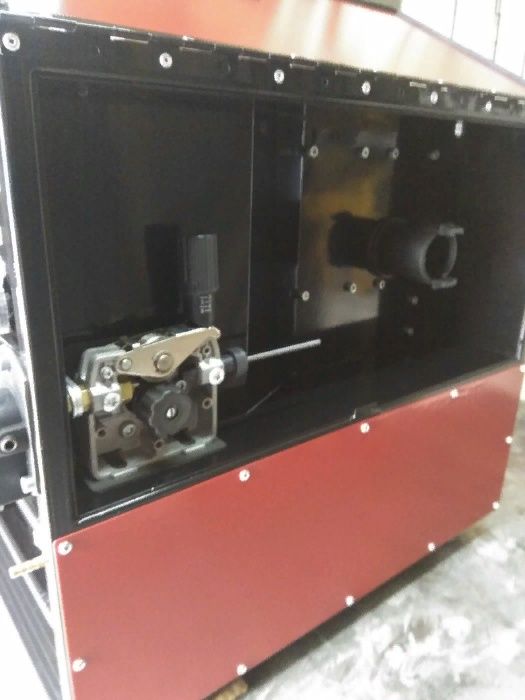

Силовой трансформатор, немного больше и чуть мощнее чем у ПДГ 215, содержит боле широкое окно для лучшей вентиляции. Диодный мост: диоды Д 200, 4шт. Тиристор Т-250. Конденсаторы 4700 мкф. - 12 шт. Данный полуавтомат имеет плавную регулировку силы тока, тест проволоки без включения газа, тест газа без включения проволоки. Блок регулировки силы тока выполнен с запасом по мощности . Блок регулировки скорости двигателя особых характеристик не имеет. Установлен мощный двигатель мощностью 50Вт - 24В. Имеет дополнительный выход, режим TIG - AC переменный ток, для работы с алюминием, и отдельным клапаном газа. Таким образом можно работать MIG-MAG либо TIG режимом с подключенными обеими горелками на аппарате, переключив всего 2 тумблера в режим TIG, либо MIG-MAG. Также данный полуавтомат снабжен термостатом, при достижении 83 С блок управления будет отключатся, вентилятор при этом будет продолжать работать. При падении температуры около 60 С будет автоматически включатся. Весь корпус обработан грунтом, и окрашен. Установлен надежный 25 амперный автомат.
