Данный полуавтомат изготовлен по схеме ПДГ 215 “Энергия сварка”, но ничего общего с ним не имеет.
Краткие характеристики:
Площадь сечения по стали: 40.08 см.2
Полная заданная мощность: 5400 Вт
Габаритная мощность (примерно): 13.187 Вт
КПД (без потери в стали): 87.19 %
Номинальное напряжение, 220В, максимальное 242В.
Напряжение холостого хода вторичной обмотки: 25В.
Вес : 60кг. Комплектация: Сварочный аппарат 1шт. Кабель массы 2 м 1шт.
Краткое описание.

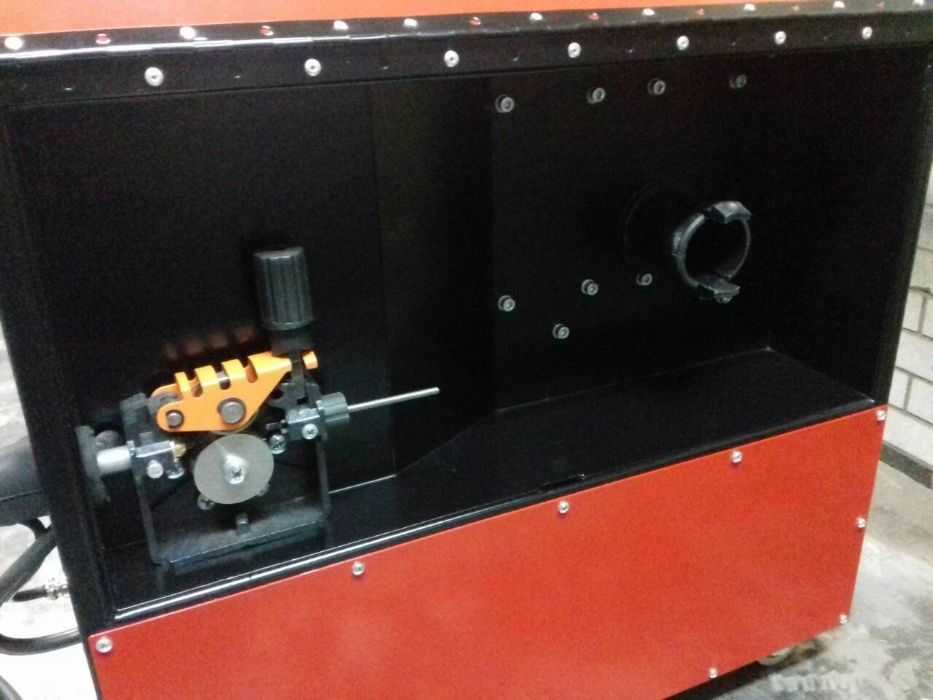

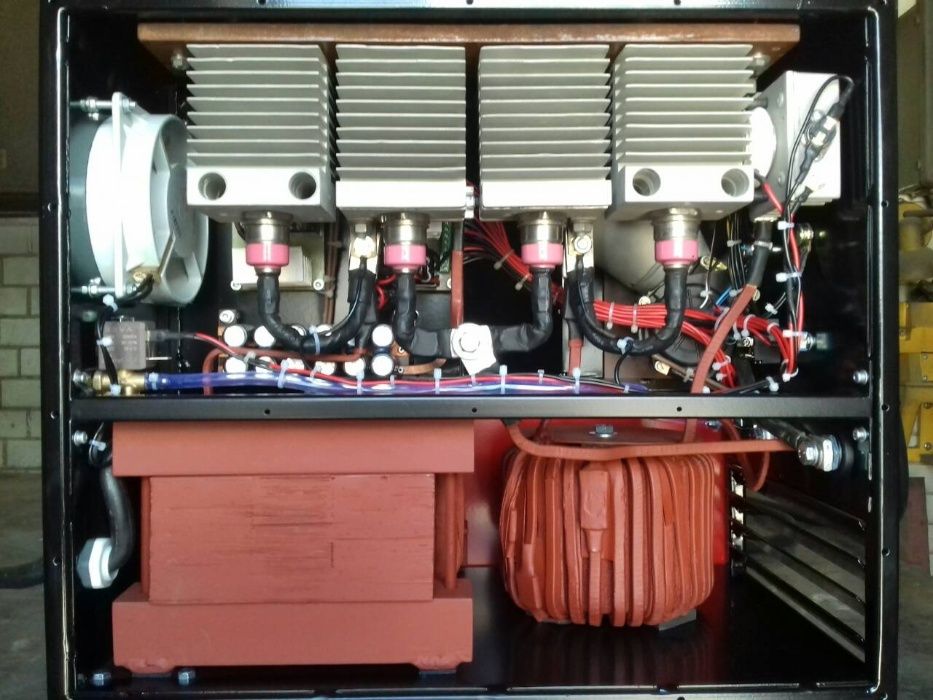

Силовой трансформатор, немного больше и чуть мощнее чем у ПДГ 215, содержит боле широкое окно для лучшей вентиляции. Диодный мост: диоды Д 161-250, 4шт. Тиристор Т-250. Конденсаторы 4700 мкф. - 12 шт. Данный полуавтомат имеет плавную регулировку силы тока, тест проволоки без включения газа, тест газа без включения проволоки. Блок регулировки силы тока выполнен с запасом по мощности до 50А-11 кВт. Блок регулировки скорости двигателя особых характеристик не имеет. Установлен мощный двигатель мощностью 50Вт - 24В. Также данный полуавтомат снабжен термостатом, при достижении 83 С блок управления будет отключатся, вентилятор при этом будет продолжать работать. При падении температуры около 60 С будет автоматически включатся. Весь корпус обработан грунтом, и окрашен. Установлен надежный 25 амперный автомат. Горелка (темп харьков) на 230А,но работает также как и binzel, ни хуже ни лучше. Возможен вариант изготовления без сварочной горелки, под евро разъем. Дополнительные фото, по запросу. Видео: https://youtu.be/mfgOWhNL_n4, https://youtu.be/uNGzv7HpkQc . Правильно копируйте ссылку. Также имеется в наличии сварочный аппарат 3 в 1(Fronius), с отдельным выносным подающим механизмом на 300А, катушка на 5 кг.
