Stage Line BEAT 400 Dual Beatcounter

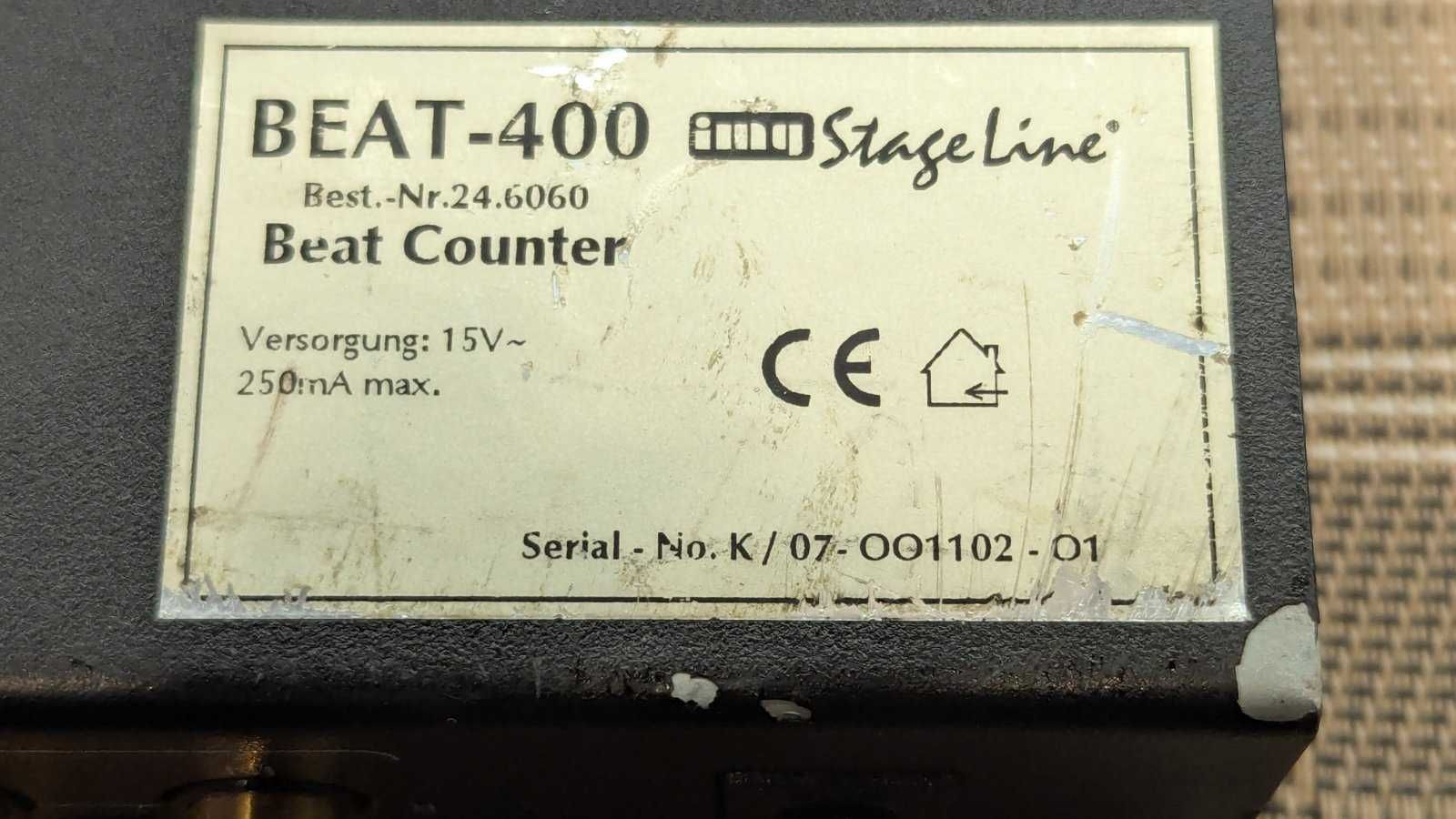

Внимание! Имейте ввиду, что питание у него 15 Вольт ПЕРЕМЕННОГО тока!

Stage Line Beat-400 Dual-BeatCounter-это профессиональный BPM двух каналов.

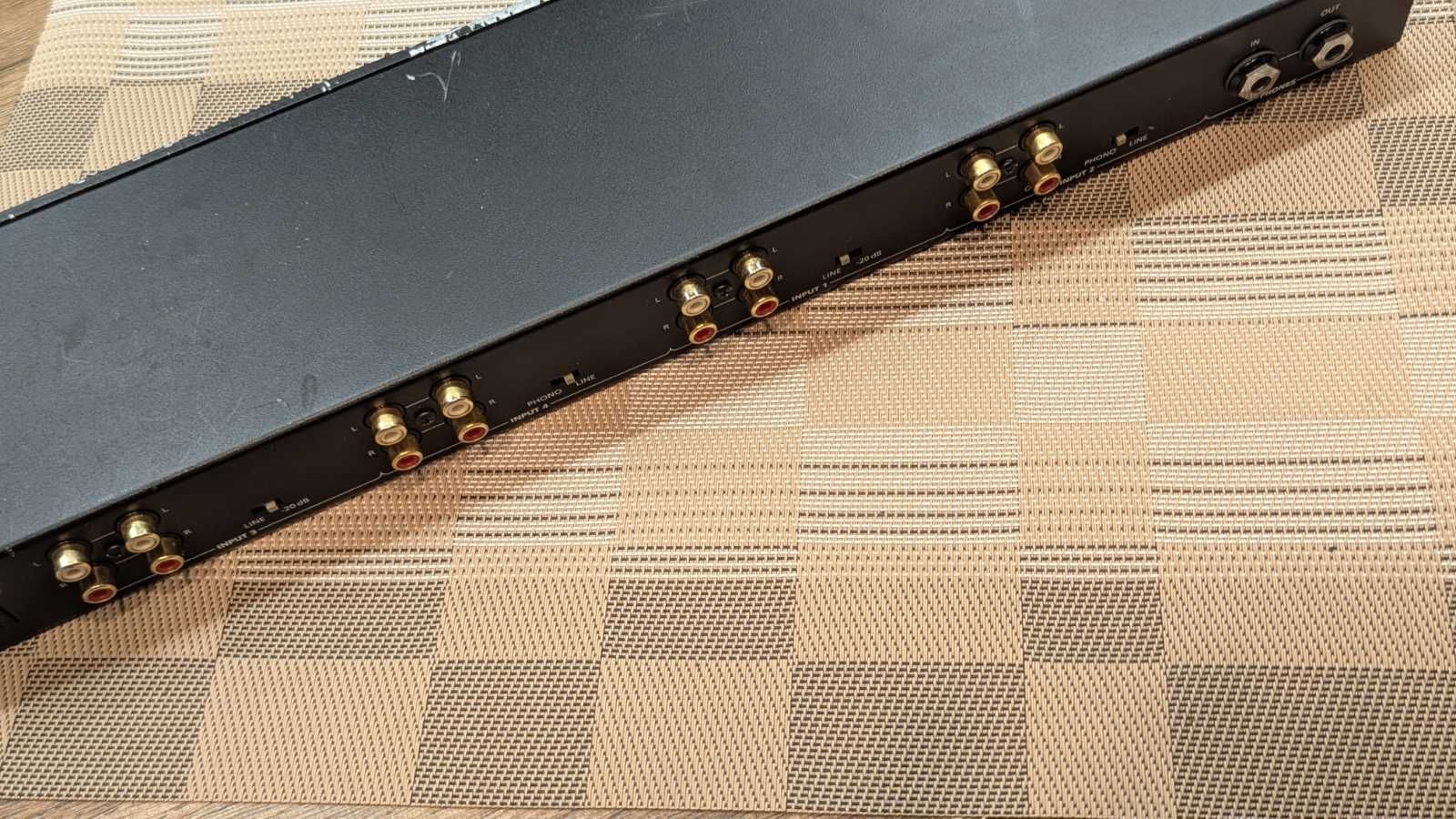

В задней части у вас есть стерео входы и выходы для 4 устройств. У него есть линейный переключатель и линии-20 дБ, ввод и вывод наушников.

Спереди у него есть вход гнезда для подключения наушников,
Селектор для различных источников и наушников и выключения, отображение 3 цифровых цифр, обычный селектор времени и медленный, автоматический или ручной селектор, нажмите кнопку для ручного импульса, новой звезды и сброса и кнопки включения/выключения.

Specifications Inputs INPUT 1 + 3: Stereo line, 0.2–2 V/> 100 kΩ to be attenuated by20 dB INPUT 2 + 4: Stereo line, 0.2–2 V/> 100 kΩ switchable to phono signal 1.8–18 mV PHONES: Stereo headphone signal 0.275–2.6 V/> 100 kΩ Outputs OUT 1-4: corresponds to the re-spective input signal 1-4 OUT PHONES: corresponds to the headphone input signal Power supply: 15 V~, approx. 250 mA230 V~ / 50 Hz / 6.7 VA via enclosed plug-intransformer Dimensions (W x H x D): . 482 x 44.5 x 128 mm,1 rack space Weight: 1.8 kg

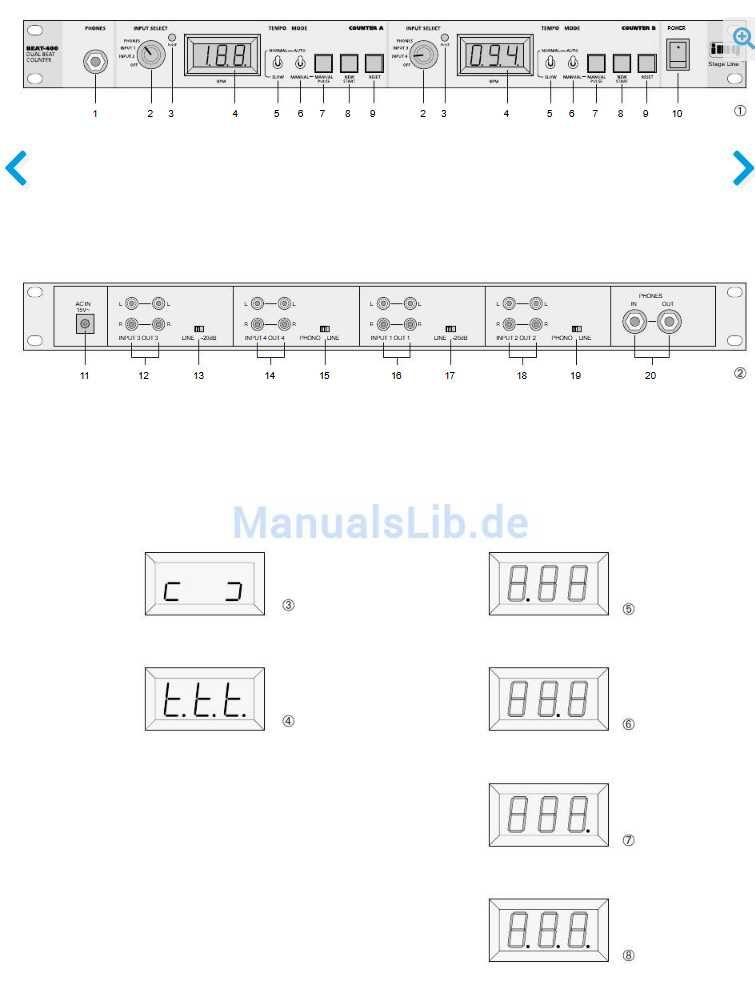

1 Рабочие элементы и соединения 1.1 Передняя панель 1 Вход и сквозной выход для сигнала наушников, подключенный параллельно гнездам PHONES (20) на задней панели устройства Примечание: через это гнездо сигналы гнезд INPUT не могут контролироваться. 2 Селекторный переключатель для выбора источника сигнала 3 Светодиод для индикации пиков сигнала, относящихся к ритму 4 Дисплей 5 Переключатель диапазона измерения, только для автоматической работы NORMAL: 90-230 ударов в минуту SLOW: 60-112 ударов в минуту 6 Селекторный переключатель для режима работы AUTO: выбранный источник сигнала подсчитывается автоматически MANUAL: ручной подсчет ударов с помощью кнопки MANUAL PULSE (7) 7 Кнопки кратковременного нажатия для ввода ударов при ручном подсчете 8 Кнопка для нового запуска для поиска четырех пиков сигнала удара с одинаковым временным интервалом. Нажатие этой кнопки незадолго до определенного такта может значительно ускорить подсчет.9 Кнопка для сброса счетчика тактов в его базовое состояние. После нажатия внутренний пиковый порог сигнала тактов сопоставляется с уровнем музыки. Только после этого начинается подсчет.10 Переключатель POWER1.2 Задняя панель11 Подключение для прилагаемого подключаемого трансформатора (15 В~)12 Вход 3 для устройства с линейным выходом (например, микшер, CD-плеер и т. д.) или проходной выход 3 для передачи входного сигнала 3 на следующее устройство (например, усилитель)13 Переключатель для ослабления сигнала на входе 3 на 20 дБ

14 Вход 4 для устройства с линейным выходом (например, микшер, CD-плеер и т. д.) или для проигрывателя с магнитной системой или сквозной выход 4 для передачи входного сигнала 4 на следующее устройство (например, усилитель)15 Переключатель выбора Phono/Line для входа 416 Вход 1 для устройства с линейным выходом (например, микшер, CD-плеер и т. д.) или для проигрывателя виниловых дисков с магнитной системой или сквозной выход 2 для передачи входного сигнала 2 на следующее устройство (например, усилитель)19 Переключатель выбора Phono/Line для входа 220 Вход или сквозной выход для сигнала наушников, подключенный параллельно с гнездом PHONES (1) на передней панелиПримечание: через эти гнезда сигналы для гнезд INPUT не могут контролироваться.2Примечания по безопасностиЭтот прибор соответствует директиве по электромагнитной совместимости 89/336/EEC и директиве по низкому напряжению 73/23/EEC.Втычной трансформатор использует опасное сетевое напряжение (230 В~). ​​Во избежание опасности поражения электрическим током не открывайте втычной трансформатор. Доверьте обслуживание только уполномоченному квалифицированному персоналу. Кроме того, любая гарантия теряет силу, если втычной трансформатор или блок были открыты.При эксплуатации также в любом случае следите за следующими пунктами:•Блок подходит только для использования в помещении.•Защищайте блок от влажности и тепла (допустимый диапазон рабочих температур 0-40 °C).
