Цифровий аудіо підсилювач використовується для посилення вхідного аудіо сигналу до вихідної потужності 3 Вт.
Для використання підсилювача потрібно зібрати на його основі макет (підключити живлення, підключити вхідний сигнал, підключити пристрої відтворення). Після цього можна починати роботу.

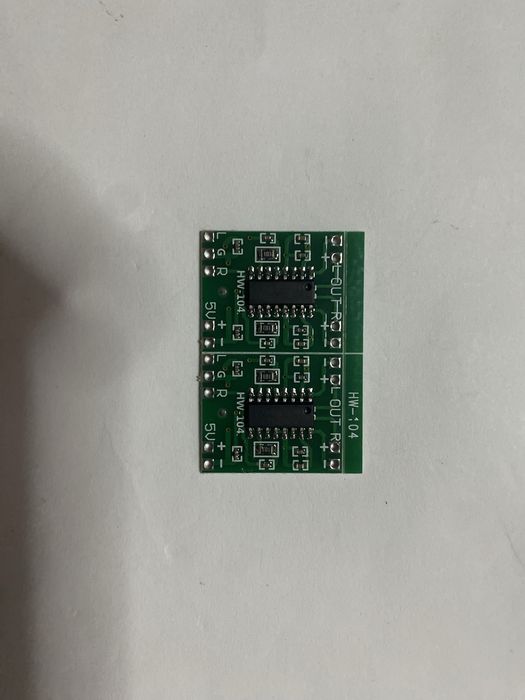

Цифровий аудіо підсилювач має 9 контактних майданчиків для підключення живлення, вхідного і вихідного сигналу.


Призначення контактів:

RIN, GND, LIN – використовуються для підключення вхідного сигналу;
+5V, GND – використовуються для підключення живлення;
L+, L-, R+, R- – використовуються для підключення пристроїв відтворення.
Живлення цифрового аудіо підсилювача може здійснюватися або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою, або від зовнішнього джерела живлення (блоку живлення, батареї).
Напруга живлення датчика 2,5 – 5,5 (ні в якому разі не більше 5,5 В).

Характеристики:

мікросхема: PAM8403;
напруга живлення: 2,5 – 5,5 У;
вихідна потужність: 2 х 3Вт (4 Ом);
відношення сигнал/шум: 90дБ;
ККД: до 90%;
захист від замикання, перегріву;

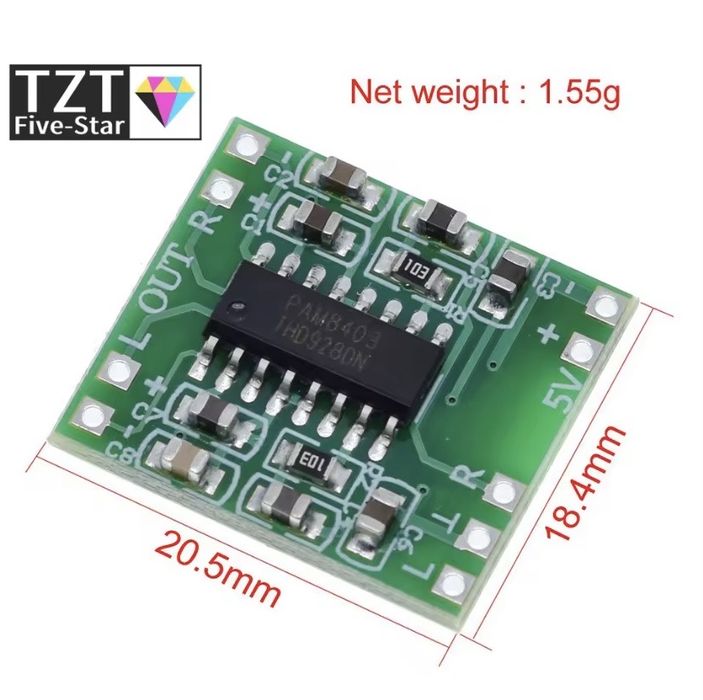

габарити: 21 х 18 х 2 мм;
вага: 2 г;
колір: зелений.
