Маю свій стенд. Комбінований стенд «блискавка-М» для перевірки свічок під тиском, модулів та котушок запалювання дозволяє оперативно перевіряти свічки, модулі (МОЗ) та котушки запалення (КЗ), високовольтні дроти, наконечники. Стенд формує тестові сигнали та умови перевірки близькі до робітників для вузлів, що перевіряються.

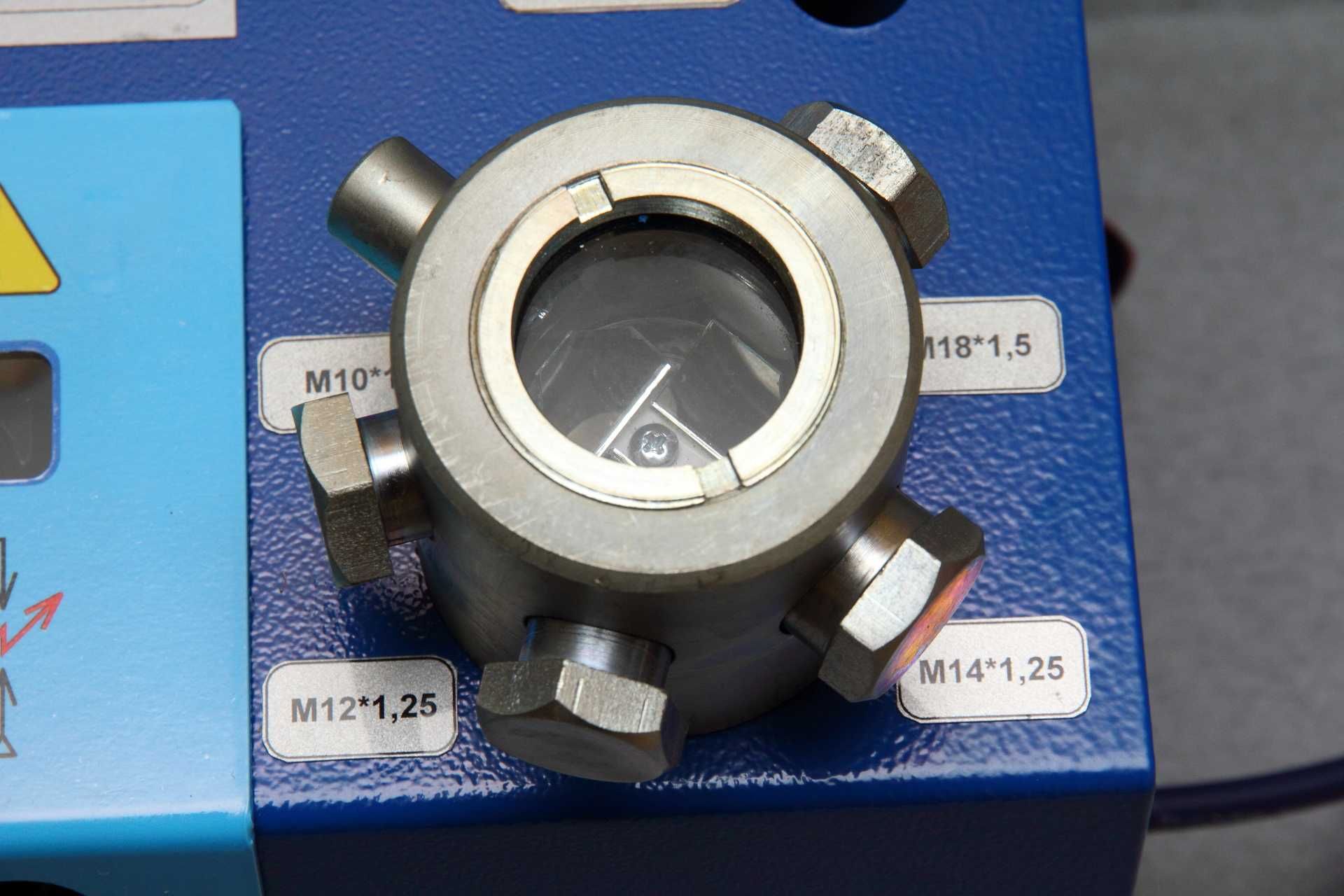

Перевіряються свічки з різьбленням на корпусі М18 х 1,5, М14 х 1,25, М12х1,25, М10х1мм із довжиною різьбової частини до 19 мм. Діагностовані дефекти свічки:
· Перебої іскроутворення в іскровому проміжку свічки;
· Внутрішній пробою діелектрика свічки;
· Поверхневий пробій діелектрика свічки;
· Тріщини діелектрика;
· Втрата герметичності.

За допомогою стенду перевіряються низькоомні котушки запалювання різних електронних систем запалення з бортовим живленням 12В. Випробування проводять на еталонних іскрових проміжках вбудованого в стенд 4-х канального розрядника. Оперативно визначаються типові дефекти МОЗ та КЗ:
· Пошкодження електронного ключа МОЗ;
· Підвищене споживання струму первинною (ними) обмоткою (ками) КЗ та МОЗ;
· якісно визначити накопичену енергію в МОЗ та КЗ;
· короткозамкнуті витки первинної або вторинної обмоток;
· Симетричність багатоканальних МОЗ;
· Прогар ізоляції;
· Низька пробивна напруга вторинного ланцюга.
У стенді передбачено режим спільної перевірки працездатності електронного комутатора та котушки запалення (КЗ).

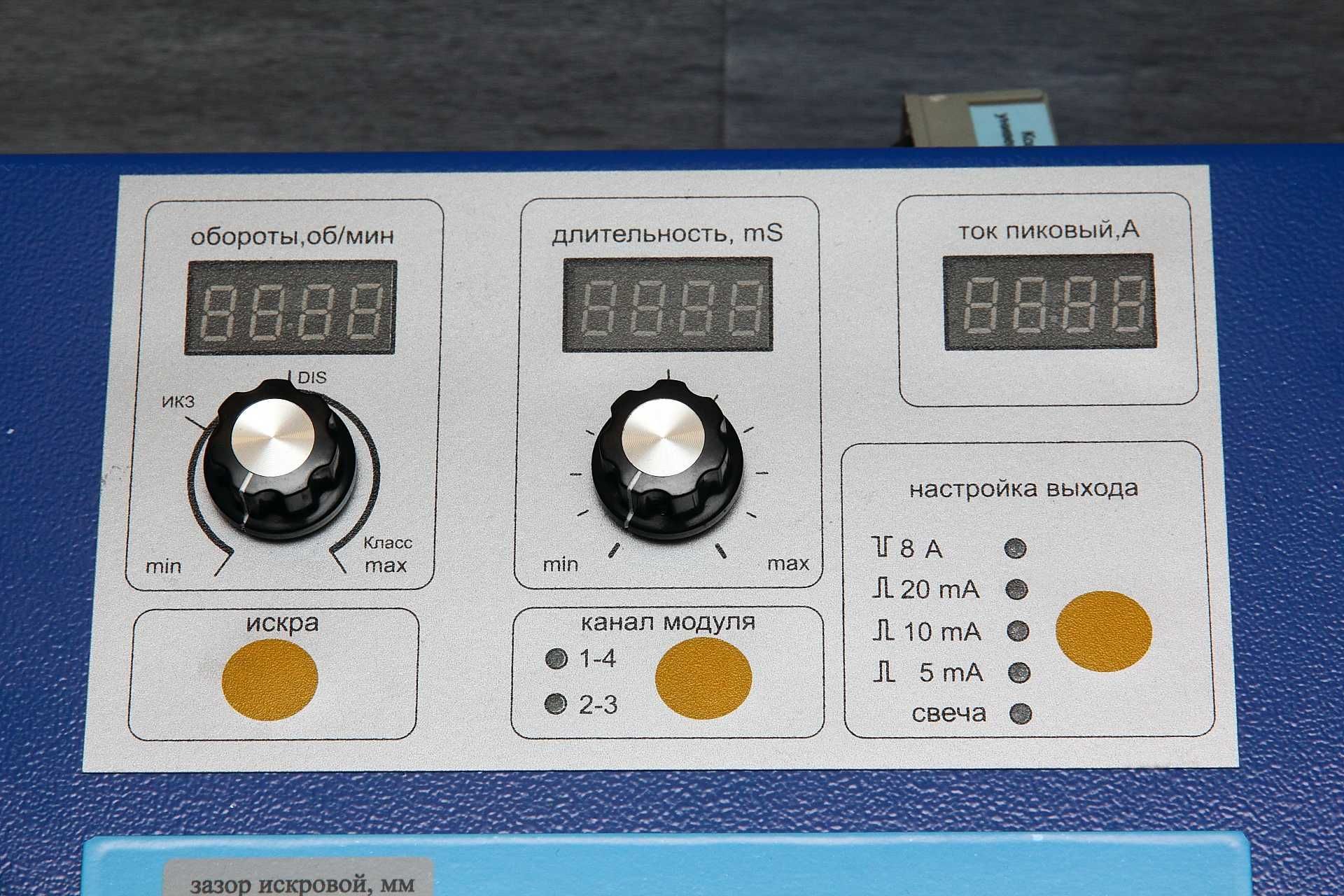

Технічні характеристики стенду Блискавка-М
1. Напруга живлення, ~220в 50Гц
Зовнішнє джерело постійної напруги 12...14В/8А
2. Діапазон завдання обертів двигуна, об/хв (плавно) 700…6000
3 Основна похибка вимірювання обертів двигуна, об/хв ±50
4. Діапазон завдання тривалості імпульсу, mS 0,01…4,5
5. Основна похибка вимірювання тривалості імпульсу, mS ±0,1
6. Діапазон вимірювання пікового струму через котушку (модуль) запалювання, А 0,03…8,5
7. Основна похибка вимірювання пікового струму в діапазоні 0…8,5А, ±0,2
8. Постійна часу пікового амперметра, з 4
9. Максимальний тиск повітря в камері високого тиску, атм 14
10. Діапазон регулювання іскрового проміжку (сумарного для двох каналів) іскрового розрядника, мм 5…15±1
11. Габаритні розміри ш*г*в, мм 300*200*250
12. Маса не більше, кг 8

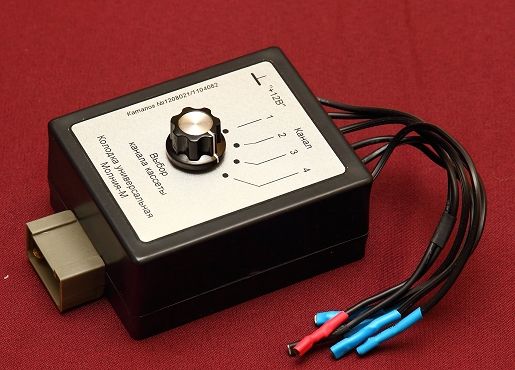

Для перевірки різних МОЗ та КЗ стенд комплектується 8-ма кабелями-перехідниками, що
дозволяє перевіряти працездатність та відповідність технічних характеристик:
· Двоканальних (одноканальних) котушок запалювання (модулі з вбудованими транзисторами і без) статичних систем запалювання
· Індивідуальних котушок запалювання;
· Котушок запалювання динамічних систем запалення.
У стенді передбачено режим спільної перевірки працездатності електронного комутатора та котушки запалення (КЗ).
Наявність та комплектацію уточнюйте.

Имею свой стенд. Комбинированный стенд «молния-М» для проверки свечей под давлением, модулей и катушек зажигания позволяет оперативно проверять–свечи, модули (МЗ) и катушки зажигания (КЗ), высоковольтные провода, наконечники. Стенд формирует тестовые сигналы и условия проверки близкие к рабочим для проверяемых узлов.
Проверяются свечи с резьбой на корпусе М18 х 1,5, М14 х 1,25, М12х1,25, М10х1мм с длиной резьбовой части до 19 мм. Диагностируемые дефекты свечи:
· перебои искрообразования в искровом промежутке свечи;
· внутренний пробой диэлектрика свечи;
· поверхностный пробой диэлектрика свечи;
· трещины диэлектрика;
· потеря герметичности.

С помощью стенда проверяются низкоомные катушки зажигания различных электронных систем зажигания с бортовым питанием 12В. Испытания проводятся на эталонных искровых промежутках встроенного в стенд 4-х канального разрядника. Оперативно определяются типовые дефекты МЗ и КЗ:
· повреждение электронного ключа МЗ;
· повышенное потребление тока первичной(ными) обмоткой(ками) КЗ и МЗ;
· качественно определить накопленную энергию в МЗ и КЗ;
· короткозамкнутые витки первичной или вторичной обмоток;
· симметричность многоканальных МЗ;
· прогар изоляции;
· низкое пробивное напряжение вторичной цепи.
В стенде предусмотрен режим совместной проверки работоспособности электронного коммутатора и катушки зажигания (КЗ).

Технические характеристики стенда Молния-М
1. Напряжение питания, В ~220в 50Гц
Внешний источник постоянного напряжения 12…14В/ 8А
2. Диапазон задания оборотов двигателя, об/мин (плавно) 700…6000
3 Основная погрешность измерения оборотов двигателя, об/мин ±50
4. Диапазон задания длительности импульса, mS 0,01…4,5
5. Основная погрешность измерения длительности импульса, mS ±0,1
6. Диапазон измерения пикового тока через катушку (модуль) зажигания, А 0,03…8,5
7. Основная погрешность измерения пикового тока в диапазоне 0…8,5А, А ±0,2
8. Постоянная времени пикового амперметра, с 4
9. Максимальное давление воздуха в камере высокого давления, атм 14
10. Диапазон регулирования искрового промежутка (суммарного для двух каналов) искрового разрядника, мм 5…15±1
11. Габаритные размеры ш*г*в , мм 300*200*250
12. Масса не более, кг 8

Для проверки различных МЗ и КЗ стенд комплектуется 8-ю кабелями-переходниками, что
позволяет проверять работоспособность и соответствие технических характеристик:
· двухканальных (одноканальных) катушек зажигания (модули с встроенными транзисторами и без) статических систем зажигания
· индивидуальных катушек зажигания;
· катушек зажигания динамических систем зажигания.
В стенде предусмотрен режим совместной проверки работоспособности электронного коммутатора и катушки зажигания (КЗ).
Наличие и комплектацию уточняйте.
