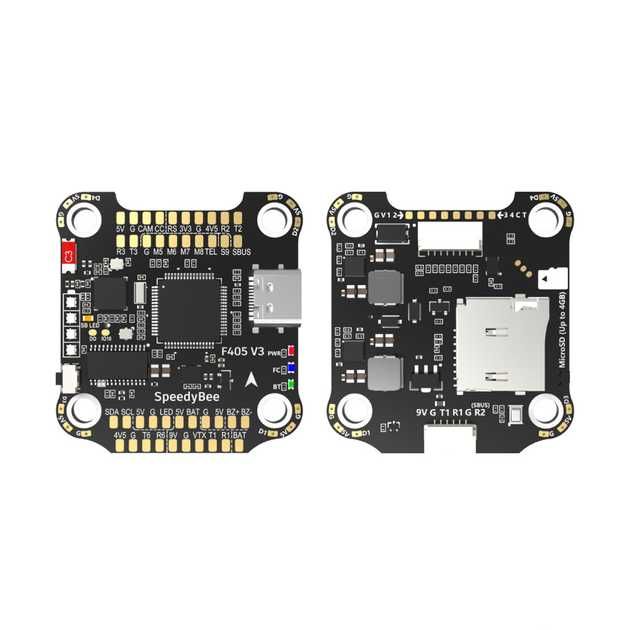

Модуль польотного контролера (FC)

MCU: STM32F405
Oscar Liang
Гіроскоп / IMU: BMI270 (на V3)
Oscar Liang
Вбудований барометр

OSD-чип: AT7456E
Oscar Liang

Підтримка Bluetooth для конфігурації через додаток SpeedyBee
speedybee.com

Виходи BEC: 5 V та 9 V (потужність до ~2 A або 3 A в деяких версіях)
speedybee.com

Your FPV Drones, Buy Online, UK

Підтримка 3S — 6S LiPo
Oscar Liang
speedybee.com

Монтажна відстань: 30.5 × 30.5 мм (діаметри отворів ~4 мм)
Oscar Liang
speedybee.com
Your FPV Drones, Buy Online, UK

Розміри контролера: приблизно 41.6 × 39.4 × 7.8 мм
Oscar Liang
speedybee.com
Your FPV Drones, Buy Online, UK

Вага: ~9–10 г
Your FPV Drones, Buy Online, UK
Oscar Liang

Слот microSD для запису Blackbox (до 4 ГБ розпізнається)
speedybee.com
Oscar Liang

Підтримка кількох UART (для приймача, VTX, GPS тощо)
speedybee.com

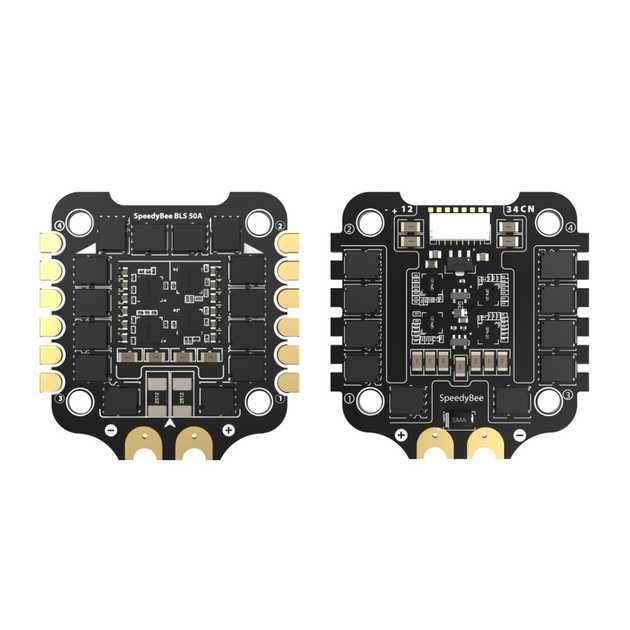

Модуль ESC (4-in-1)

Тип: BLHeli_S або сумісна версія (в V4 версії часто 55A)
getfpv.com
Your FPV Drones, Buy Online, UK

Номінальний струм: 55 A на канал (постійний)

Піковий струм: ~70 A (в деяких специфікаціях — 5 або 10 секунд)
Your FPV Drones, Buy Online, UK
getfpv.com

Напруга живлення: 3S — 6S LiPo
getfpv.com
Your FPV Drones, Buy Online, UK

Протоколи: DSHOT300 / DSHOT600
getfpv.com
speedybee.com
TVS-діод для захисту від імпульсів напруги
Вбудований зовнішній конденсатор (наприклад, 1000 µF, низького ESR) для згладжування шумів напруги

Розміри ESC: приблизно 45.6 × 44 × 8 мм (залежно від версії)
Your FPV Drones, Buy Online, UK

Вага ESC: зазначено ~23.5 г у деяких специфікаціях для повного стеку ESC
Your FPV Drones, Buy Online, UK

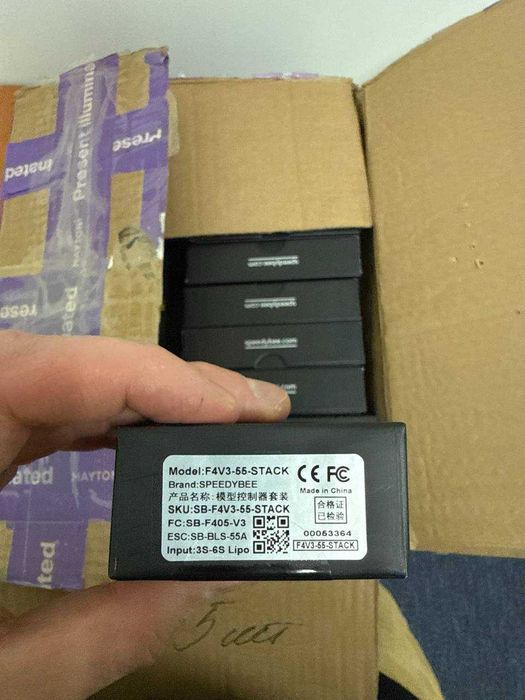

Комплектація

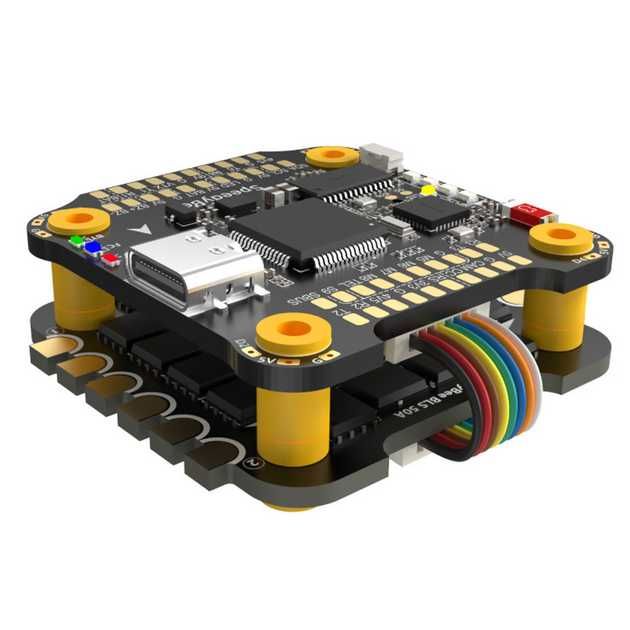

Стек (FC + ESC)
Конденсатор 1000 µF (35 V)
Кабель XT60 для живлення
Шлейф / кабель для з'єднання FC ↔ ESC (наприклад, SH 1.0 мм 8-контакт)
Кріплення: силіконові втулки / гумові амортизатори / гвинти M3 тощо
У комплектації також може бути кабель для DJI Air Unit / сумісного цифрового відео (якщо підтримується)
Інструкція / мануал

Потужний ESC — 55 A дає запас для більш агресивних моторів

Компактна монтажна відстань 30.5 × 30.5 мм — підходить до багатьох рам

Вбудований Bluetooth дозволяє конфігурувати через смартфон без підключення ПК

Вбудований барометр, OSD, слот microSD — зручність у налаштуванні і записі польотних даних

TVS-захист та конденсатор підвищують стабільність та захист від стрибків напруги
