Назначение

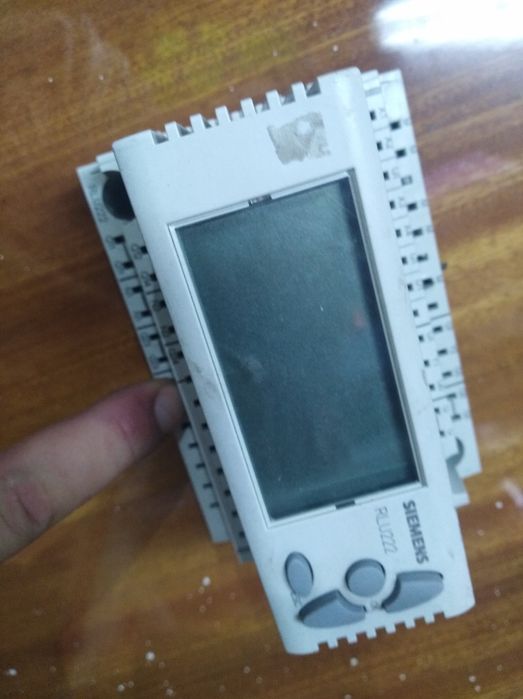

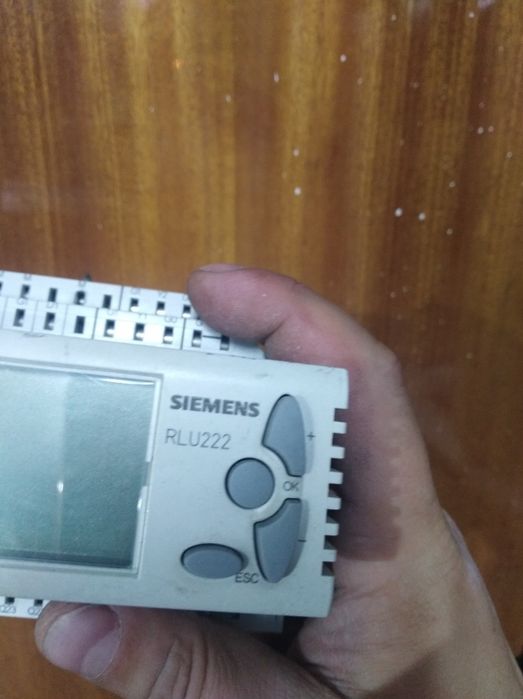

Контроллер RLU222 используется в системах вентиляции, кондиционирования и хладоснабжения для управления следующими параметрами: температура, относительная/абсолютная влажность, давление/перепад давления, поток воздуха, качество воздуха в помещении и энтальпия.

Предусмотрен выбор режима работы: комфорт (Comfort), экономия (Economy), защита (Protection).

Установка и изменение температуры при помощи комнатного модуля или задатчика (пассивного). Установка комнатной температуры с компенсацией лето и/или зима.

До двух последовательностей на нагрев и двух последовательностей на охлаждение. Использование в качестве контроллера с режимами Р-, PI или PID регулирования или как дифференциальный контроллер.

Возможность конфигурации в качестве каскадного регулятора температуры с ограничением температуры приточного воздуха.

Настройка каждой последовательности на плавное регулирование (аналоговый выход 0-10 В, пошаговый переключатель).

Основной ограничитель (по минимальному/максимальному значению с PI-режимом на каждом последовательном контроллере или по абсолютному значению) или ограничитель температуры.

Индивидуальная блокировка последовательностеий.

Управление насосами, автоматический запуск при низкой температуре наружного воздуха или по сигналу необходимости нагрева.

Цифровой вход для переключения стратегии управления или рабочего режима.

Активная защита от замерзания (с плавным регулированием) или термостат защиты от замерзания.

Управление многоступенчатыми устройствами с шаговым переключателем (максимум 6 ступеней) и аналоговым выходом.

До 39 запрограммированных приложений.

Два пустых базовых приложения: один для типа А (контроллер систем вентиляции) и один для типа U (универсальный контроллер).

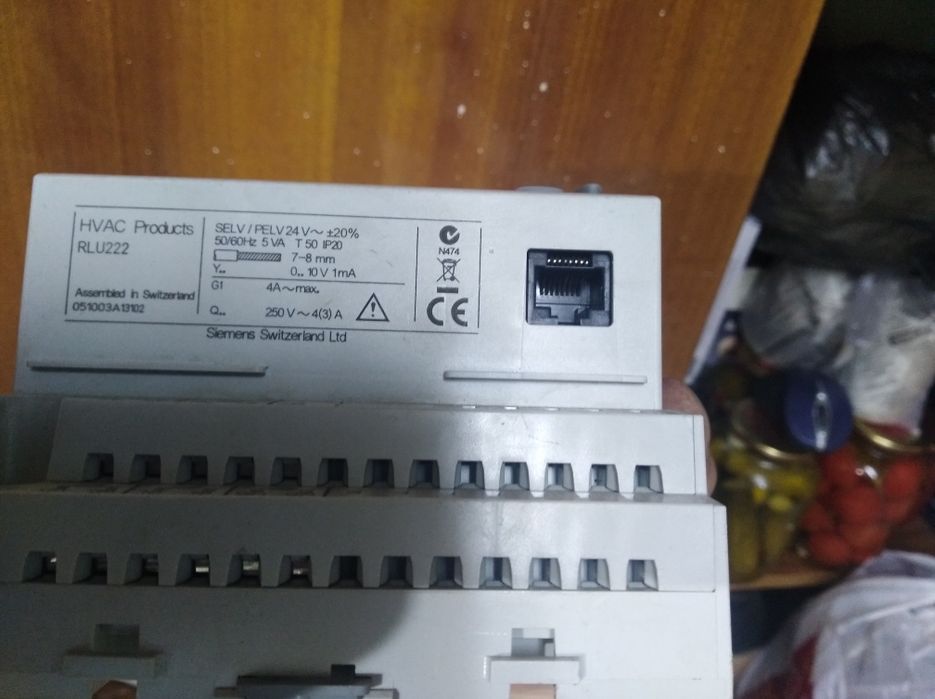

Технические характеристики

Код товара  3123Потребляемая мощность  AC 24B (±20%)Частота  50/60 ГцМощность  5 ВтПредохранитель  max 10A  Универсальные входы  4Цифровые входы  1Выходы 0-10 В  2Релейные входы  2

Производитель: SIEMENS
