РВЭ3А Реле времени.
Cлаботочные статические реле времени постоянного тока с
нерегулируемыми (фиксированными) выдержками времени с одним
контактным выходом, имеющим один переключающий контакт, или
с одним бесконтактным выходом.
Предназначены для коммутации электрических цепей постоянного и переменного тока с выдержкой времени от 0,05 до 900 с

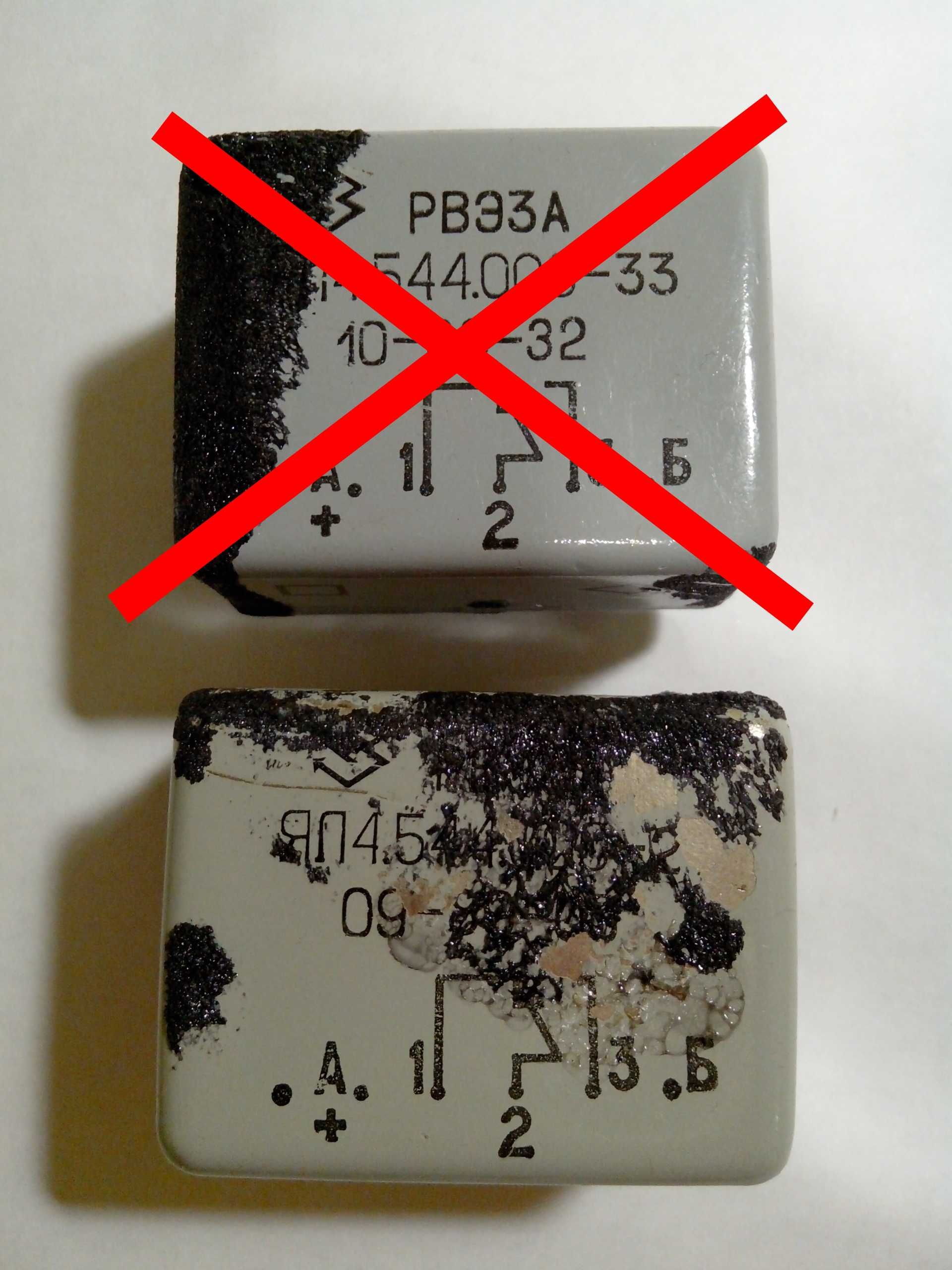

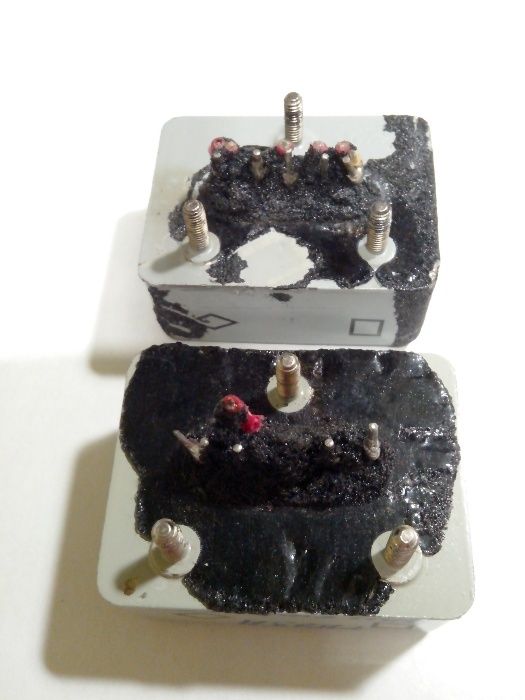

РВЭ3А ЯЛ4.544.000-2? 27В; возможно на 10сек., неразборчива надпись наименования (отслоилась краска); 1989г; демонтаж, в наличии 1шт.

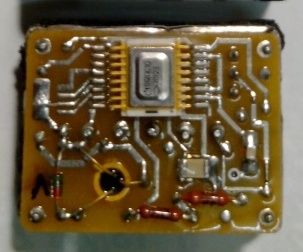

Реле выполнено на 512ПС10 микросхема интегральная полупроводниковая представляет собой временное устройство с переменным коэффициентом деления. Предназначена для использования в радиоэлектронной аппаратуре специального назначения, диапазон рабочих температур микросхемы от- 60 до+ 125 °С.
Точное время задержки срабатывания устанавливается подбором R1 , C1. Для дискретного изменения времени задержки в широких пределах используются входы предустановки коэффициента деления М1 ... М5, назначение которых показано в таблице. Установкой перемычек на плате можно задать время от нескольких секунд до нескольких суток. Перемычка S1 позволяет получить различный режим работы: если замкнуть площадки 1, 2 реле времени будет периодически включаться и выключаться через заданное время, причем время включенного состояния равно времени выключенного состояния. Если замкнуть площадки 2, 3 - реле времени отсчитает заданный интервал и включит выходное реле , которое останется в этом состоянии сколь угодно долго, пока не будет выключено и заново включено напряжение питания.
Продаю как есть, без претензий и возвратов! Смотрите фото!
Цену уточняйте! Смотрите фото!
Цена из рук в руки самовывозом, или по предоплате - 200грн., отправка почтой за счет получателя!
Цена в объявлении указана при заказе через OLX доставку - 225грн. (20гривен и +2% от суммы, комиссия OLX доставки)
Отправка: Новой Почтой или Укрпочтой, наложенным платежом не отправляю!
