Реле контролю ізоляції Ф4106  призначені для оцінювання рівня опору ізоляції та комутації зовнішніх кіл при зниженні опору ізоляції нижче встановленого рівня (уставки) у мережах змінного струму, що перебувають під напругою 220 V або 380 V частотою 50 Hz, 60 Hz або 400 Hz.
Реле контролю ізоляції призначені для вбудовування в пересувних та стаціонарних електроустановках з ізольованою нейтралю.

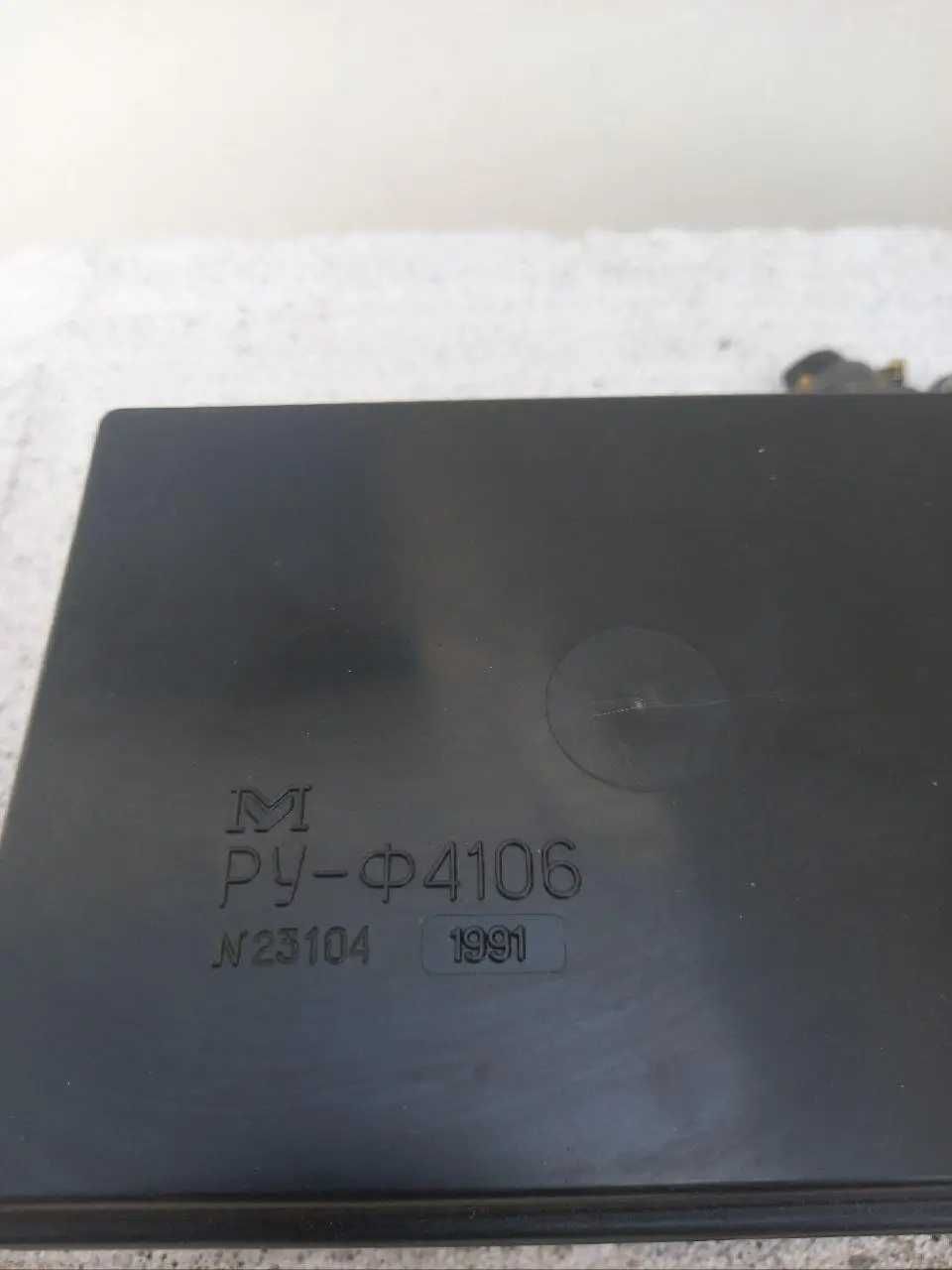

Реле контролю ізоляції складається із двох блоків: стрілочного індикатора – показуючого пристрою і релейного пристрою .
Показуючий пристрій відображає опір ізоляції від 0,02 МW до 5 МW.
Реле контролю ізоляції має три уставки опору Rу, що перемикаються, (набір уставок): 30 kW, 50 kW і 500 kW – для Ф4106 або 12 kW, 20 kW і 60 kW – для Ф4106А.
Примітка. За узгодженням із заводом-виробником допускається поставка реле з іншими наборами уставок з ряду 12 kW, 20 kW, 30 kW, 50 kW, 60 kW, 100 kW, 200 kW, 300 kW, 400 kW, 500 kW.
Вхідний опір не менше 250 kW.
Оперативний струм (через вимірюваний опір Rх) не більше 0,6 mА.
Час встановлення робочого режиму – 15 min.
Споживана потужність не більше 10 V×А.
Час відпускання релейного пристрою не більше 0,1 s.
Напруга живлення (220 +22-66) V.
Опір ізоляції, при якому відбувається спрацювання релейного пристрою (опір спрацювання Rсп), повинен бути в границях: 0,6 (2Rу + 30 kW) ≤ Rсп ≤ 1,4 (2Rу + 30 kW)
Час затримки спрацьовування релейного пристрою після подачі на нього напруги живлення за ємності контрольованої мережі не більше 10 µF і при Rx ³ 2Ry + 30 kW, s, не більше – 20.
Робоче положення показуючого пристрою - вертикальне, релейного пристрою - любе.
Умови експлуатації:
- температура навколишнього повітря від мінус 40 ºС до плюс 60 °С;
- відносна вологість повітря до 95 % при температурі плюс 35 °С;
- електроживлення напругою  (220 ± 4,4) V, частотою (50±1) Hz, (60±1) Hz або (400±12) Hz;
- атмосферний тиск 60…106 кПа (450 мм.рт.ст….795 мм.рт.ст).
- вібрація: прискорення до 10 m/s2, частота від 10 Hz до 70 Hz.
Габаритні розміри, mm, не більше:
Показуючого пристрою - 80 х 80 х 100;
Релейного пристрою - 175 х 98 х 143.
Маса, kg, не більше:
Показуючого пристрою - 0,2;
Релейного пристрою - 1,3.
Час установлення робочого режиму, min - 15.
Режим роботи реле контролю ізоляції безперервний. Тривалість безперервної роботи не обмежена.
Норма середнього наробітку на відмову не менше 35000 h.
Середній строк служби 10 років.
