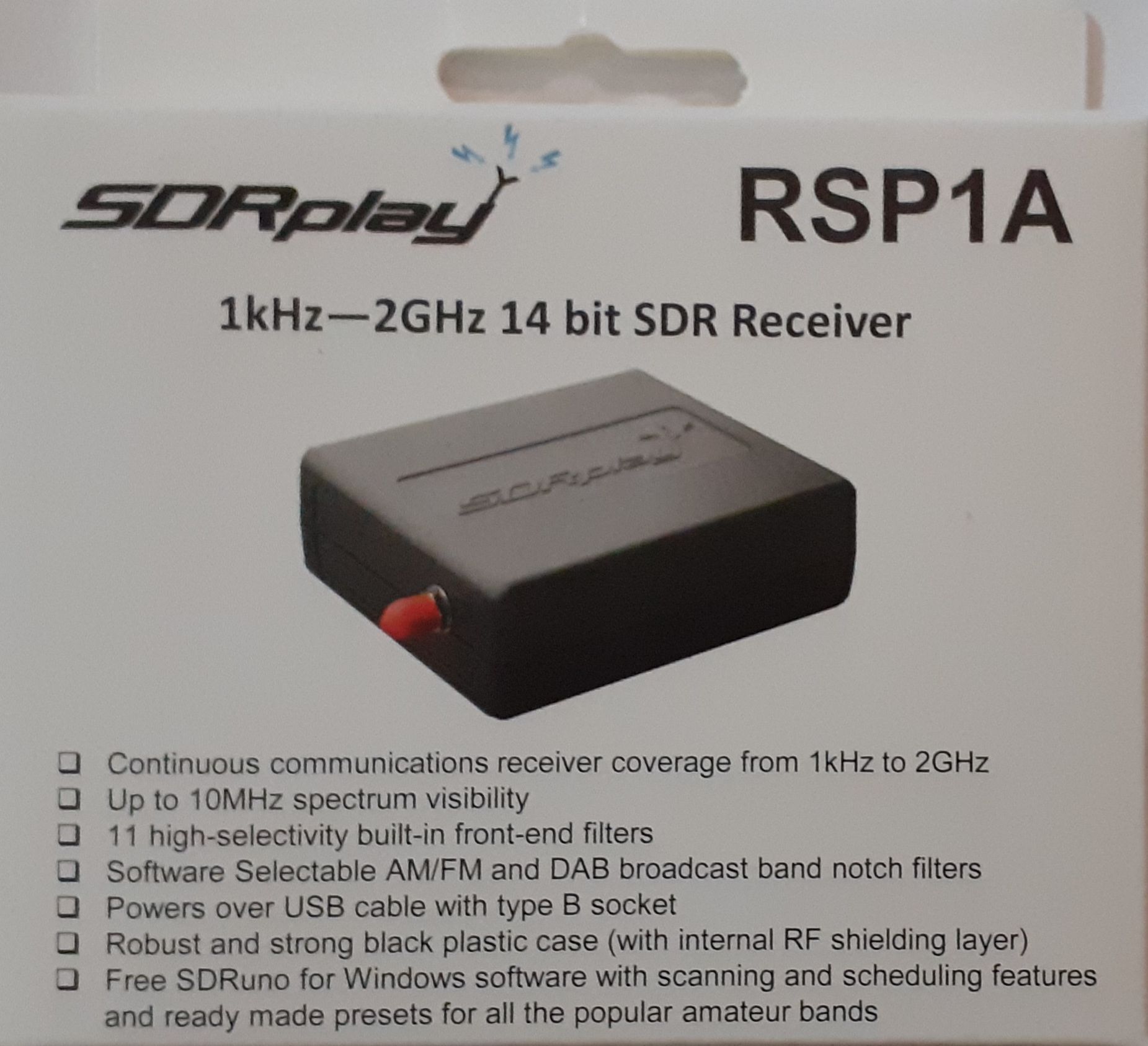

SDRPlay RSP1A - это SDR-приемник с процессором , обеспечивающим прием в диапазоне от 1 кГц до 2 ГГц. RSP1A разработан на основе концепции технологии Software Defined Radio (SDR), которая представляет собой систему радиосвязи, в которой компоненты, которые обычно реализуются в аппаратном обеспечении, выполняются с помощью программного обеспечения на ПК или встроенной системе. Используя это программное обеспечение, данные компоненты могут быть использованы в качестве анализатора радиочастотного спектра.

RSP1A имеет полосу пропускания 10 МГц и может осуществлять выборку в реальном времени в этой полосе, что является большим преимуществом по сравнению со стандартными анализаторами спектра, которые обычно используют выборку Sweep. Приемник имеет спектр, который начинается с 1 кГц, продолжается до НЧ, МВ, ВЧ, УКВ, УВЧ, L-диапазона и останавливается на 2 ГГц, без перерывов в спектре. Приемник также оснащен 11 высокоэффективными фильтрами низких, полосовых и высоких частот.

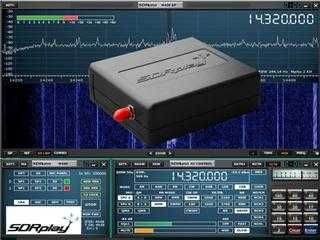

Это очень универсальная система, совместимая со всеми популярными SDR-программами, такими как HDSDR, SDR Console и Cubic SDR. Кроме того, она совместима с SDRuno, которая по умолчанию включена в SDRPlay. RSP1A - это отдельный модуль, который должен использоваться в сочетании с ПК и антенной. Затем спектр может быть проанализирован с помощью программного обеспечения на ПК. Приятным моментом в RSP1A по сравнению с аналогичными модулями является то, что он оснащен 14-битным АЦП, выполненным по кремниевой технологии. Приемник также имеет удобный интерфейс, питание осуществляется от USB-кабеля (не входит в комплект) и имеет только антенный разъем SMA.

В целом, SDRPlay RSP1A - это приемник с очень большим диапазоном, низким уровнем шума и удобным интерфейсом.

SDRplay RSP1A является крупным обновлением популярного RSP1 и представляет собой мощный широкополосный полнофункциональный 14-битный SDR, который охватывает радиочастотный спектр от 1 кГц до 2 ГГц.

Благодаря исключительному сочетанию производительности и цены, RSP1 оказался очень популярным выбором в качестве SDR-приемника «начального уровня». С момента запуска RSP1 мы многое узнали о том, что люди ищут в приемниках SDR, и, где это возможно, мы включили эти улучшения и новые функции в RSP1A.

Таким образом, RSP1A обеспечивает значительное количество дополнительных функций, которые приносят пользу радиолюбителям, а также значительные преимущества для научного, образовательного и промышленного сообщества SDR.
Вот основные дополнительные возможности RSP1A по сравнению с оригинальным RSP1:
• Разрешение АЦП увеличено до исходного 14-битного для частот дискретизации ниже 6 МГц, увеличиваясь до 16-битного с прореживанием.
• Усовершенствованная предварительная селекция РЧ (более высокая избирательность фильтра плюс 4 дополнительных поддиапазона по сравнению с исходным RSP1) для снижения уровня паразитных откликов
• Улучшенная архитектура МШУ с переменным коэффициентом усиления. У RSP1 была только одна ступень усиления.
• Улучшенная характеристика интермодуляции
• Производительность увеличена до диапазона от 1 кГц до 2 ГГц с одним антенным портом.
• Объект Bias-T
• Улучшенная стабильность частоты благодаря TCXO 0,5 ppm (программная настройка до 0,01 ppm)
• Выбираемые режекторные фильтры вещания AM/FM/DAB
• Радиочастотное экранирование в прочном пластиковом корпусе
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Общий
• Вес 110г
• Размер: 95 мм х 80 мм х 30 мм
• Низкий ток: 120–175 мА (без смещения T)
Связь
• Одинарный РЧ-разъем 50 Ом (SMA)

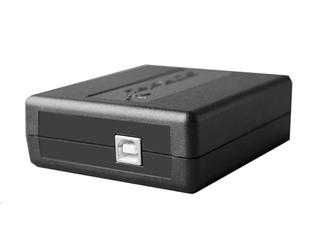

• Разъем USB 2.0 (высокоскоростной) типа B
Диапазон частот
• Непрерывное покрытие 1 кГц – 2 ГГц
• Допуск по частоте: 0,5 ppm (макс.)
Характеристики АЦП
• Частота дискретизации 2 — 10,66 MSPS
• 14-битный собственный АЦП (2–6,048 MSPS)
o 12 бит (6,048–8,064 MSPS)
o 10 бит (8,064–9,216 MSPS)
o 8 бит (> 9,216 MSPS)
Смещение Т
• Выбирается программным обеспечением 4,7 В при 100 мА
Ссылка
• Высокая стабильность 0,5 ppm TCXO
• Корректировка в полевых условиях до 0,01 ppm.
Максимальная рекомендуемая входная мощность
• 0 дБм непрерывно, 10 дБм кратковременно
Типичные показатели шума
• 14 дБ при 3 МГц
• 14 дБ при 10 МГц
• 14 дБ при 20 МГц
• 14 дБ при 40 МГц
• 3,3 дБ при 100 МГц
• 3,3 дБ при 200 МГц
• 6,0 дБ при 330 МГц
• 4,0 дБ при 600 МГц
• 5,0 дБ при 1500 МГц
• 6,0 дБ при 1800 МГц
Режимы ПЧ
• Нулевая ПЧ, все полосы пропускания ПЧ
• Низкая пропускная способность ПЧ, ПЧ. 1,536 МГц
Ширина полосы ПЧ (3 дБ)
• 200 кГц
• 300 кГц
• 600 кГц
• 1,536 МГц
• 5,0 МГц
• 6,0 МГц
• 7,0 МГц
• 8,0 МГц
Фильтрация внешнего интерфейса:
Автоматически настроенная фильтрация переднего плана

Low Pass
• 2 МГц
Банд-пасс
• 2-12 МГц
• 12-30 МГц
• 30-60 МГц
• 60-120 МГц
• 120-250 МГц
• 250-300 МГц
• 300-380 МГц
• 380-420 МГц
• 420-1000 МГц
Высокая частота
• 1000 МГц
Режекторные фильтры
• FM-фильтр: 50 дБ 85–100 МГц
• СВ фильтр: >30 дБ 660 – 1550 кГц
• Фильтр DAB: >30 дБ 165–230 МГц
