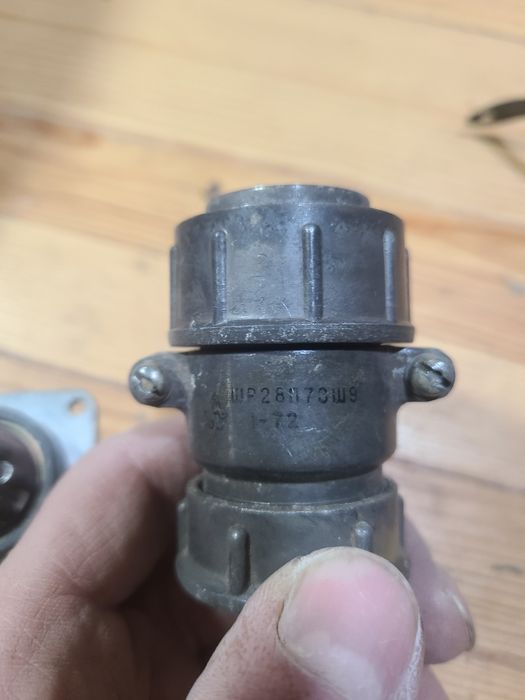

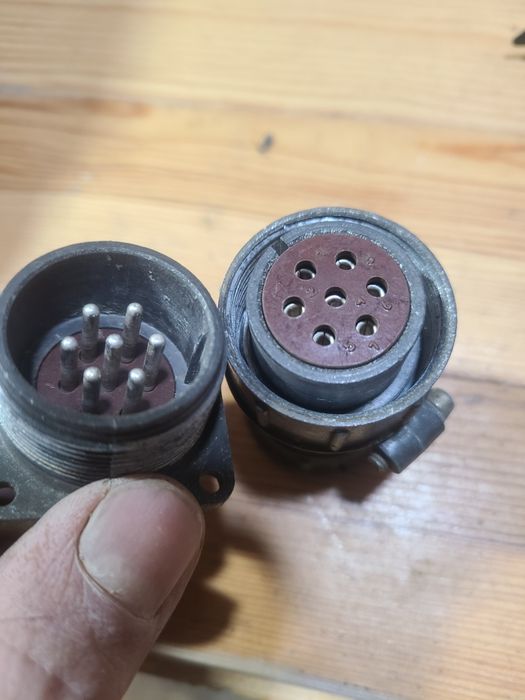

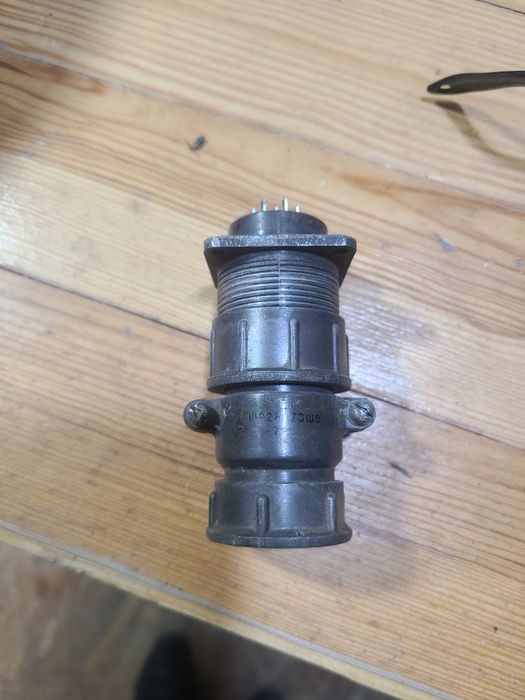

ШР28П7ЕШ9 вилка приладна без патрубка призначена для застосування в радіоелектронній та радіотехнічній апаратурі як з'єднувачі загального призначення.

Умовне позначення:

Вилка ШР28П7ЕШ9, де:

ШР — тип з'єднувача.

28 - умовний розмір корпусу.

П - без патрубка.

7 — кількість контактів.

Е - для екранованого кабелю (немає).

Ш - вилка.

9 - поєднання контактів.

Технічні характеристики ШР28П7ЕШ9:

Робочий струм 25 А.

Максимальна робоча напруга постійного струму — не більш ніж 850 В.

Діаметр контактів — 2,5 мм.

Покриття контактів — срібло.

Опір контактів — 1 мОм.

Опір ізоляції в нормальних кліматичних умовах — не менш ніж 5000 МОм.

З'єднання з'єднувачів — нарізне.

Метод монтажа - пайка.

- відділ технічного контролю — ШР28П7ЕШ9 ОТК;

- особливо стійкі (особо стабільні) — ОСШР28П7ЕШ9, ШР28П7ЕШ9 ОС;

Умови експлуатації:

Температура навколишнього повітря — від -60 °C до +60 °C.

Зміна температур з урахуванням температури перегрівання контактів — від -60 °C до +110 °C.

Атмосферний знижений робочий тиск — 0,13 мПа (10-6 мм рт. ст.).

Синусоїдна вібрація для вилки ШР28П7ЕШ9:

- діапазон частот — від 1 Гц до 5000 Гц;

- прискорення — 300 м/с2.

Пришвидшення механічного удару:

- поодинокої дії — 5000 м/с2;

- багаторазової дії — 350 м/с2.

Пришвидшення лінійного навантаження — 2000 м/с2.
