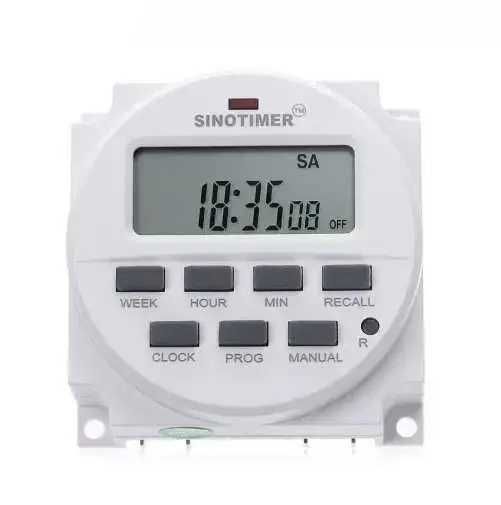

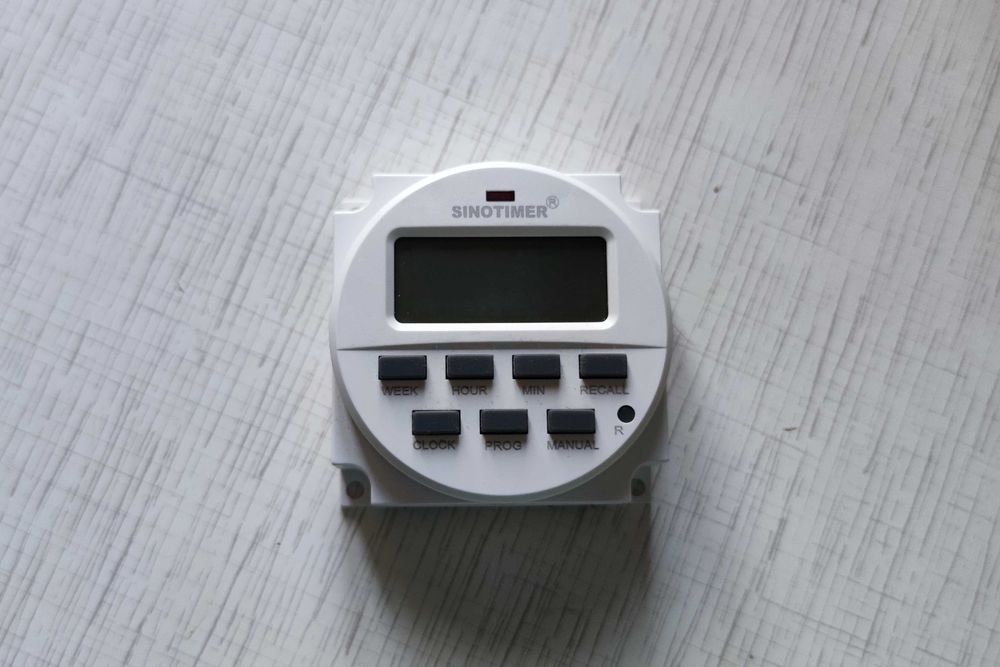

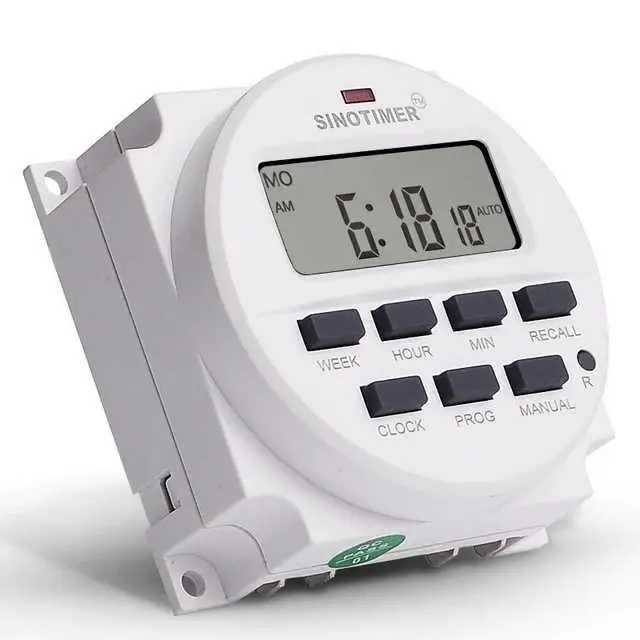

Накладной недельный таймер SINOTIMER TM618N-2 программируемый, 220 V

Характеристики

Номинальное рабочее напряжение: 220 В переменного тока;
Максимальная нагрузка: 16 А, 3600 Вт;
Минимальный интервал времени: 1 минута;
Полный диапазон времени: 1 минута -168 часов;
Количество комбинаций режимов ON/OFF: 16;
Потребляемая мощность: не более 1 Вт;
Рабочая температура: от – 20°С до +50°С;
Влажность: 35-85% RH;
Точность: +/- 1 минута в месяц;
Аккумулятор: Ni-Mh 1.2 В/40 мА, хранит память таймера 60 дней;
Крепление: накладной;

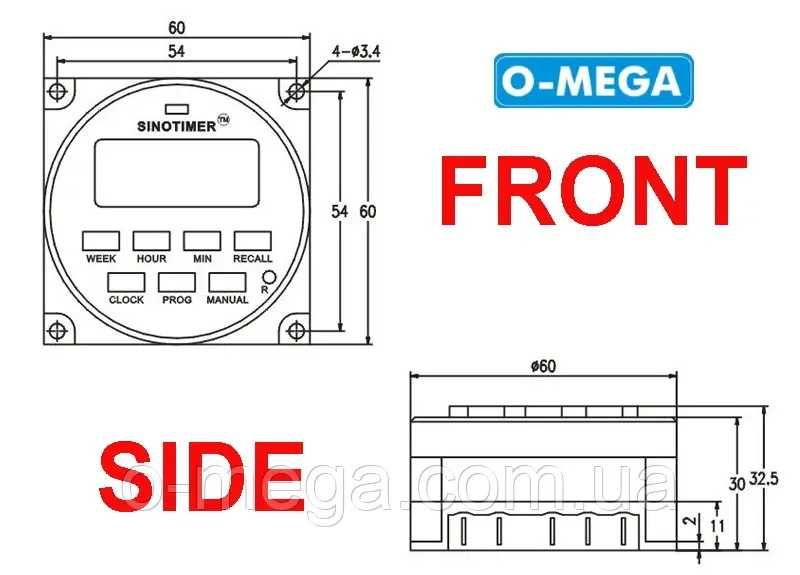

Размер: 60*60*32 мм.
Мини-инструкция

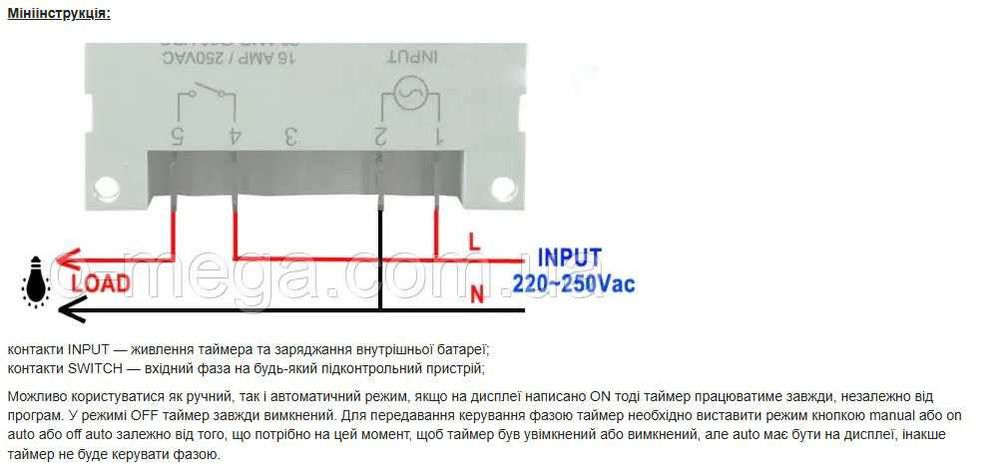

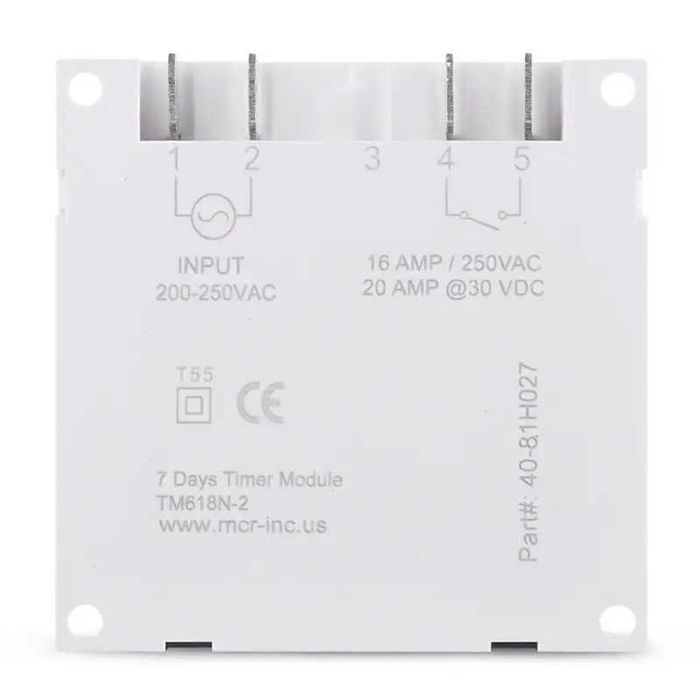

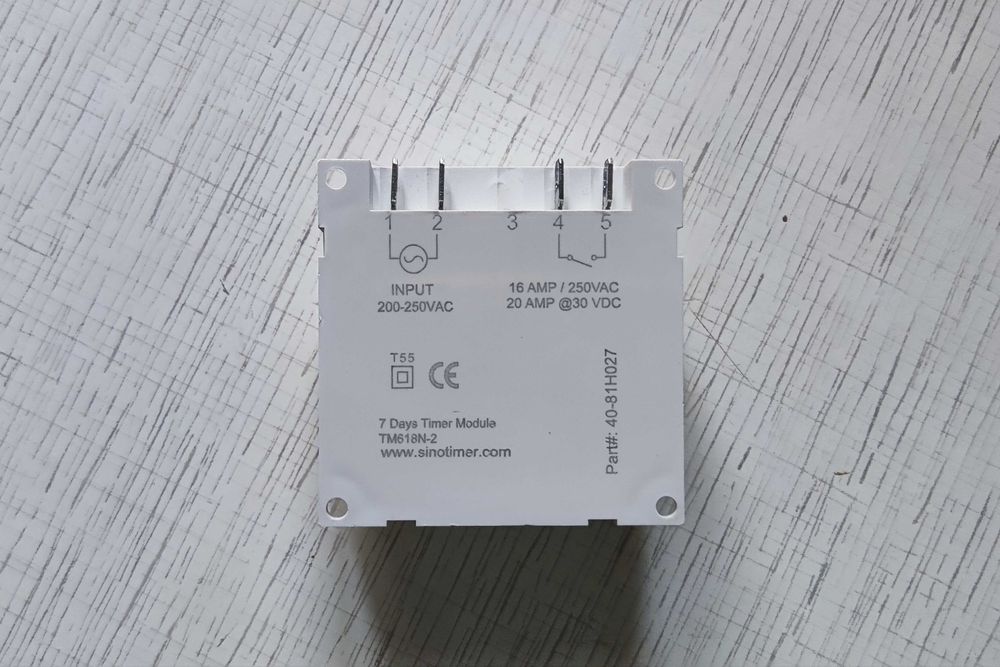

контакты INPUT ― питание таймера и зарядка внутренней батареи;
контакты SWITCH ― выходящая фаза на любое подконтрольное устройство;

Возможно пользоваться как ручной так и автоматический режим, если на дисплее написано ON тогда таймер будет работать всегда, не зависимо от программ. В режиме OFF таймер всегда выключен. Для передачи управления фазой таймер необходимо выставить режим кнопкой manual или on auto или off auto в зависимости что необходимо на данный момент, чтобы таймер был включён или выключен, но auto должен присутствовать на дисплее, иначе таймер не будет управлять фазой.

Таймер включения-выключения программируемый на неделю, электронный, оснащён жидкокристаллическим дисплеем и одним переключающимся контактом (с управлением по одному каналу). Монтаж таймера ― на корпус (поверхностный). Можно задать 16-ть периодов времени для включения/выключения устройств и указать дни недели, когда эти периоды включения будут активироваться. Также присутствует кнопка ручного управления устройства (переводит в режим вкл/выкл/авто)
Таймер предназначен для отсчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени в течение недели и управления различными процессами:

для включения и отключения уличного или внутреннего освещения (управление светом);
управления технологическими процессами;
электронагревательными приборами;
различными бытовыми приборами (ионизаторы и увлажнители воздуха, аквариумы);
сельскохозяйственной техникой (инкубаторы, брудеры, механизмами кормления и поения животных);
управление промышленными процессами;
включение и отключение электроприборов при много тарифном учете электричества;
управление рекламными вывесками;
информационными стендами (рекламные щиты и т.п.);
и в других случаях, где требуется управление по текущему времени суток, дням недели или циклическое управление.
Советы по использованию
1. Перед запуском программы , таймер необходимо заряжать в течение не менее 5 минут, так как встроенная батарея может быть не заряжена.
2. Перед установкой программы нажмите кнопку сброса , чтобы очистить память для получения новых инструкций.
3. После того как программа установлена , пожалуйста, включите таймер.

Краткая инструкция для таймера SINOTIMER TM618N-2

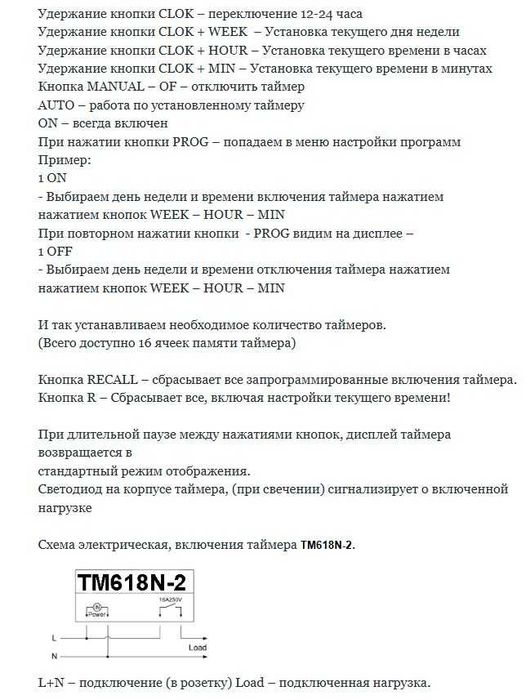

Удержание кнопки CLOK – переключение 12-24 часа
Удержание кнопки CLOK + WEEK – Установка текущего дня недели
Удержание кнопки CLOK + HOUR – Установка текущего времени в часах
Удержание кнопки CLOK + MIN – Установка текущего времени в минутах
Кнопка MANUAL – OF – отключить таймер
AUTO – работа по установленному таймеру
ON – всегда включен
При нажатии кнопки PROG – попадаем в меню настройки программ
Пример:
1 ON
- Выбираем день недели и времени включения таймера нажатием
нажатием кнопок WEEK – HOUR – MIN
При повторном нажатии кнопки - PROG видим на дисплее –
1 OFF
- Выбираем день недели и времени отключения таймера нажатием
нажатием кнопок WEEK – HOUR – MIN

И так устанавливаем необходимое количество таймеров.
(Всего доступно 16 ячеек памяти таймера)

Кнопка RECALL – сбрасывает все запрограммированные включения таймера.
Кнопка R – Сбрасывает все, включая настройки текущего времени!

При длительной паузе между нажатиями кнопок, дисплей таймера возвращается в
стандартный режим отображения.
Светодиод на корпусе таймера, (при свечении) сигнализирует о включенной нагрузке

L+N – подключение (в розетку) Load – подключенная нагрузка.
